Instrukcja montażu i obsługi HELO ROXX Trend
2.11 Podłączenie do instalacji elektrycznej
Piec musi być podłączony do sieci elektrycznej przez wykwalifikowanego elektryka (posiadającego odpowiednie
uprawnienia SEP) oraz zgodnie z obowiązującymi przepisami. Piec do sauny podłączony jest za pomocą złącza
półstałego. Należy użyć kabli H07RN-F (60245 IEC 66) lub ich odpowiedników. Inne kable wyjściowe (lampki
sygnalizacyjnej, przełącznika podgrzewania elektrycznego) również podlegają tym zaleceniom. Nie używaj
izolowanych kabli PCV do zasilania pieca.
Jeśli napięcie jest takie samo, można użyć kabla wielożyłowego (np. 7-żyłowego). Jeśli nie ma oddzielnego
bezpiecznika, średnica wszystkich kabli musi być taka sama, tj. zgodnie z bezpiecznikiem głównym.
Skrzynkę rozdzielczą na ścianie sauny należy montować z zachowaniem minimalnego bezpiecznego prześwitu
określonego dla pieców. Skrzynkę rozdzielczą można montować maks. 500 mm nad podłogą.
Patrz strona 10. Rysunek 4. Umiejscowienie skrzynki rozdzielczej dla przewodu przyłączeniowego w
pomieszczeniu sauny
Jeśli skrzynka rozdzielcza jest umiejscowiona w odległości 500 mm od pieca, maksymalna wysokość montażu nie
może przekraczać 1 000mm od podłogi.
Moc Przewód
przyłączeniowy
pieca
H07RN –F/ 60245
IEC 66
kW mm²
400-415V 3N~
6,0 5 x 1,5
9,0 5 x 2,5
Tabela 2 Przewód przyłączeniowy i bezpieczniki
UWAGA: Sterowanie oświetleniem sauny za pomocą płytki drukowanej jest możliwe wyłącznie w przypadku
obciążeń rezystancyjnych (lampy żarowe). Przekaźnik na płytce drukowanej nie toleruje obciążeń
pojemnościowych (zasilacze impulsowe). Jeśli oprawy oświetleniowe (lampy LED lub halogenowe) w saunie są
wyposażone w transformatory, do obwodu sterowania przekaźnikiem na płytce drukowanej pieca należy
podłączyć oddzielny przekaźnik bądź stycznik do sterowania oświetleniem.
Rezystancja izolacji pieca: Grzałki elektryczne pieca mogą pochłaniać wilgoć z powietrza np. podczas
przechowywania. Może to doprowadzić do powstania prądów upływowych. Wilgoć zniknie po kilku cyklach
grzewczych. W tym celu, nie podłączaj zasilania pieca przez wyłącznik różnicowo-prądowy. Po ok. jednej
godzinie grzania, gdy grzałki ulegną wysuszeniu, podłącz przewód uziemiający i wył. różnicowo-prądowy.
Podczas tych czynności niedozwolone jest korzystanie z sauny.
Podczas instalacji pieca przestrzegaj obowiązujących przepisów bezpieczeństwa elektrycznego.

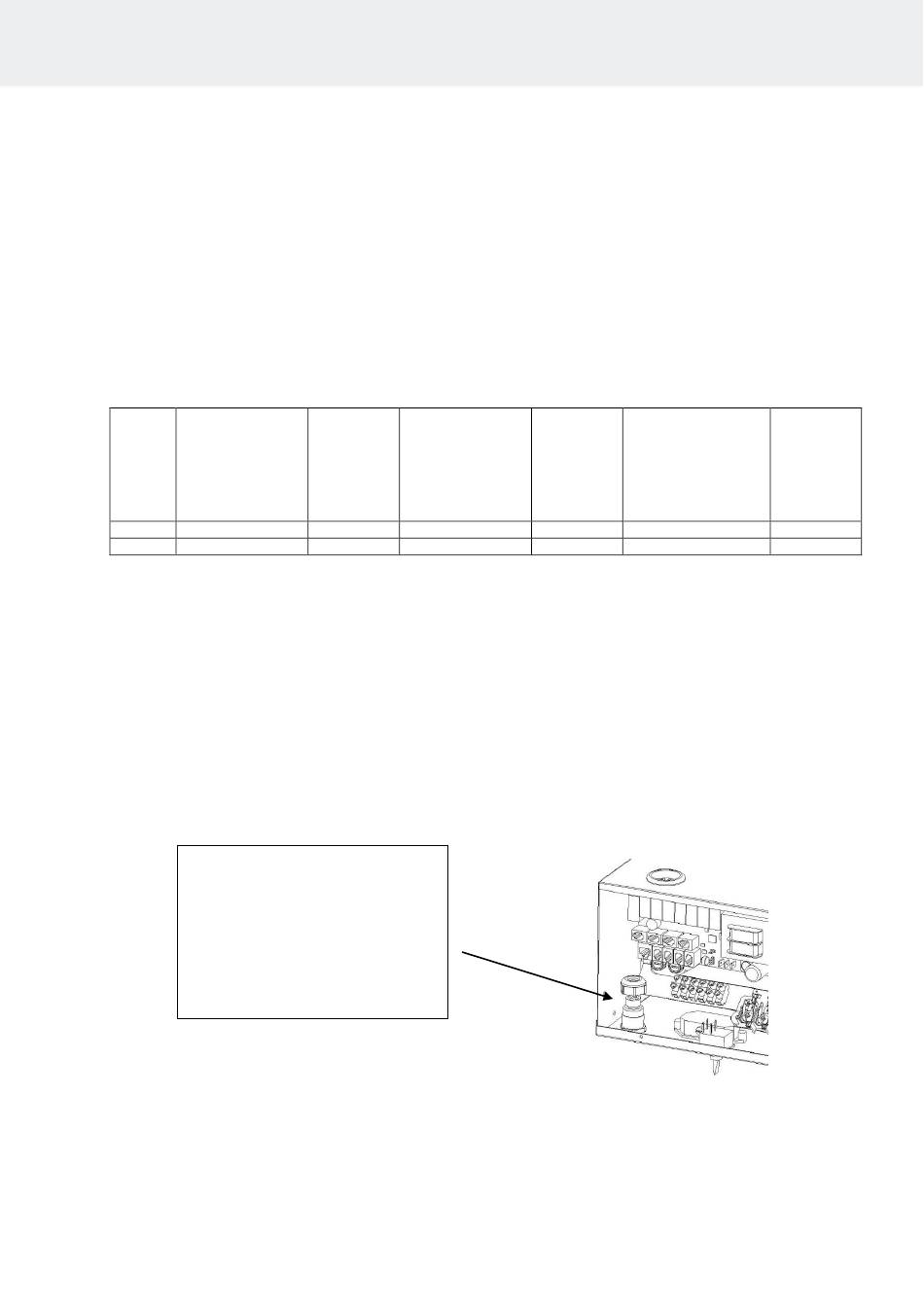

Usunąć nakrętkę i gumowy pierścień
uszczelniający z tulei odciążającej.
Wykonać pionowe nacięcie w miejscu,
w którym gumowy pierścień
prowadzący jest równo z otworem.
Przeciągnąć przewód panelu
sterowania i czujnika OLET 31 przez
tuleję odciążającą i wprowadzić
przewód przez wykonane nacięcie.
Dokręcić złączkę tulei odciążającej.
2.12 Przełącznik ogrzewania elektrycznego
Przełącznik ogrzewania elektrycznego można wykorzystać w domach posiadających instalację ogrzewania
elektrycznego.Piec do sauny posiada złącze (oznaczone jako 55) do sterowania przełącznikiem ogrzewania
elektrycznego. Złącze 55 i grzałki elektryczne są jednocześnie pod napięciem (230V).
Bezpiecznik Przewód
przyłączeniowy
pieca
H07RN –F/ 60245
IEC 66
A mm²
230V 3~
3 x 10 4 x 2,5
3 x 16 4 x 6
Bezpiecznik Przewód
przyłączeniowy
pieca
H07RN –F/ 60245
IEC 66
A mm²
230V-240V 1N~ / 2~
3 x 16 3 x 6
3 x 25 ----------
9
Bezpiecznik
A
1 x 35
--------
