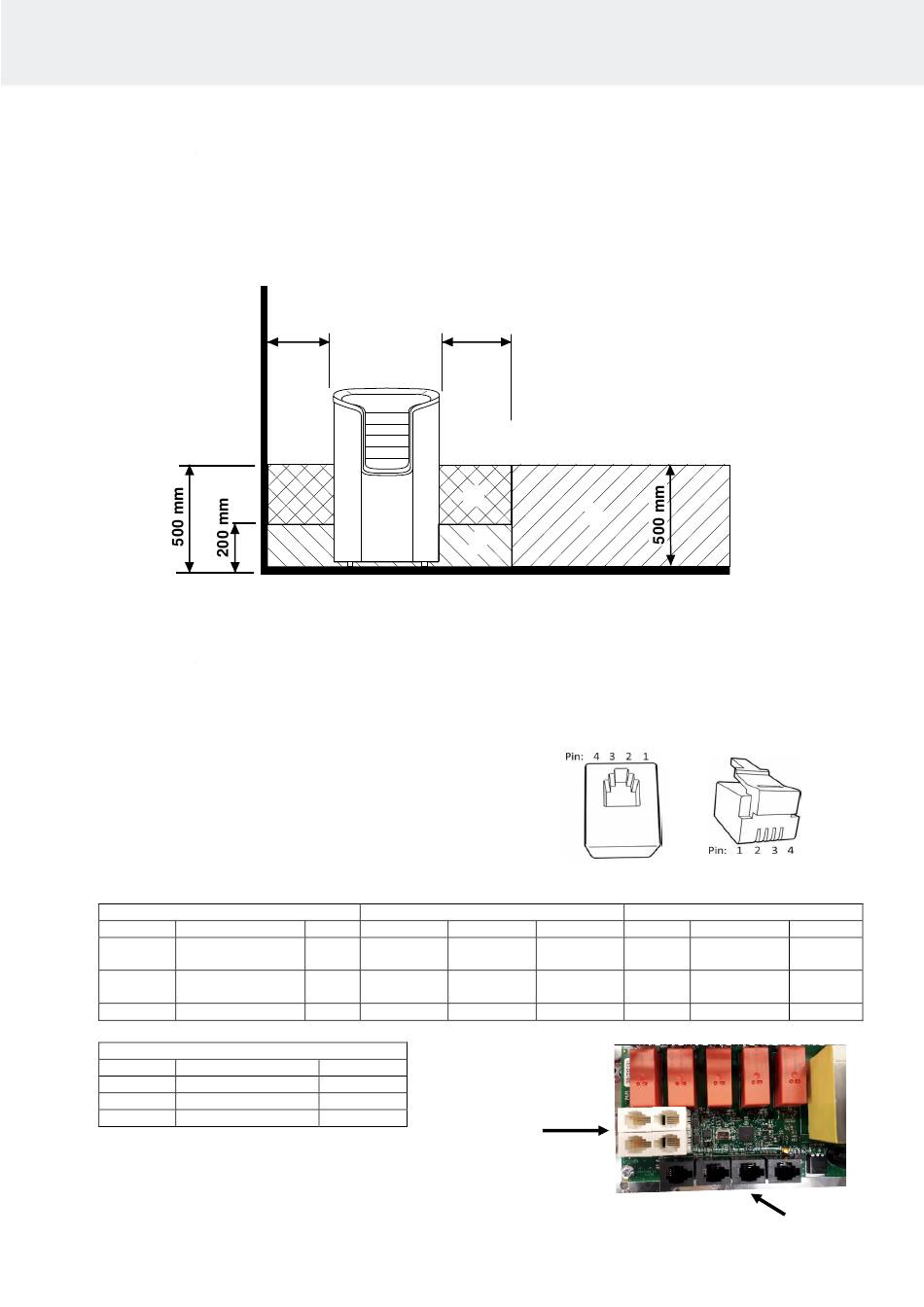

2.13 Placering av anslutningskabelns kopplingsdosa i bastun

A = Minsta skyddsavstånd
1. Rekommenderad placering av kopplingsdosan.
2. I detta utrymme bör en silumindosa användas.
3. Detta utrymme bör undvikas. En silumindosa ska alltid användas.
I andra utrymmen ska värmetåliga dosor (T 125 °C) och värmetåliga kablar (T 170 °C) användas.
Kopplingsdosan får inte blockeras. Elleverantörens anvisningar och föreskrifter ska följas när dosan
installeras i utrymme 2 eller 3.
2.14 Fjärrstyrning
Aggregatet kan fjärrstyras genom att man ansluter en sluten kontakt, som kan lösas ut via pulser, till anslut-
ningarna 3 och 4 på ett RJ10-kretskort. Rekommenderad kabelstorlek är AWG 24 eller 26. Maxlängden på en AGW 24-
kabel är 200 m vid användning av Trend-styrenhet. Maxlängden på en AGW 26-kabel är 130 m vid användning av
Trend-styrenhet.

2.15 Kretskortet RJ 10 kontakter

OBS! Felaktiga anslutningar kan leda till att kretskortet förstörs.
Extragivare (NTC)
Stift 1
Stift 2 NTC 10 KOhm
Stift 3 NTC 10 KOhm
Stift 4
Givare (Sec/NTC)
Stift 1 Ändstopp
Stift 2 NTC 10 KOhm
Stift 3 NTC 10 KOhm
Stift 4 Ändstopp
Tabell 3 Kopplingsordning för RJ10-kontaktdon
på kretskortet
A
3.
2.
Bild. 4 Placering av kopplingsdosa
Fjärrkontrollsbrytare (ext. brytare)
Stift 1
3,3 V Stift 2
CPU Stift 3
Stift 4
GND (jord)
3,3 V
CPU
Kontrollpanelens
10 V
RJ 10 kontakter
Bild 5 . Ordning på RJ10 -kontakter. Givare, dörrbrytare, fjärrkontroll, extra NTC
A
3.
1.
2.
Till brytare GND (jord)
Till brytare 12 VDC
Dörrkontakt
Stift 1
Stift 2 Larm-LED GND
(jord)
Stift 3 Dörrkontakt GND
(jord)
Stift 4 Dörrkontakt 12 VDC
