Käyttö- ja asennusohje HELO Roxx Trend
2.13 Liitosjohdon kytkentärasian sijoitus saunassa
A = Ilmoitettu vähimmäissuojaetäisyys
1. Suositeltava kytkentärasian sijoituspaikka.
2. Tällä alueella tulisi käyttää silumiinirasiaa.
3. Tätä aluetta pitäisi välttää ja käyttää aina silumiinirasiaa.
Muilla alueilla on käytettävä lämmönkestävää rasiaa (T 125 °C) ja lämmönkestäviä johtimia (T 170 °C).
Kytkentärasian luo pitää olla esteetön pääsy. Sijoitettaessa rasia alueille 2 ja 3 on selvitettävä paikallisen
energialaitoksen ohjeet ja määräykset.

2.14 Kauko ohjaus

Kiuasta voidaan kauko-ohjata kytkemällä piirikortin RJ10 liittimiin 3 ja 4 sulkeutuva kosketintieto, joka voi olla
myös pulssi toiminen. Suositeltava kaapelin koko on AWG 24 tai 26. AWG 24 kaapelin maksimipituus on 200m käytettäessä
Trend ohjainta. AWG 26 kaapelin maksimipituus on 130 m käytettäessä Trend ohjainta.
2.15 Piirikortin RJ10 liittimien kytkentäjärjestys
HUOM! Väärinkytkentä voi rikkoa piirikortin.
Lisä tuntoelin (NTC)
Pin 1
Pin 2 NTC 10
kOhm
Pin 3 NTC 10
kOhm
Pin 4
Tuntoelin sensori (Sec/NTC)
Pin 1 Rajoitin
Pin 2 NTC 10
kOhm
Pin 3 NTC 10
kOhm
Pin 4 Rajoitin
Taulukko 3 Piirikortin RJ10 liittimien
kytkentäjärjestys
A
3.
2.

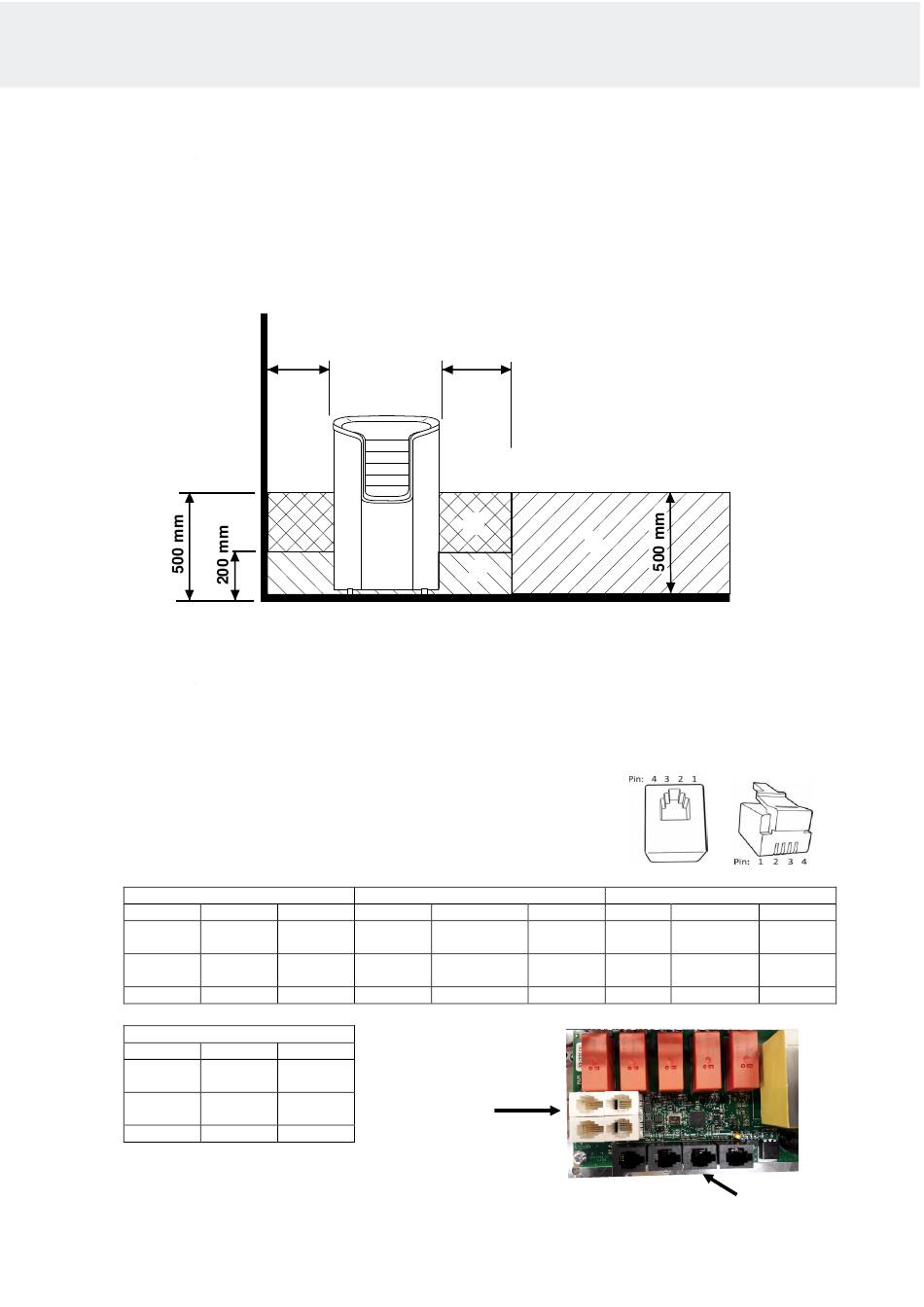

Kuva 4 Kytkentärasian sijoituspaikka
Kauko-ohjaus kytkin (Ext switch)
Pin 1
3,3 V Pin 2
CPU Pin 3 To switch
Pin 4 To switch
GND
3,3 V
Ohjauspaneelin
CPU
RJ 10 liittimet
4 kpl
10V
A
3.
1.
2.
Pin 1
Pin 2
GND Pin 3
12 VDC Pin 4
Kuva 5 RJ10 liittimien järjestys.
Tuntoelin, Ovikytkin, Kauko-ohjaus, Lisä NTC
Ovikytkin (Door switch)
Hälytys led GND
Ovikytkin GND
Ovikytkin 12 VDC
10
