Инструкция по эксплуатации и монтажу HELO Roxx Trend
2.11 Подключение электрокаменки к электропитанию
Подключение печи к электросети должен производить квалифицированный электрик с соблюдением
действующих норм. Печь подключают полупостоянным соединением с использованием кабеля H07RN-F
(60245 IEC 66) или аналогичного ему (см. Табл. 2 на стр. 8). При выборе остальных кабелей (сигнальная
лампа, переключатель электрического отопления – при использовании) придерживайтесь этих же
рекомендаций. Запрещается использовать для подключения печи кабели с изоляцией из ПВХ.
При одинаковом напряжении допускается использование многожильного (например, семижильного)
кабеля. При отсутствии отдельных предохранителей все кабели должны иметь одинаковое сечение,
соответствующее главному предохранителю.
Соединительную коробку крепят на стене сауны в пределах установленного для печи минимального
безопасного зазора. Максимальная высота, на которой устанавливают соединительную коробку, равна
500 мм от пола. См. с. 10, рис. 4: размещение соединительной коробки для подключения кабеля в
помещении сауны
При крепеже соединительной коробки на расстоянии 500 мм от печи ее максимальная высота составляет
1000 мм от пола.
Мощность Силовой
кабель
H07RN –F/
60245 IEC 66
mm²
кВт
400-415V 3N~
6,0 5 x 1,5
9,0 5 x 2,5
Табл 2 Сечение кабелей и предохранители
ПРИМЕЧАНИЕ. Управление освещением в сауне через печатную плату возможно только для активной
нагрузки (лампы накаливания). Реле платы не сможет выдерживать емкостные нагрузки (импульсные
блоки питания). Если светильники в сауне оснащены трансформаторами (например, при использовании
светодиодных или галогеновых ламп), релейный регулятор печатной платы плиты должен быть
подключен к отдельному реле или контактору управления лампами.
ТЭНы электрокаменки могут поглощать влагу из воздуха во время хранения. Это может вызвать утечку
тока. Влага испарится после нескольких нагревов. Не подключайте электрокаменку через УЗО.
При установке печи придерживайтесь действующих норм электробезопасности..

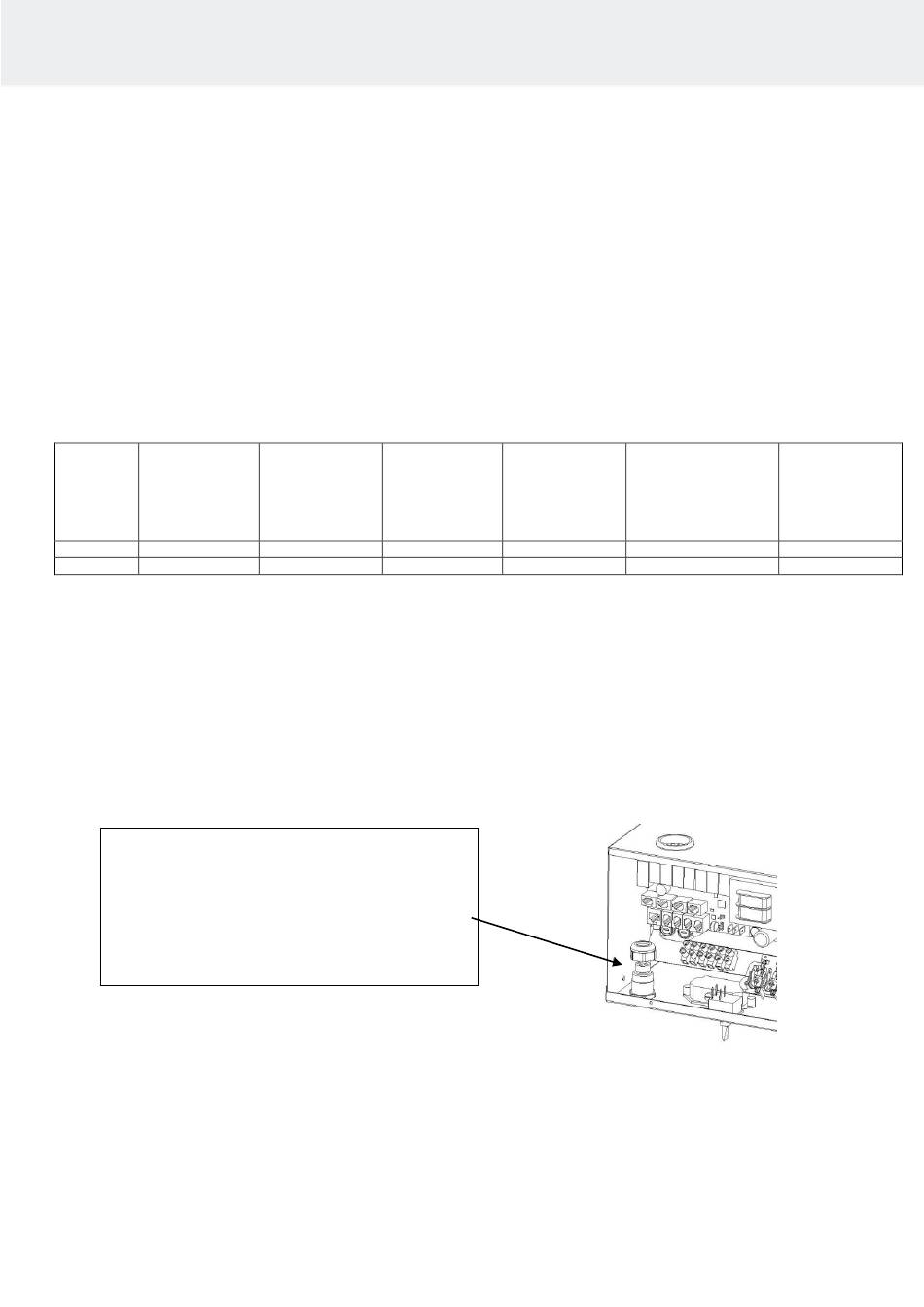

Снимите гайку и резиновую шайбу с опоры компен-
сатора натяжения. Сделайте вертикальный разрез в
месте, где резиновая шайба ввода накладывается на
отверстие. Вставьте кабель панели управления и
кабель датчика OLET 31 через опору компенсатора
натяжения и протяните кабель через разделенные
отверстия. Затяните гайку опоры компенсатора натя-
жения.
2.12 Тумблер электронагрева
Тумблер электронагрева используется в домах с электрической системой отопления.
Электрокаменка имеет подключения для контроля тумблером электронагрева (помечен N-55).
Соединители N-55 и нагревательные элементы работают одновременно (230В). Термостат
электрокаменки также контролирует тумблер электронагрева. Другими словами, домашнее отопление
включается, когда термостат сауны перестает подавать питание на электрокаменку.
предохранитель Силовой
кабель
H07RN –F/
60245 IEC 66
mm²
A 230V 3~
3 x 10 4 x 2,5
3 x 16 4 x 6
предохранитель Силовой
кабель
H07RN –F/
60245 IEC 66
A 230V-240V 1N~ / 2~
3 x 16
3 x 25 ----------
9
предохранитель
mm²
A
3 x 6 1 x 35
--------
