Installations- und Benutzerhandbuch HELO Roxx Trend
2.17
Der Begriff „Türschalter" bezieht sich auf den Schalter an der Saunatür. Dieser Schalter entspricht den an-
wendbaren Bestimmungen. Öffentliche und private Saunen müssen über einen Türschalter verfügen, d. h. einen
Schalter, mit dem das Heizgerät außerhalb der Sauna eingeschaltet werden kann, beispielsweise mit einer Ein/Aus-
Taste oder Ähnlichem.
Wenn die Tür vor Beginn einer Heizsequenz geöffnet wird (vorprogrammiertes Heizen), wird der automatische Betrieb
(Fernbetrieb) deaktiviert. Die Tür muss geschlossen und die Funktion über das Steuergerät erneut gestartet werden.
Wenn die Tür bei eingeschaltetem Heizgerät länger als fünf Minuten offen steht, wird das Heizgerät automatisch
ausgeschaltet.
Das Heizgerät kann über das Steuergerät erneut eingeschaltet werden, nachdem die Tür geschlossen wurde. Die
Störungsanzeigeleuchte beginnt zu blinken, sofern sie installiert wurde. Siehe die Installationsanweisungen unten.
Anweisungen zu Installation und Anschluss des Türschalters
Der Türschalter wird außerhalb der Saunakabine an der Oberkante der Tür in einem Mindestabstand von 300 mm zur
Innenecke installiert.
Der Schalterteil wird am Türrahmen und der Magnet an der Tür installiert. Der Abstand zwischen dem Schalter und
dem Magneten beträgt 18 mm.
Falls der Türschalter an der oberen Türpartie montiert wird, empfiehlt TylöHelo die Verwendung des TylöHelo-Modells
mit der Produktnummer 0043233, SSTL 8260371.
Falls der Türschalter an der unteren Türpartie montiert wird, empfiehlt TylöHelo die Verwendung des TylöHelo-Modells
mit der Produktnummer SP11000326, SSTL 8263280.
Weitere Informationen sind der im Lieferumfang des Heizgeräts enthaltenen Montage- und Bedienungsanleitung zu
entnehmen.
Türschalter
Magnet an
der Tür
Position des
Türschalters bei
Montage an der
unteren Türpar-
tie

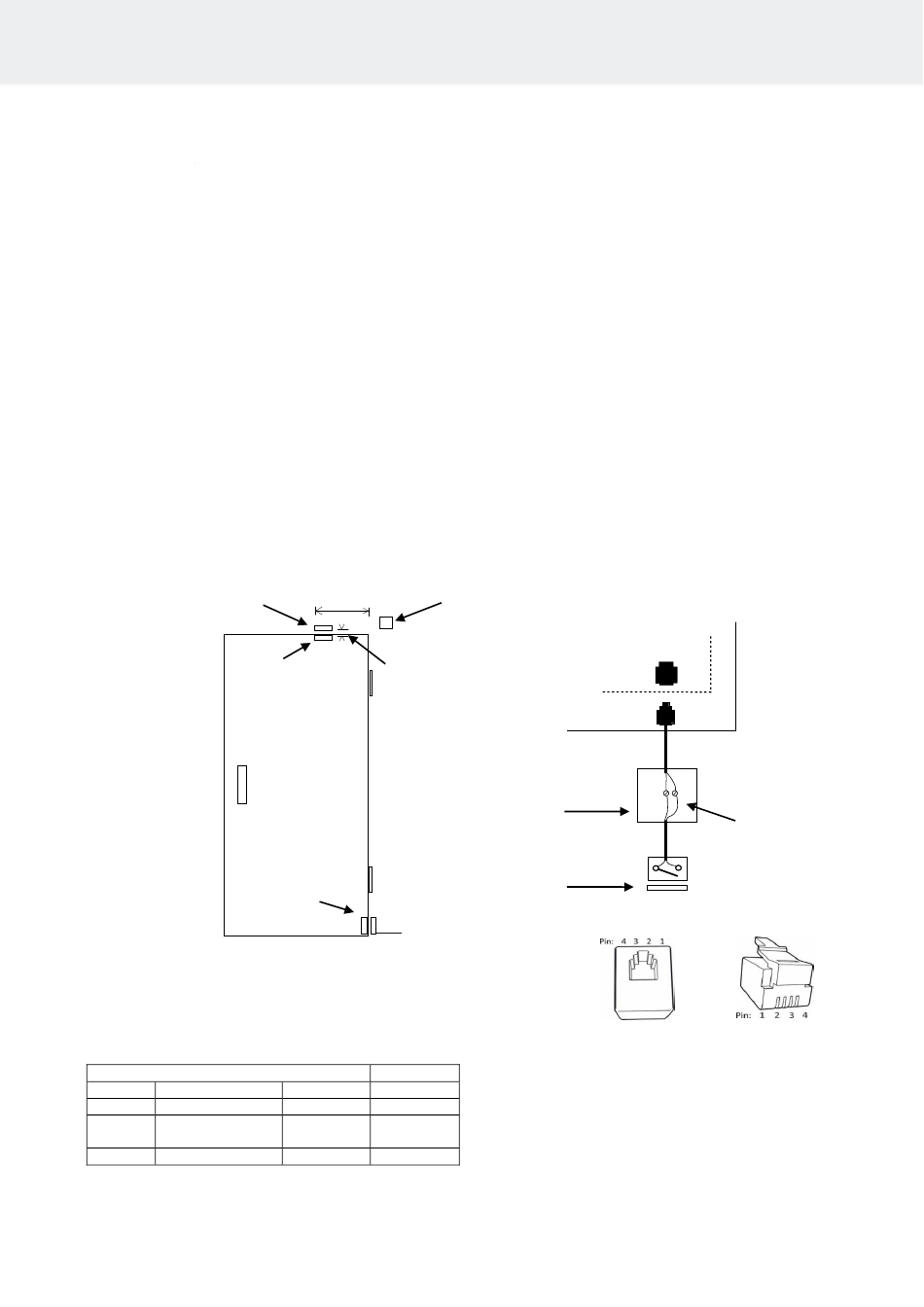

Abbildung 7 Installation des Türschalters
Türschalter
Pin 1
Pin 2
Pin 3 Türschalter
Pin 4 Türschalter
Tabelle 4 Anschluss des Türschalters
Türschalter
Min. 300 mm Verteilerkasten
Max 18 mm
Leiterfarbe
GND Orange
(Masse)
12 V DC Grün/weiß
Sauna Heizgerät
OLEA 99
Anschlusskasten
Türschalter
Magnet für die Tür
Abbildung 8 Steckerbelegung eines RJ10-
3
4
Die braunen und
schwarzen Türschalter-
drähte anschließen.
(Schließkontakt)
Anschlusses
12
