Manuale di installazione e uso HELO ROXX Trend

2.10 Fasi dell'installazione

Con le gambe regolabili installate, l'altezza di montaggio del
riscaldatore per sauna a parete è di 750 mm dal pavimento.
Le gambe possono essere regolate di 15 mm in caso di pavimento
inclinato. Dopo il montaggio, controllare che entrambe le gambe
regolabili siano appoggiate uniformemente al pavimento.
La distanza tra i fori per il montaggio a parete è di 240 mm.
Componenti per il montaggio a parete:
- cunei di fissaggio del riscaldatore per sauna (A) 2 pz
- fissaggio a parete (B)
- vite per lamiera 4,2 x 13 mm
- monta vite 6 x 40mm
Passare i cunei di fissaggio (A) attraverso i fori nel
riscaldatore in modo che la parte da inserire sia rivolta verso
l'alto.
Il supporto per il montaggio a parete (B) è fissato alla parete in
modo che i fori ai quali sono fissati i cunei di fissaggio risultino
rivolti verso l'alto.
Il supporto può inoltre essere fissato direttamente al
riscaldatore per sauna. Segnare i punti di riferimento delle viti
sulla parete e, ove necessario, praticare dei piccoli fori e
montare il riscaldatore per sauna alla parete usando le viti
fornite.
La figura mostra come fissare correttamente il supporto per il
montaggio a parete al riscaldatore per sauna. I cunei di
fissaggio sono avvitati al supporto per il montaggio a parete
utilizzando le viti per lamiera.

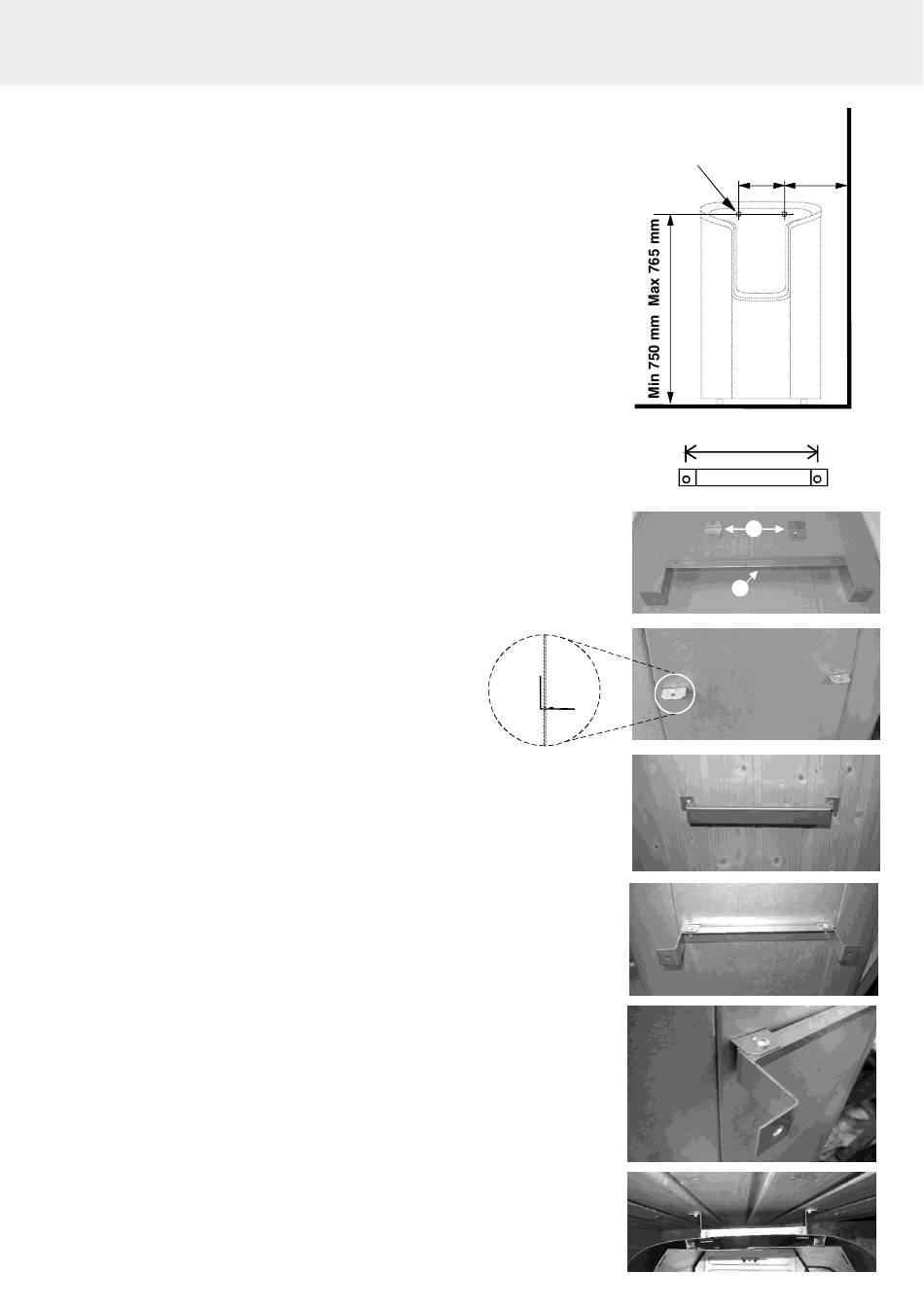

Figura 3. Montaggio del riscaldatore per sauna alla parete
Drill diam. o 3,5 mm
Diametro di foratura: 3,5 mm
1 pz.
2 pz
2 pz
8
Min.
240 mm
240
2 4 0 m m
240mm
A
B
