2.17 Dörrkontakt
Dörrkontakten är den kontakt som sitter på bastuns dörr. Kontakten uppfyller kraven i gällande bestämmel-
ser. Alla offentliga och privata bastuutrymmen där bastuaggregatet kan startas från en plats utanför bastun, till exempel
med en på/av-knapp eller liknande, måste vara försedda med en dörrkontakt.
Om dörren öppnas innan uppvärmningssekvensen startas (förinställd uppvärmning) inaktiveras den automatiska
användningen (fjärranvändningen) efter en minut. När dörren har stängts ska funktionen startas om via kontrollpanelen.
Om dörren har varit öppen i mer än fem minuter medan aggregatet är igång stängs aggregatet automatiskt av.
När dörren har stängts kan aggregatet startas på nytt via kontrollpanelen. Felindikeringslampan (om en sådan är
installerad) börjar blinka. Se monteringsanvisningarna nedan.
Anvisningar för montering och anslutning av dörrkontakt
Dörrkontakten ska monteras på utsidan av bastun, på övre delen av dörrkarmen, minst 300 mm från det inre hörnet.
Kontaktdelen ska monteras på dörrkarmen och magneten på själva dörren. Avståndet mellan kontakten och magneten
ska vara 18 mm.
Om dörrkontakten ska monteras på den övre delen av dörren rekommenderar TylöHelo modellen TylöHelo med
produktnummer 0043233, SSTL 8260371.
Om dörrkontakten ska monteras på den nedre delen av dörren rekommenderar TylöHelo modellen TylöHelo med
produktnummer SP11000326, 8263280. Se monteringsanvisningarna och bruksanvisningen som medföljer
aggregatet.

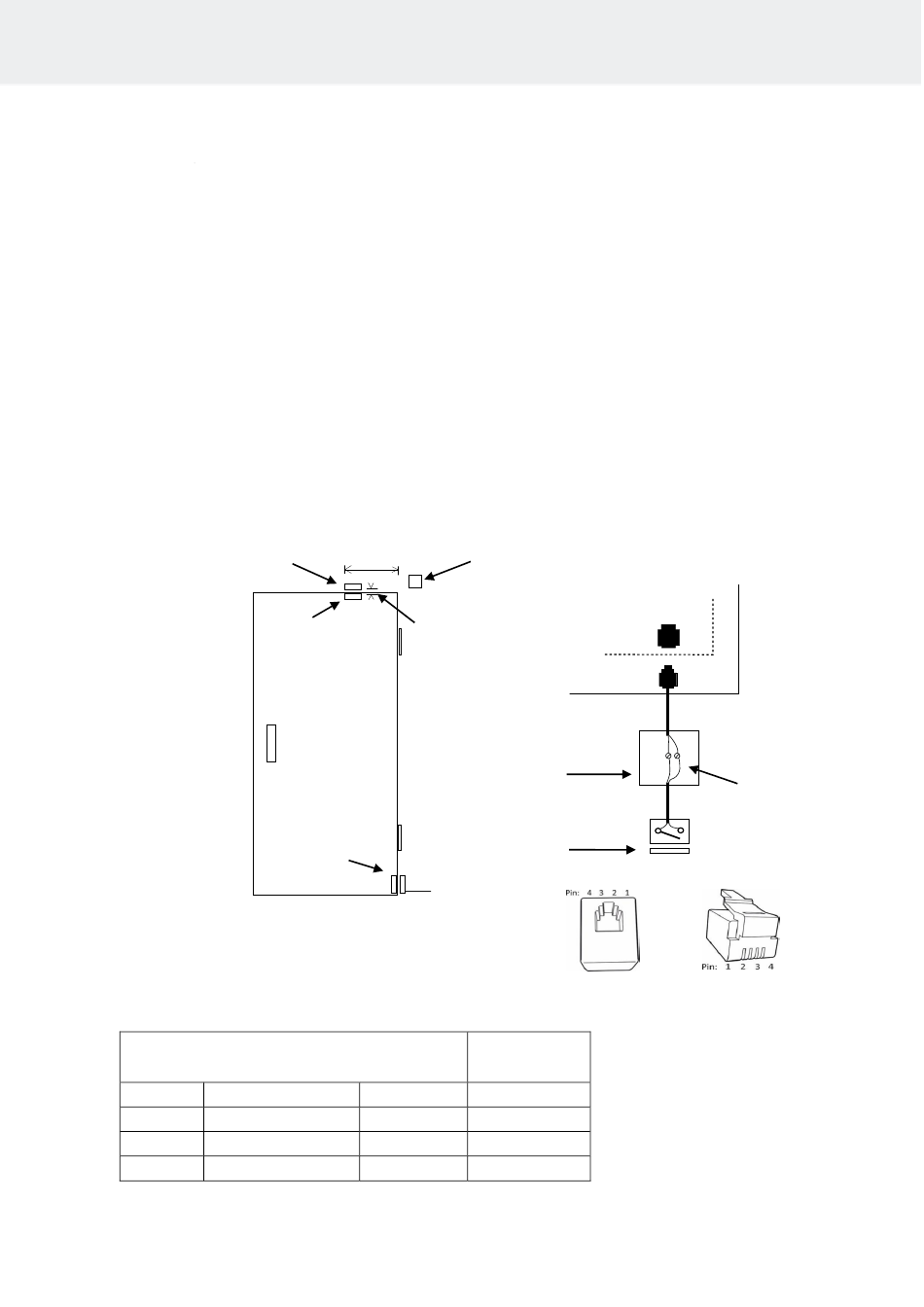

Bild 7 Montering av dörrkontakten
Stift 1
Stift 2
Stift 3
Stift 4
Tabell 4 Anslutning av dörrkontakt
Dörrkontakt Min 300 mm
Magnet på
dörren
Dörrkontaktens
placering vid
montering på
den nedre delen
av dörren.
Dörrkontakt
Dörrkontakt GND (jord)
Dörrkontakt 12 VDC
Kopplingsdosa
OLEA 99
Max 18 mm
Anslutningsdosa
Dörrkontakt
Magnet för dörren
Bild 8 Stift-order av RJ 10
Färg på ledare
Orange
Grön/vit
Aggregat
3 4
Anslut de bruna och
svarta kablarna till
dörrkontakten.
(slutarkontakt)
12
