Manuel d'installation et d'utilisation de HELO Roxx Trend

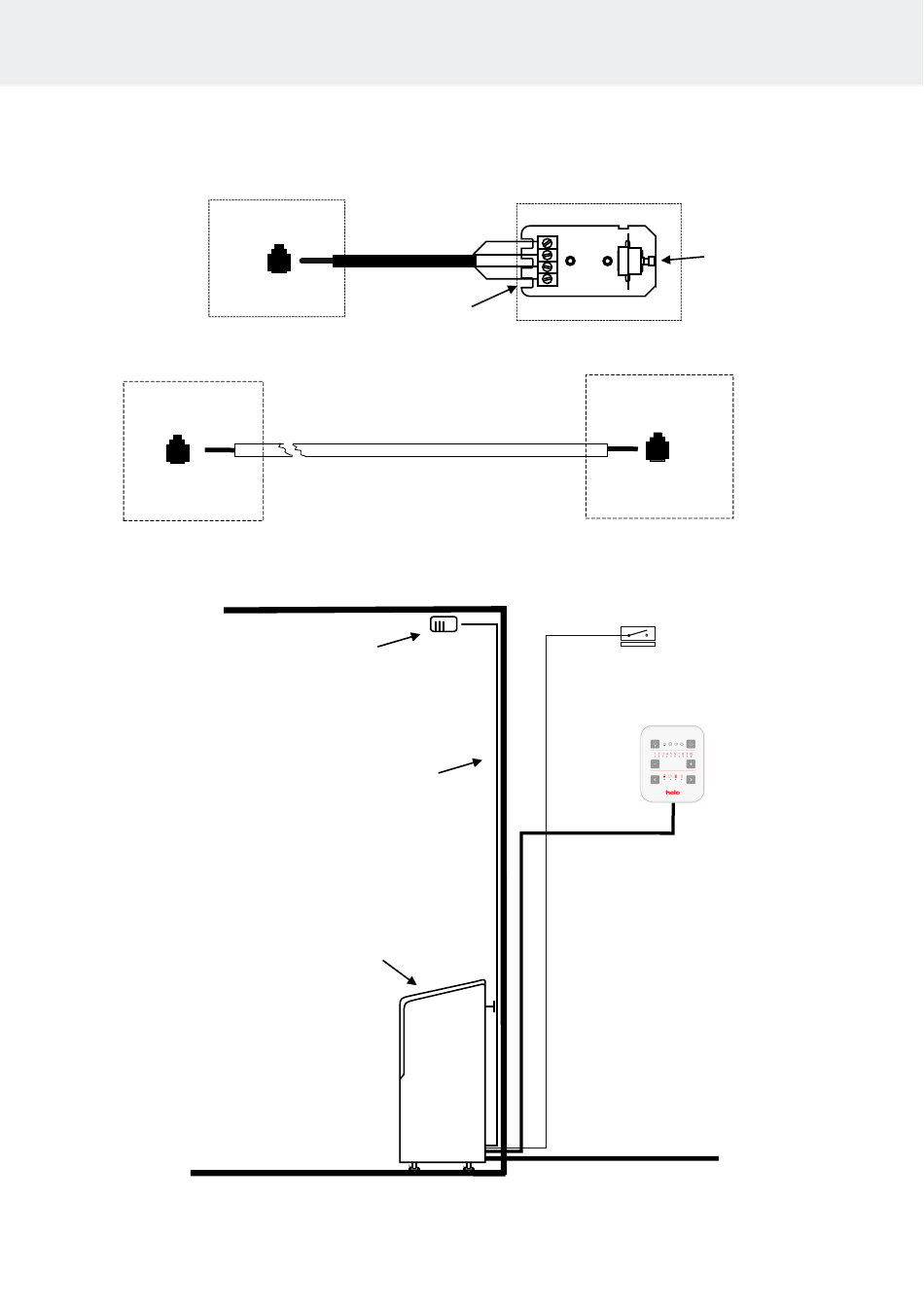

2.18 Illustration du principe de fonctionnement lorsque le panneau de

commande 1601-31 (RA-31) est utilisé
Chauffe-sauna
circuits de l'adaptateur
OLEA 99
Chauffe-sauna
circuits de l'adaptateur
OLEA 99
Figure 9 Du principe de fonctionnement
1 = Bleu
2 = Blanc
3 = Rouge
4 = Jaune
RJ10 câble intermédiaire
Capteur OLET 31
Silicone 4 x 0,25 mm²
Chauffe sauna
Capteur OLET 31
4
3
2
1
Panneau de commande
RA 31 Premium
Interrupteur de porte
Panneau de commande
RA-31 Premium
Entrée
230V – 240V 1N~/ 2~
230V 3~
400V – 415V 3N~
13
Butée d'arrêt,
Retour,
accepter
REMARQUE !
Consulter les
instructions d'installation
détaillées
dans le manuel d'utilisation
du panneau de commande.
