Installations- und Benutzerhandbuch HELO Roxx Trend
2.10 Montage des Saunaheizgeräts
Nach dem Einsetzen der Stellfüße beträgt die Montagehöhe des
Wandhalters für das Heizgerät 750 mm über dem Boden.
Die Stellfüße haben eine Stelltoleranz von 15 mm als Ausgleich
bei unebenem Boden. Prüfen Sie nach der Montage an der Wand ,
ob beide Stellfüße gleichmäßig und stabil auf dem Boden stehen.
Der Abstand zwischen den Montagelöchern des Wandhalters
beträgt 240 mm.
Teile für die Wandmontage:
- Sicherungsteile für Heizgerät (A)
- Wandbefestigung (B)
- Metallschraube 4,2 x 13 mm
- Flachkopfschraube 6 x 40mm
Setzen Sie die Sicherungsteile (A) für das Heizgerät so in die
Löcher der Rückwand ein, dass das Einsatzteil nach oben
zeigt.
Bringen Sie den Wandhalter (B) so an der Wand an, dass die
Löcher für die Befestigung der Sicherungsteile nach oben
zeigen.
Der Halter kann auch direkt am Heizgerät befestigt werden. Die
Lage der Schrauben an der Wand ist vorher anzuzeichnen, ggf.
sind kleine Führungslöcher vorzubohren. Befestigen Sie
anschließend das Heizgerät mit den mitgelieferten Schrauben
an der Wand.

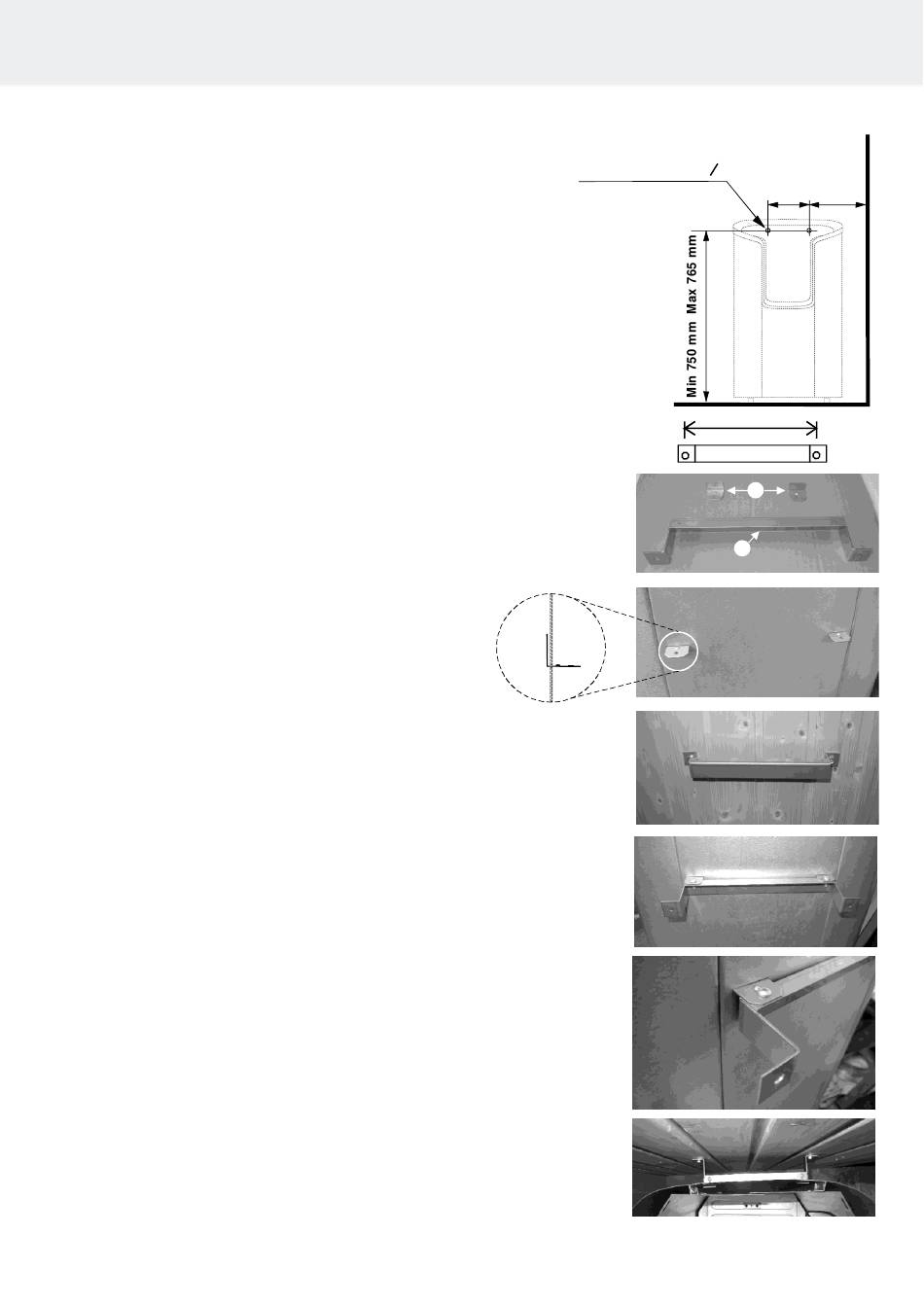

Die Abbildung zeigt, wie der Wandhalter im Heizgerät
anzubringen ist. Die Sicherungsteile werden mit
Metallschrauben am Wandhalter befestigt.
Abbildung 3 Montage des Heizgeräts an der Wand
2 Stück
1 Stück
2 Stück
2 Stück
Bohrdurchmesser. o 3,5 mm
2 4 0 m
240mm
A
B
8
Min.
240 mm
240
m
