Manuel d'installation et d'utilisation de HELO Roxx Trend
2.10 Les différentes étapes de l'installation
Une fois les pieds de réglage installés, le support mural du chauffe-
sauna se situe à 750 mm du sol.
Vous pouvez ajuster les pieds de réglage de 15 mm si le sol est en
pente. Une fois le montage effectué, assurez-vous que les deux
pieds de réglage reposent bien sur le sol.
L'écart entre les trous de fixation au mur est de 240 mm.
Pièces pour le montage mural :
- cales de fixation du chauffe-sauna (A) 2 pcs
- fixation murale (B)
- vis autotaraudeuses 4,2 x 13 mm
- vis de montage 6 x 40 mm
Faites passer les cales de fixation (A) par les trous du
chauffe-sauna de façon à ce que la partie entrante soit
tournée vers le haut.
Fixez le support mural (B) au mur de façon à ce que les
trous où sont fixées les cales de fixation soient tournés
vers le haut.
Le support peut également se fixer directement sur le
chauffe-sauna. Repérez les emplacements des vis sur le
mur et, si nécessaire, percez de petits trous, puis fixez le
chauffe-sauna au mur à l'aide des vis fournies.
La photo illustre comment le support mural doit être fixé
au chauffe-sauna. Les cales de fixation sont fixées au
support de montage à l'aide des vis taraudeuses.

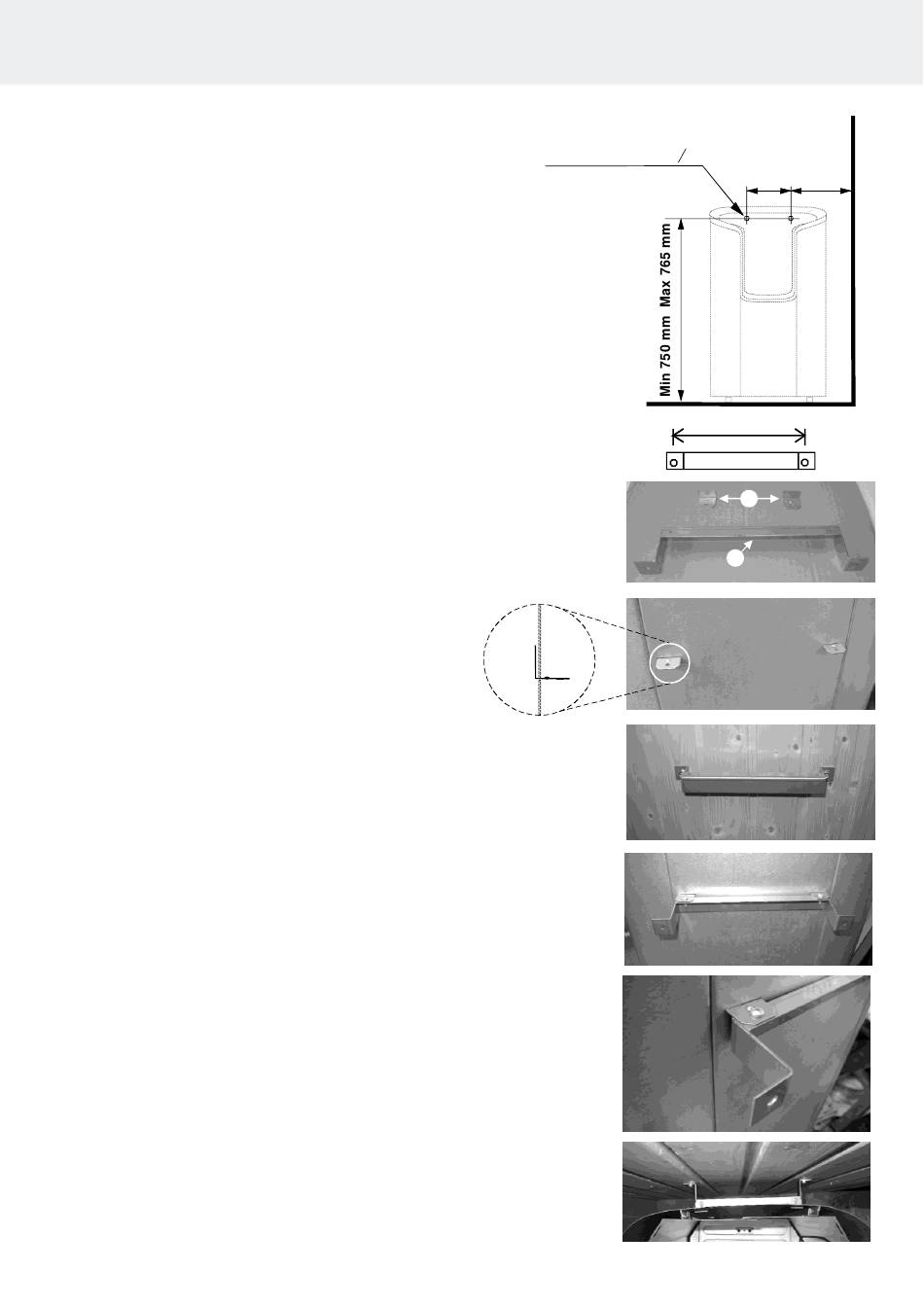

Figure 3. Montage du chauffe-sauna au mur
Diam. de perçage o3,5mm
1 pc
2 pcs
2 pcs
8
Min.
240 mm
240
2 4 0 m m
240mm
A
B
