Installations- und Benutzerhandbuch HELO Roxx Trend
2.18
Heizgerät
Adapterplatine
OLEA 99
Heizgerät
Adapterplatine
OLEA 99
Sensor OLET 31
Silikon 4 x 0,25 mm²

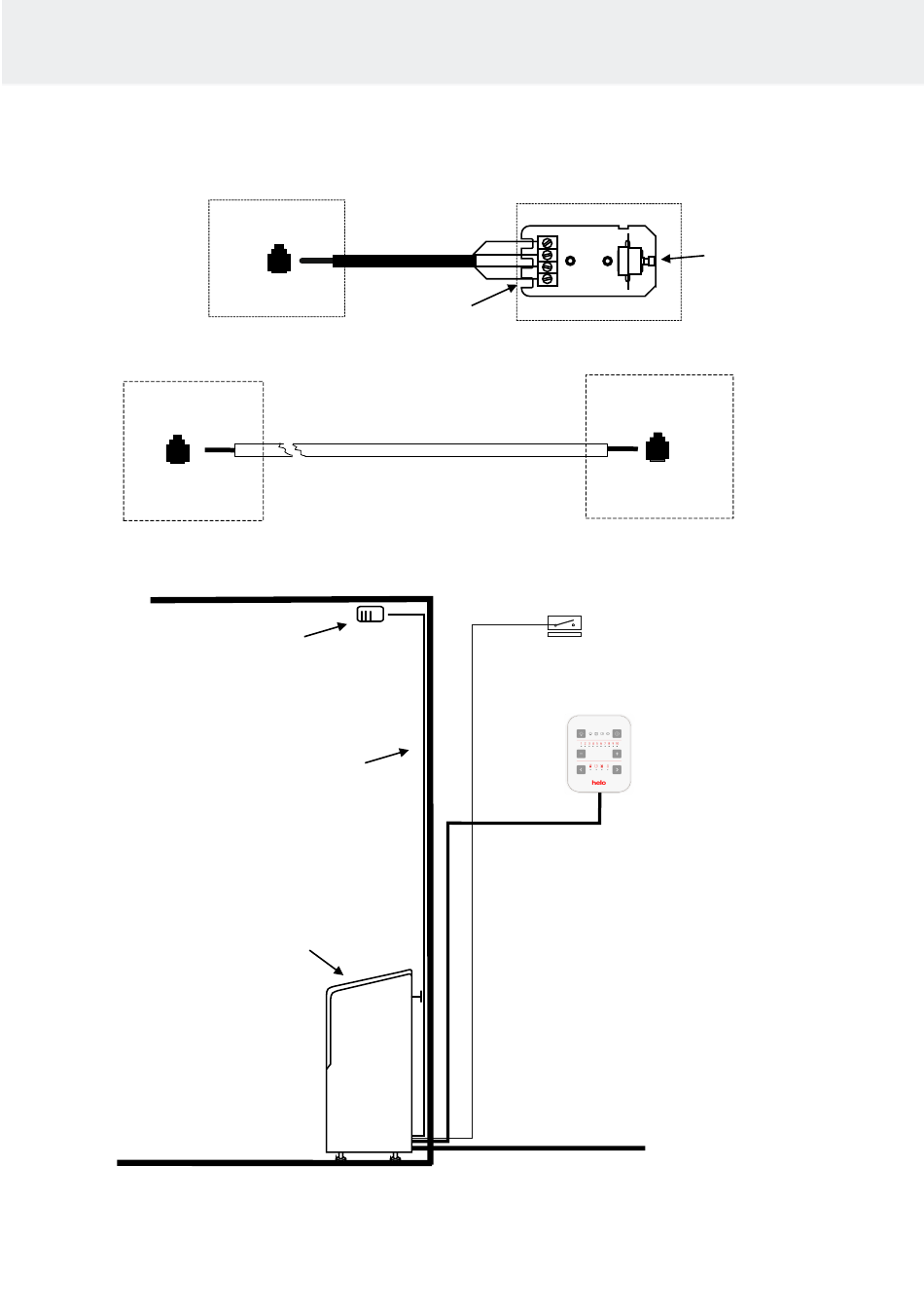

Abbildung 9 Prinzipbild
Prinzipbild mit Steuergerät RA 31 Trend
1 = Blau
2 = Weiß
3 = Rot
4 = Gelb
RJ10 Zwischenkabel
Heizgerät
Sensor OLET 31
4
3
2
1
Steuergerät
RA 31 Trend
Türschalter
Steuergerät
RA-31 Trend
HINWEIS!
Siehe die ausführlicheren
Installationsanweisungen in
der Bedienungsanweisung
für die zentrale Steuerung-
seinheit.
Eingangsleistung
230V – 240V 1N~/ 2~
230V 3~
400V – 415V 3N~
13
Endbegrenzer,
Zurück,
Bestätigung
