Manual de instalación y uso de HELO Roxx Trend
2.11 Conexión del calentador de sauna a la red eléctrica
La conexión del calentador de sauna a la red eléctrica deberá ser llevada a cabo por un electricista cualificado de
conformidad con la normativa en vigor. El calentador de sauna se conecta con una conexión semipermanente.
Utilice cables H07RN-F (60245 IEC 66) o equivalentes. Los demás cables de salida (lámpara de señalización,
conmutador de calefacción eléctrica) deben seguir estas recomendaciones. No utilice un cable con aislamiento
de PVC como cable de conexión para el calentador de sauna.
Es posible utilizar un cable multipolar (por ejemplo, de 7 polos), siempre y cuando la tensión sea la misma. A falta
de un fusible de corriente de control separado, el diámetro de todos los cables debe ser el mismo, es decir,
equivalente al del fusible frontal.
La caja de conexiones situada en la pared de la sauna debe respetar la separación de seguridad mínima
especificada para el calentador de sauna. La caja de conexiones debe estar a una altura máxima de 500 mm del
suelo. Consulte la página 10. Figura 4 Colocación de la caja de conexiones para el cable de conexión en la sala
de sauna
Si la caja de conexiones se sitúa a una distancia superior a 500 mm del calentador, la altura máxima será de
1000 mm desde el suelo.
Potencia Cable de conexión del
calentador de sauna
H07RN –F/ 60245
IEC 66
mm²
kW 400-415V 3N~
6,0 5 x 1,5
9,0 5 x 2,5
Tabla 2 Cable de conexión y fusibles.
NOTA: el control de las luces de la sauna mediante la placa de circuito es posible únicamente con cargas
resistivas (bombillas incandescentes). El relé de la placa del circuito no puede soportar cargas capacitivas
(fuentes de alimentación conmutadas). Si los elementos de iluminación de la sauna cuentan con
transformadores, como, por ejemplo, lámparas LED o halógenas, el control del relé de la placa de circuito de la
estufa debe montarse con un relé o contactor independiente para controlar las luces.
Resistencia de aislamiento del calentador de sauna
Las resistencias del calentador de sauna pueden absorber la humedad del aire, por ejemplo, durante el
almacenamiento. Esto puede causar corrientes de fuga. La humedad desaparecerá después de unas pocas
sesiones en las que se calienten. No conecte el suministro de alimentación del calentador a través de un
interruptor de puesta a tierra.
Tenga en cuenta que debe respetar la normativa de seguridad eléctrica en vigor al instalar el calentador de
sauna.

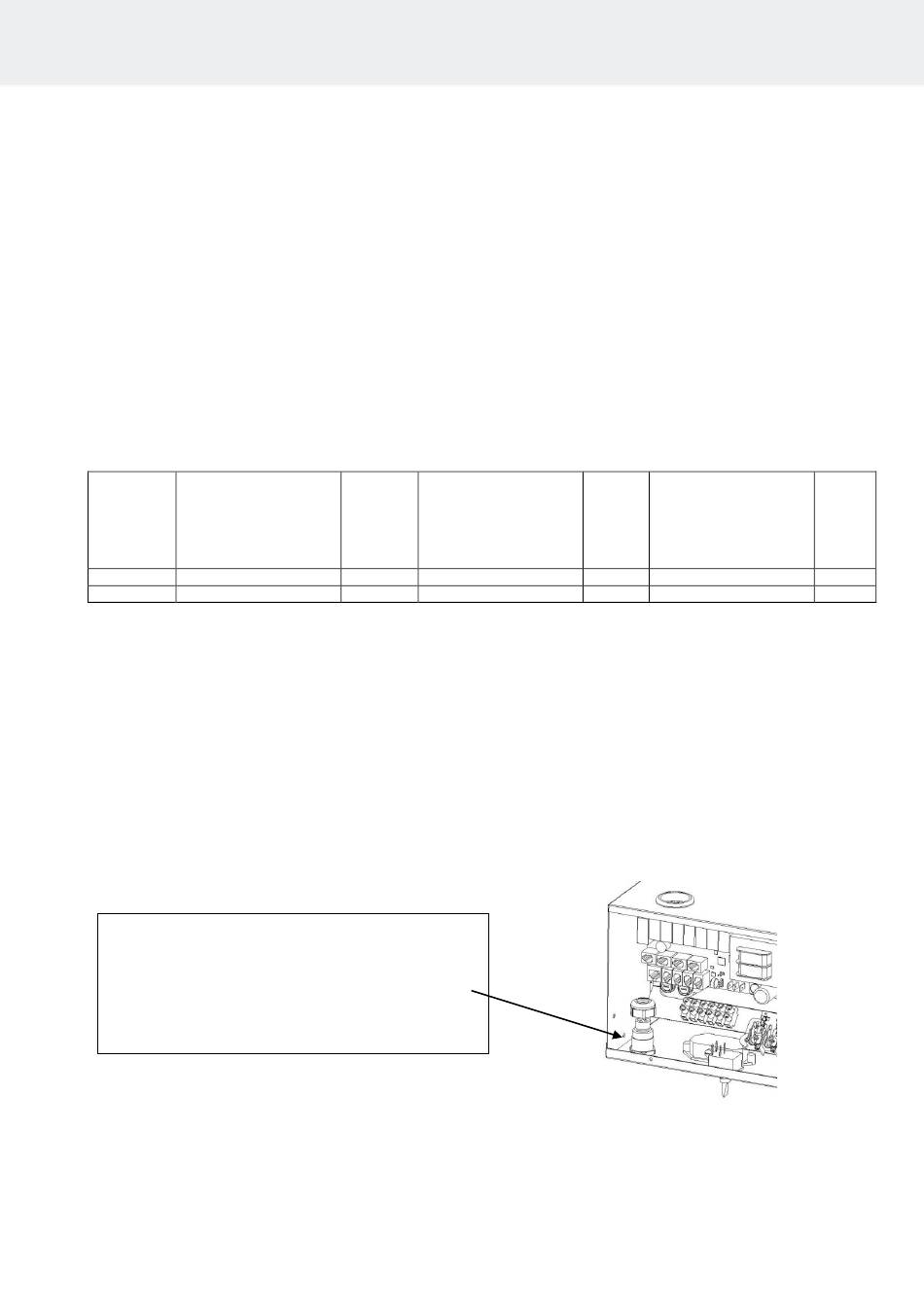

Retire la tuerca y el ojal de goma del casquillo de
protección contra tirones. Realice una división vertical en el
punto en el que el ojal de goma de entrada se alinea con el
orificio. Introduzca el cable del panel de control y del
sensor OLET 31 a través del casquillo de protección contra
tirones e introduzca el cable a través de los orificios
separados. Apriete la boquilla del casquillo de protección
contra tirones.
2.12 Conmutador de calefacción eléctrica
El conmutador de calefacción eléctrica es aplicable a los hogares que disponen de un sistema de calefacción eléctrica.
El calentador de sauna tiene una conexión (indicada con el n.º 55) para controlar el conmutador de calefacción eléctrica. El
conector 55 y las resistencias se cargan con corriente simultáneamente (230 V). El termostato del calentador de sauna
controla también el conmutador de calefacción. En otras palabras, la calefacción doméstica se enciende cuando el
termostato de la sauna corta la alimentación del calentador de sauna.
Fusible Cable de conexión del
calentador de sauna
H07RN –F/ 60245
IEC 66
A mm²
230V 3~
3 x 10 4 x 2,5
3 x 16 4 x 6
Fusible Cable de conexión del
calentador de sauna
H07RN –F/ 60245
IEC 66
A mm²
230V-240V 1N~ / 2~
3 x 16 3 x 6
3 x 25 ----------
9
Fusible
A
1 x 35
--------
