Инструкция по эксплуатации и монтажу HELO Roxx Trend
2.13 Расположение соединительной коробки
1. Рекомендуемое расположение соединительной коробки
2. Рекомендуется устанавливать в этом месте силуминовую коробку.
3. Эту область необходимо избегать. Всегда используйте силуминовую коробку.
В других местах используйте теплостойкую коробку (T 125 °C) и теплостойкие кабели (T 170 °C). Около
соединительной коробки не должно быть каких-либо заграждений. Если соединительная коробка
устанавливается в зонах 2 или 3, обратитесь к инструкции и правилам местного поставщика
электроэнергии.

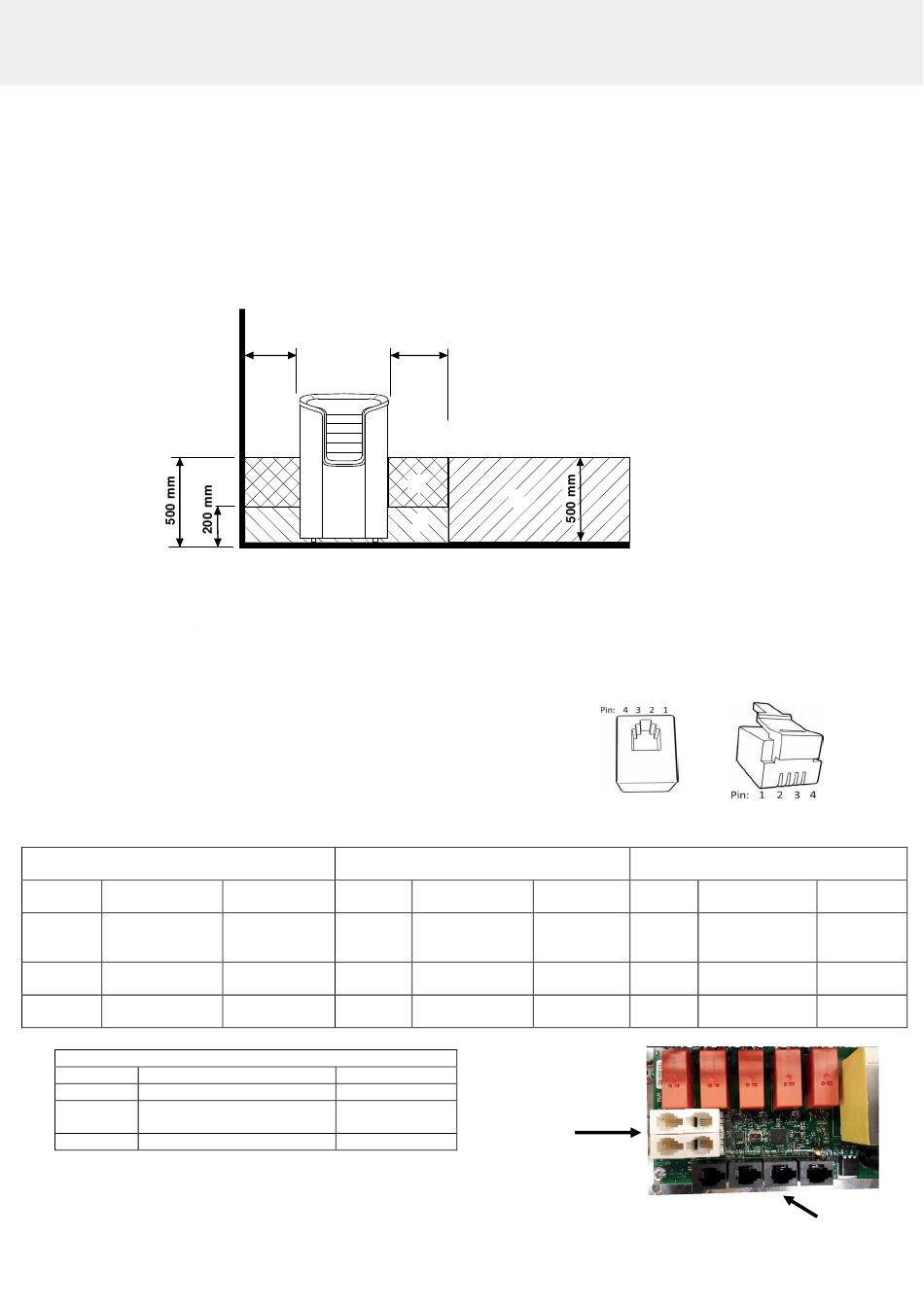

Рис. 4 Расположение соединительной коробки для соединительного кабеля в помещении сауны
2.14 Дистанционное управление
Электрокаменки можно управлять дистанционно. Для этого к разъемам 3 и 4 печатной платы RJ10 подключают
контактор с нормально замкнутыми контактами, который можно переключать импульсом. Рекомендуемый размер
кабеля AWG 24 или 26. Максимальная длина кабеля AWG 24 равна 200 м в случае использования контроллера Trend.
Максимальная длина кабеля AWG 26 равна 130 м в случае использования контроллера Trend..
2.15 Разъемы платы RJ 10
ПРИМЕЧАНИЕ. В случае неправильного подключения печатная плата может выйти из строя.
Дополнительный датчик (NTC)
Контакт 1
Контакт 2 Термистор NTC
10 кОм
Контакт 3 Термистор NTC
10 кОм
Контакт 4
Датчик (Sec/NTC)
Контакт 1 Окончательная остановка
Контакт 2 Термистор NTC 10 кОм
Контакт 3 Термистор NTC 10 кОм
Контакт 4 Окончательная остановка
Табл 3 Порядок соединения RJ 10-разъемов
на плате
A = Установленные минимальные безопасные расстояния
A
3.
2.
Переключатель дистанционного
управления (внешний переключатель)
Контакт
1
3,3 В Контакт
2
Центральный Контакт
процессор
3
Контакт
4
Земля
3,3 В
Центральный
процессор
10 В
A
3.
1.
2.
К выключателю Земля
К выключателю 12 В пост.
тока
Разъемы RJ 10
панели управления
Рис 5 Расположение разъемов RJ 10. Датчик, дверной выключатель,
дистанционное управление, дополнительный датчик NTC
Дверной выключатель
Контакт
1
Контакт Аварийный
светодиодный
2
индикатор
Контакт Дверной вы-
ключатель
3
Контакт Дверной вы-
ключатель
4
10
Земля
Земля
12 В пост.
тока
