Manual de instalación y uso de HELO Roxx Trend

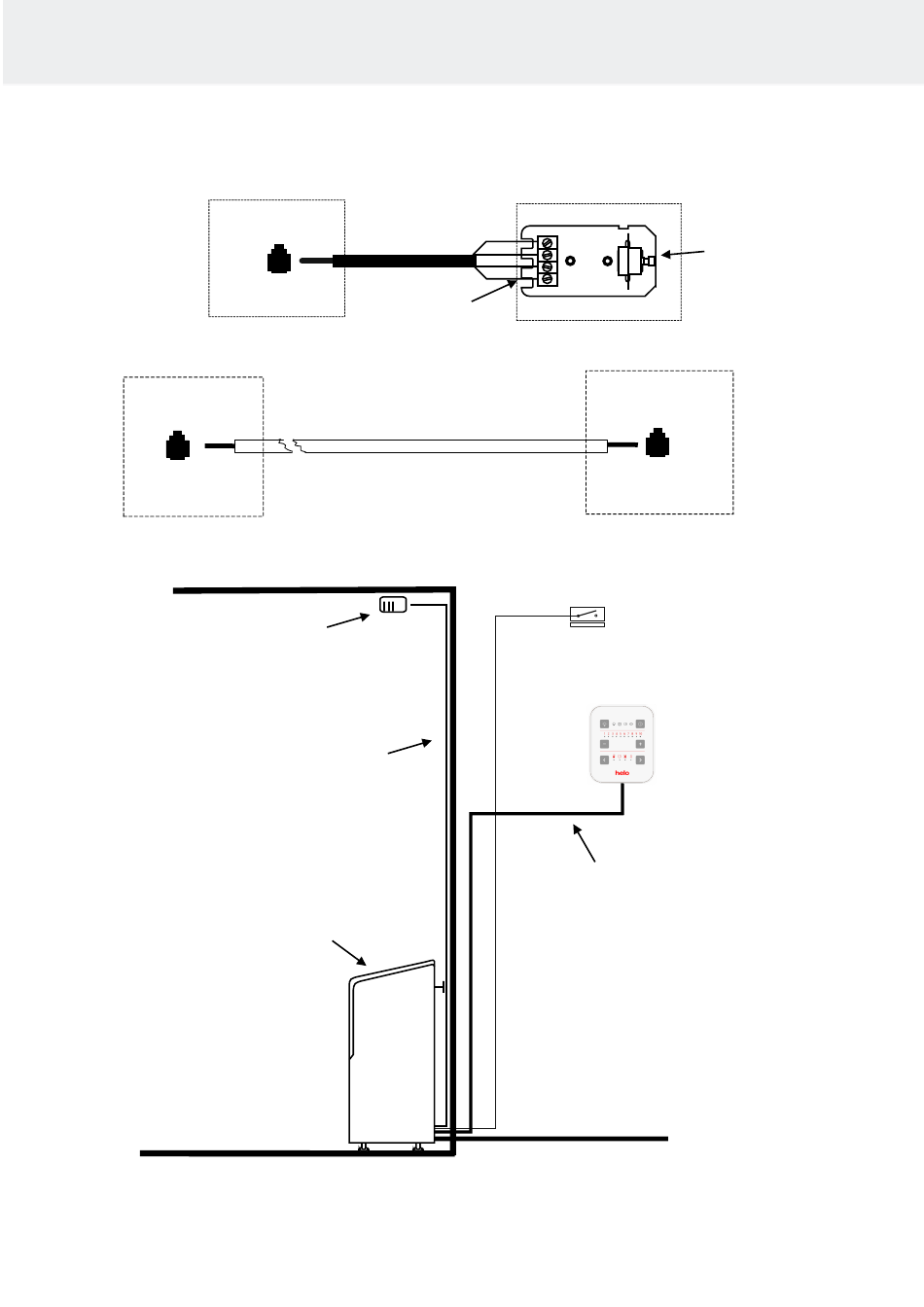

2.18 Imagen del principio de funcionamiento con 1601-31 (RA – 31) usado
como panel de control
Calentador
PCB.
Calentador
OLEA 99
PCB.
Sensor OLET 31
Silikona 4 x 0,25 mm²

Imagen 9 Principio de funcionamiento.

OLEA 99
Cable intermedio RJ 10
Calentador
Sensor OLET 31
4
3
2
1
1 = Azul
2 = Blanco
3 = Rojo
4 = Amarillo
Interruptor de puerta
Panel de control
RA-31 Premium
4 x 0,15 mm²
Entrada
230V – 240V 1N~/ 2~
230V 3~
400V – 415V 3N~
Tope final,
volver,
confirmación
Panel de control
RA 31 Premium
NOTE!
Consulte instrucciones de
instalación más detalladas en
las instrucciones de funcio-
namiento del centro de
control.
13
