11 Installation et configuration de l'interface
RS-485

11.5 Exemples

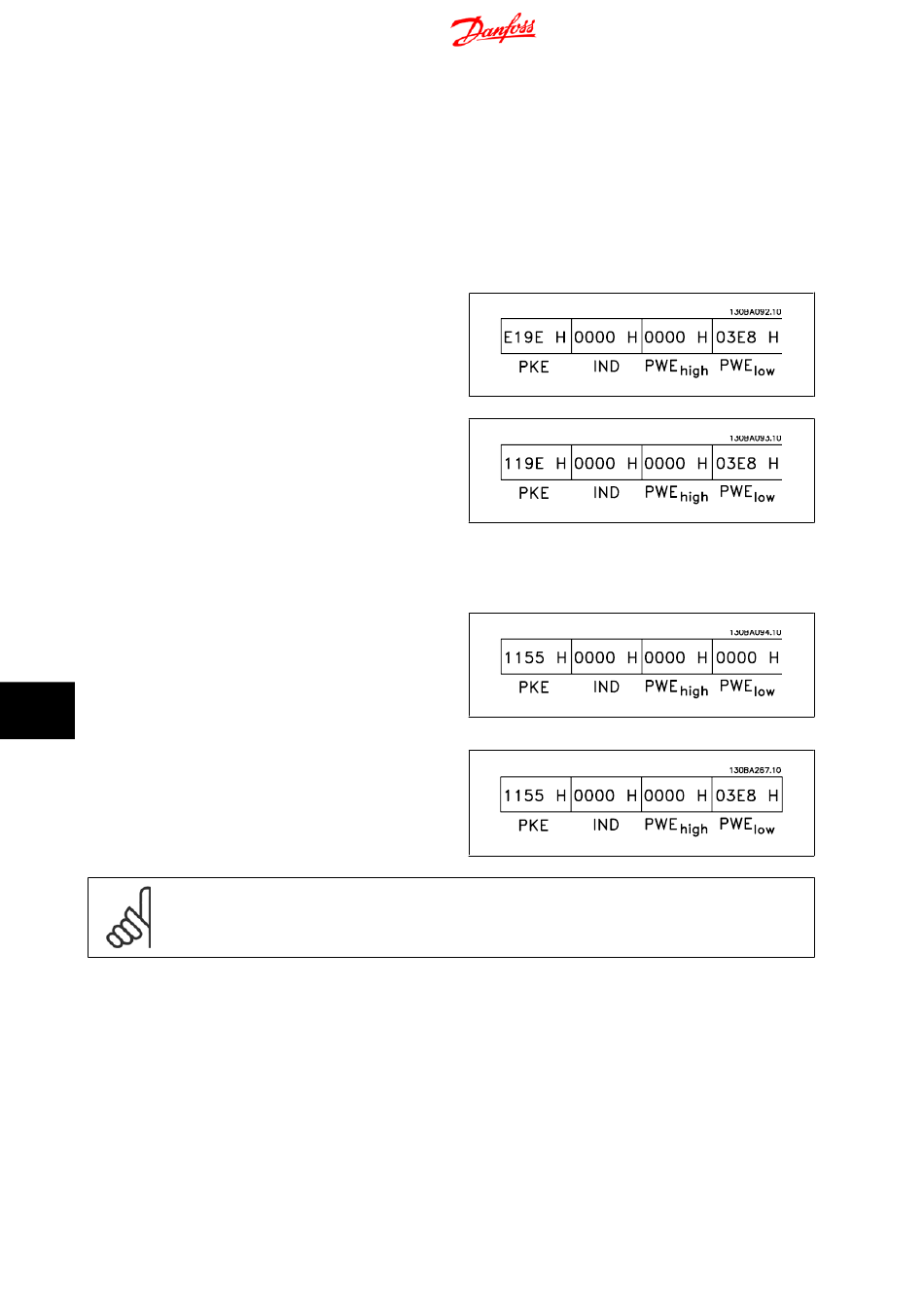

11.5.1 Écriture d'une valeur de paramètre
Changer Par. 4-14 Vitesse moteur limite haute [Hz]
Écrire les données en EEPROM.
PKE = E19E Hex - Écriture d'un mot unique au Par. 4-14
limite haute [Hz]
IND = 0000 Hex
PWEHAUT = 0000 Hex
PWEBAS = 03E8 Hex - Valeur de données 1000 correspondant à 100 Hz,
voir Conversion.
Vitesse moteur limite haute [Hz]
Remarque : Par. 4-14
et la commande de paramètre pour l'écriture dans l'EEPROM est "E". Le
numéro de paramètre 4-14 est 19E au format hexadécimal.
La réponse de l'esclave au maître sera :
11.5.2 Lecture d'une valeur de paramètre
Lire la valeur au Par. 3-41
PKE = 1155 Hex - Lire la valeur au Par. 3-41
IND = 0000 Hex
11
PWEHAUT = 0000 Hex
PWEBAS = 0000 Hex
Si la valeur au Par. 3-41
réponse de l'esclave au maître sera :
N.B.!
3E8 Hex correspond à 1000 au format décimal. L'indice de conversion du Par. 3-41
226
sur 100 Hz.
Vitesse moteur
est un mot unique,
Temps d'accél. rampe 1
Temps d'accél. rampe 1
Temps d'accél. rampe 1 est égale à 10 s, la
MG.33.BB.04 - VLT® est une marque déposée Danfoss
Manuel de configuration du FC 300
Le télégramme ressemble à ce qui suit :
Temps d'accél. rampe 1
est -2, c.-à-d. 0,01.
