Manuel de configuration du FC 300
3.12.2 Installation du dispositif de sécurité externe associé au MCB 112
Si le module de thermistance certifié Ex MCB 112, qui utilise la borne 37 comme canal de mise hors tension pour motif de sécurité, est raccordé, la sortie
X44/11 du MCB 112 doit être liée (AND) au capteur de sécurité (tel que bouton d'arrêt d'urgence, commutateur de sécurité, etc.) qui active l'arrêt de
sécurité. La logique AND elle-même doit être conforme à EN 954-1, catégorie de sécurité 3. La connexion depuis la sortie de la logique AND sûre à la
borne 37 Arrêt de sécurité doit être protégée contre les courts-circuits. Voir schéma ci-dessous :

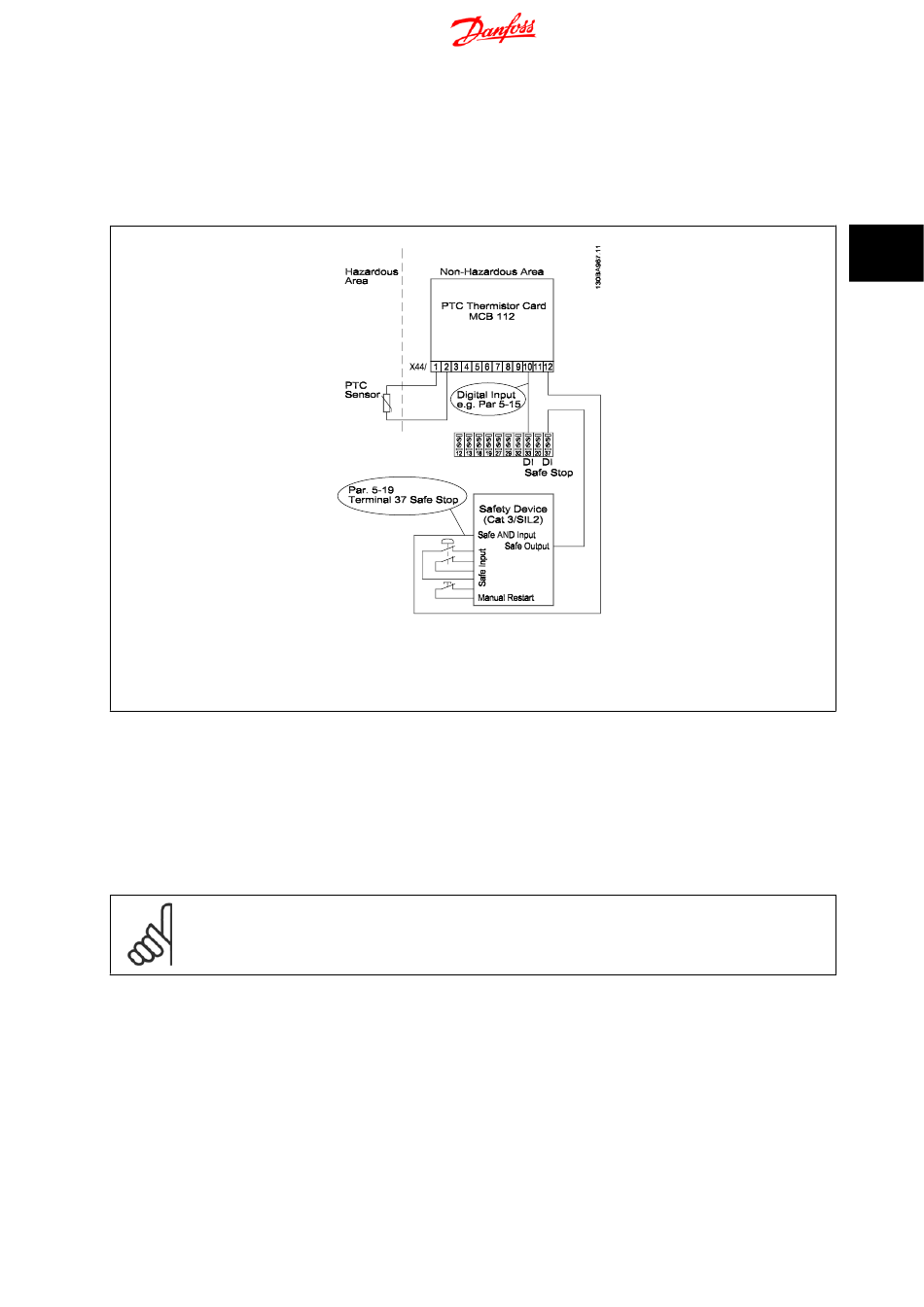

Illustration 3.8: Illustration des aspects essentiels de l'installation d'une combinaison d'arrêt de sécurité et de MCB 112. Le diagramme montre
une entrée de redémarrage pour le dispositif de sécurité externe. Cela signifie que dans cette installation, le Par. 5-19
Stop
pourrait être réglé sur la valeur [7] ou [8].
Réglages des paramètres du dispositif de sécurité externe en association avec MCB 112
SI MCB 112 est connecté, les choix supplémentaires ([4] – [9]) deviennent alors possibles pour le par. 5-19 (Borne 37 arrêt de sécurité). Les sélections
[1]* et [3] sont toujours disponibles, mais ne doivent pas être utilisées, car elles sont dédiées aux installations sans MCB 112 ou dispositif de sécurité
externe. Si [1]* ou [3] devaient être sélectionnés par erreur et si le MCB 112 est déclenché, le variateur de fréquence réagit avec une alarme Panne
dangereuse [A72] et place le variateur en roue libre de manière sûre sans redémarrage automatique. Les choix [4] et [5] ne doivent pas être sélectionnés
lorsqu'un dispositif de sécurité externe est utilisé. Ces choix servent uniquement lorsque le MCB 112 utilise l'arrêt de sécurité. Si les choix [4] ou [5] sont
sélectionnés par erreur et que le dispositif de sécurité externe déclenche l'arrêt de sécurité, le variateur de fréquence réagit par une alarme Panne
dangereuse [A72] et place le variateur en roue libre de manière sûre sans redémarrage automatique.
Les sélections [6] – [9] doivent être choisies pour l'association du dispositif de sécurité externe et du MCB 112.
N.B.!
Noter que les sélections [7] et [8] s'activent pour le redémarrage automatique lorsque le dispositif de sécurité externe est de nouveau
désactivé.
Ceci n'est autorisé que dans les cas suivants :
1. La prévention contre tout redémarrage indésirable est appliquée par les autres parties de l'installation d'arrêt de sécurité.
2. La présence en zone dangereuse peut être physiquement exclue lorsque l'arrêt de sécurité n'est pas actif. En particulier, les paragraphes suivants
de normes en application de la directive UE sur les machines doivent être observés : 5.2.1, 5.2.2 et 5.2.3. de la norme EN 954-1:1996 (ou
ISO 13849-1:2006), 4.11.3 et 4.11.4 de la norme EN 292-2 (ISO 12100-2:2003).
Voir le chapitre Exemples d'application pour de plus amples informations.
