6 Installation mécanique - Châssis de taille A,
B et C

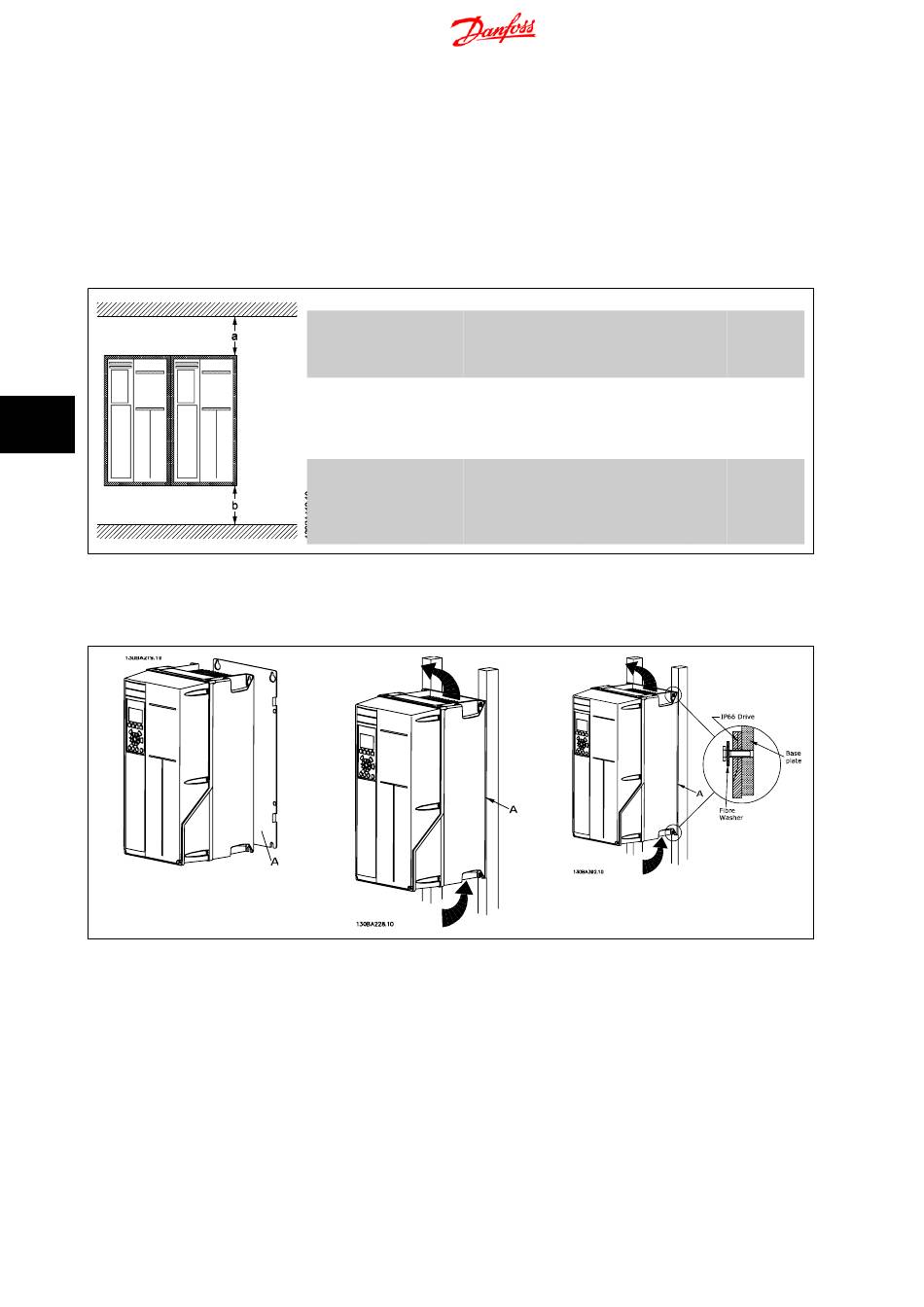

6.1.1 Montage mécanique
Tous les châssis de taille IP20 et les châssis de taille IP21/IP55, à l'exception de A1*, A2 et A3 permettent une installation côte à côteTous les variateurs
IP20 châssis ouverts, Nema 12 et Nema 4 peuvent être montés côte à côte..
Si le kit de protection IP21 est utilisé sur des châssis de taille A1, A2 ou A3, l'espace entre les variateurs doit être de 50 mm minimum.
Pour des conditions de refroidissement optimales, il faut veiller à ce que l'air circule librement au-dessus et en dessous du variateur. Voir tableau ci-
dessous.
6
Tableau 6.1: * FC 301 uniquement.
1. Forer des trous selon les mesures données.
2. Prévoir des vis convenant à la surface de montage du variateur de fréquence. Resserrer les quatre vis.
Tableau 6.2: Pour les châssis de montage A5, B1, B2, B3, B4, C1, C2, C3 and C4 sur un mur non résistant, le variateur doit être livré avec une plaque
arrière A en raison de l'insuffisance d'air de refroidissement sur le radiateur.
106
Passage d'air pour les différentes tailles de châssis
Taille
de
A1* A2 A3 A5
châs-
sis :
a
100 100 100 100
(mm) :
b
100 100 100 100
(mm) :
MG.33.BB.04 - VLT® est une marque déposée Danfoss
Manuel de configuration du FC 300
B1 B2 B3 B4 C1
200 200 200 200 200
200 200 200 200 200
C2 C3 C4
225 200 225
225 200 225
