7 Installation mécanique - Châssis de taille D,
E et F

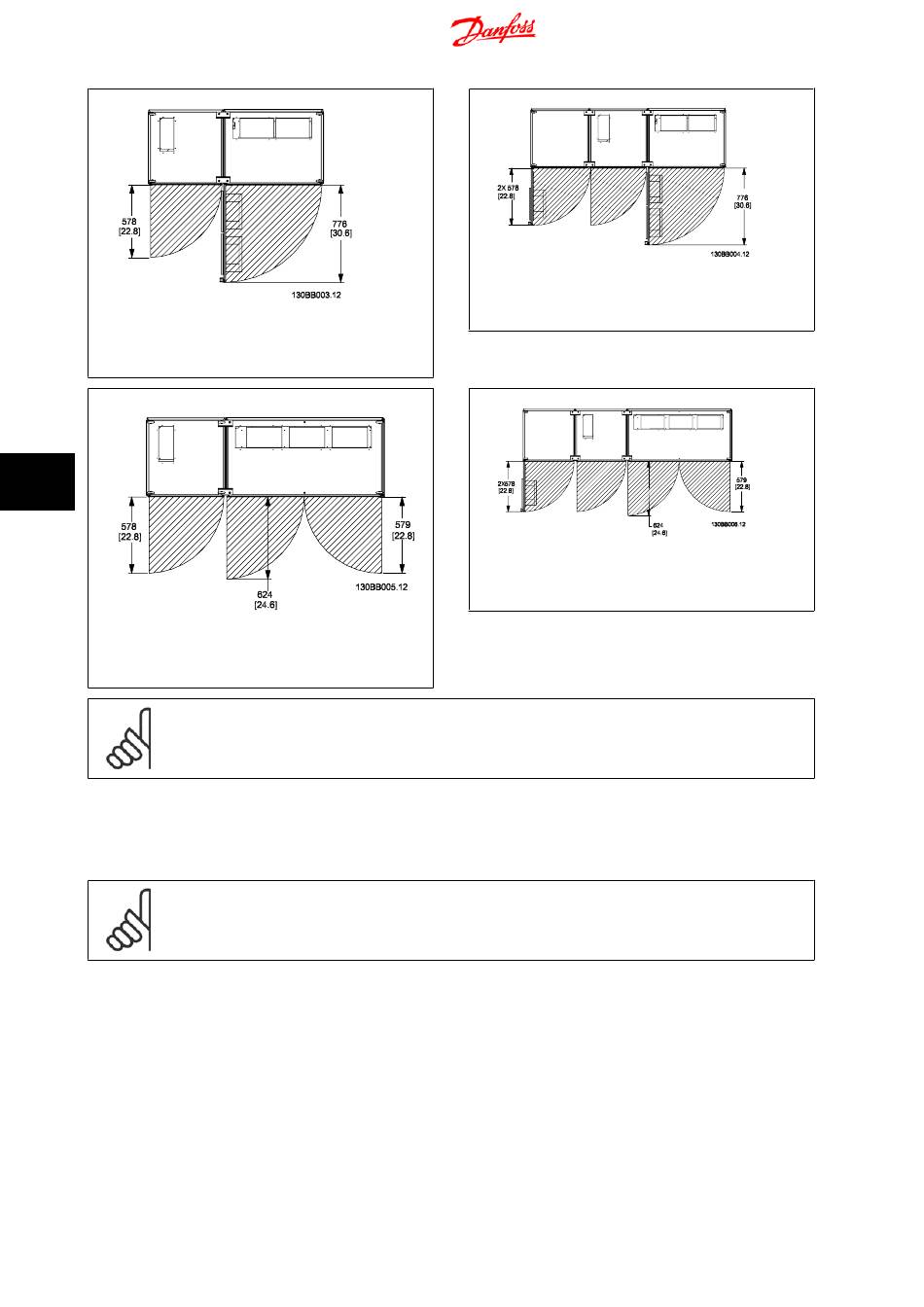

Illustration 7.9: Espace devant le type de protection IP21/
IP54, châssis de taille F1.
7
Illustration 7.11: Espace devant le type de protection IP21/
IP54, châssis de taille F2.
N.B.!
Circulation d'air, voir
Accès aux câbles
Veiller à ce que l'accès aux câbles soit possible, y compris en tenant compte de la nécessité de plier les câbles. Comme la protection IP00 présente une
ouverture en bas, les câbles doivent être fixés au panneau arrière de la protection où est monté le variateur de fréquence, c.-à-d. à l'aide d'étriers de
serrage.
N.B.!
Tous les serre-câbles et les cosses sont montés dans la largeur de la barre omnibus de connexion
120
Dimensions mécaniques
aux pages précédentes
MG.33.BB.04 - VLT® est une marque déposée Danfoss
Manuel de configuration du FC 300
Illustration 7.10: Espace devant le type de protection IP21/
IP54, châssis de taille F3.
Illustration 7.12: Espace devant le type de protection IP21/
IP54, châssis de taille F4.
