Manuel de configuration du FC 300

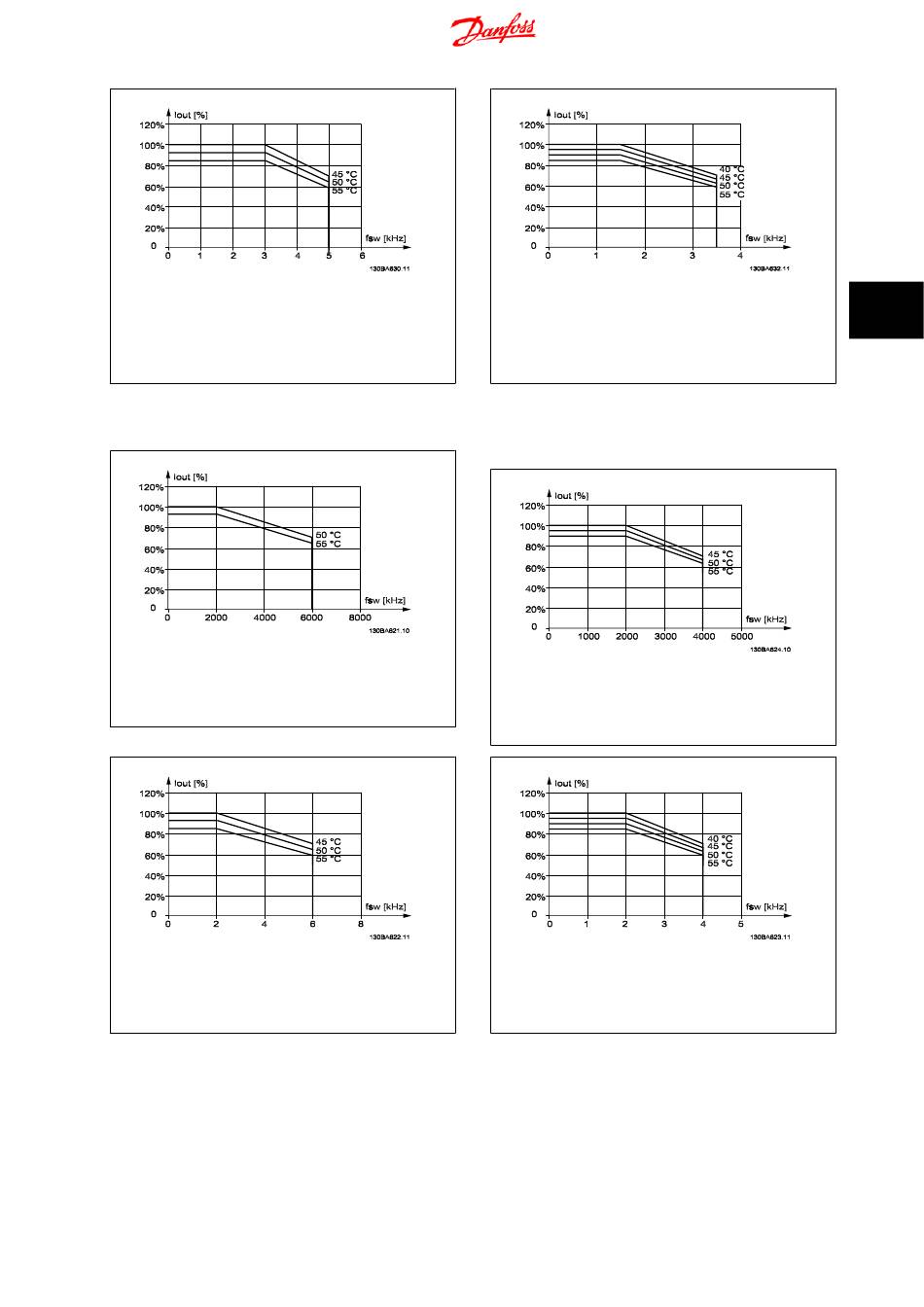

Illustration 4.23: Déclassement de I
T pour châssis de taille D à 690 V, utilisant 60 PWM
AMB, MAX
en mode couple normal (surcouple de 110 %). Remarque :
uniquement
P315 .
Châssis de taille E et F
60 PWM : Pulse Width Modulation (modulation d'impulsions en
durée), 380-500 V
Illustration 4.25: Déclassement de I
T pour châssis de taille E à 500 V, utilisant 60 PWM
AMB, MAX
en mode couple élevé (surcouple de 160 %)
Illustration 4.27: Déclassement de I
T pour châssis de taille E à 500 V, utilisant 60 PWM
AMB, MAX
en mode couple normal (surcouple de 110 %)
pour différentes
sortie
SFAVM : Stator Frequency Asyncron Vector Modulation (modu-
lation vectorielle asynchrone à fréquence statorique), 380-500
V
pour différentes
sortie
pour différentes
sortie
MG.33.BB.04 - VLT® est une marque déposée Danfoss
Illustration 4.24: Déclassement de I
T pour châssis de taille D à 690 V, utilisant SFAVM
AMB, MAX
en mode couple normal (surcouple de 110 %). Remarque :
uniquement
P315 .
Illustration 4.26: Déclassement de I
T pour châssis de taille Eà 500 V, utilisant SFAVM en
AMB, MAX
mode couple élevé (surcouple de 160 %)
Illustration 4.28: Déclassement de I
T pour châssis de taille E à 500 V, utilisant SFAVM en
AMB, MAX
mode couple normal (surcouple de 110 %)
4 Sélection du FC 300
pour différentes
sortie
4
pour différentes
sortie
pour différentes
sortie
85
