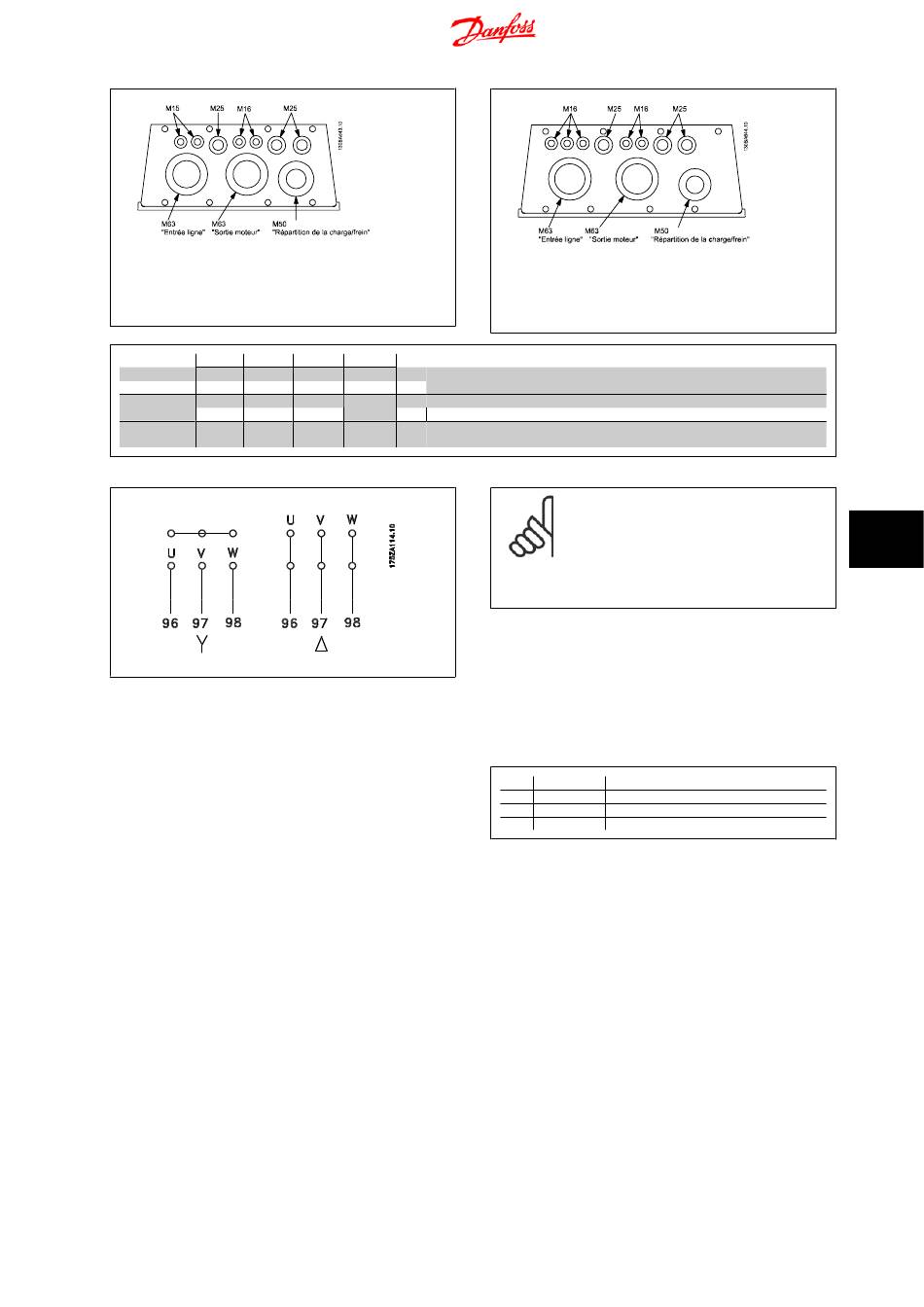

Illustration 8.16: Orifices d'entrée de câble pour châssis de
taille C1. L'utilisation proposée des orifices n'est qu'une sug-
gestion et d'autres solutions sont possibles.
Borne n° 96 97
U V
U1 V1
W2 U2
U1 V1
1) Mise à la terre

8.1.4 Raccordement de relais

Pour définir le relais de sortie, voir le groupe de paramètres 5-4* Relais.
98 99
W Tension moteur 0 à 100 % de la tension secteur
PE 1)
3 fils hors du moteur
W1 Raccordement en triangle
PE 1)
V2 6 fils hors du moteur
W1 PE 1) Raccordement en étoile U2, V2, W2
U2, V2 et W2 à interconnecter séparément.
MG.33.BB.04 - VLT® est une marque déposée Danfoss
Illustration 8.17: Orifices d'entrée de câble pour châssis de
taille C2. L'utilisation proposée des orifices n'est qu'une sug-
gestion et d'autres solutions sont possibles.
N.B.!
Sur les moteurs sans papier d'isolation de phase ou
autre renforcement d'isolation convenant à un fonc-
tionnement avec alimentation de tension (par exemple
un variateur de fréquence), placer un filtre sinus à la
sortie du variateur de fréquence.
No. 01 - 02 Établissement (normalement ouvert)
01 - 03 Interruption (normalement fermé)
04 - 05 Établissement (normalement ouvert)
04 - 06 Interruption (normalement fermé)
