Manuel de configuration du FC 300
Informations pour les commandes
Protection Rittal TS-8
1 800 mm
2 000 mm
2 200 mm
Contenu du kit
• Composants de la gaine
• Matériel de montage
• Matériau d'étanchéité
• Livré avec kits de châssis D3 et D4 :
• 175R5639 - Modèles de montage et découpe supérieure/inférieure pour protection Rittal.
• Livré avec kits de châssis E2 :
• 175R1036 - Modèles de montage et découpe supérieure/inférieure pour protection Rittal.
Toutes les fixations sont :
• 10 mm, écrous M5 couple de 2,3 Nm, ou
• vis Torx T25 couple de 2,3 Nm.
N.B.!
Pour plus d'informations, se reporter au
Gaines externes
Si une gaine supplémentaire est ajoutée en externe au boîtier métallique Rittal, la chute de pression dans la conduite doit être calculée. Utiliser les
graphiques ci-dessous pour déclasser le variateur de fréquence selon la chute de pression.

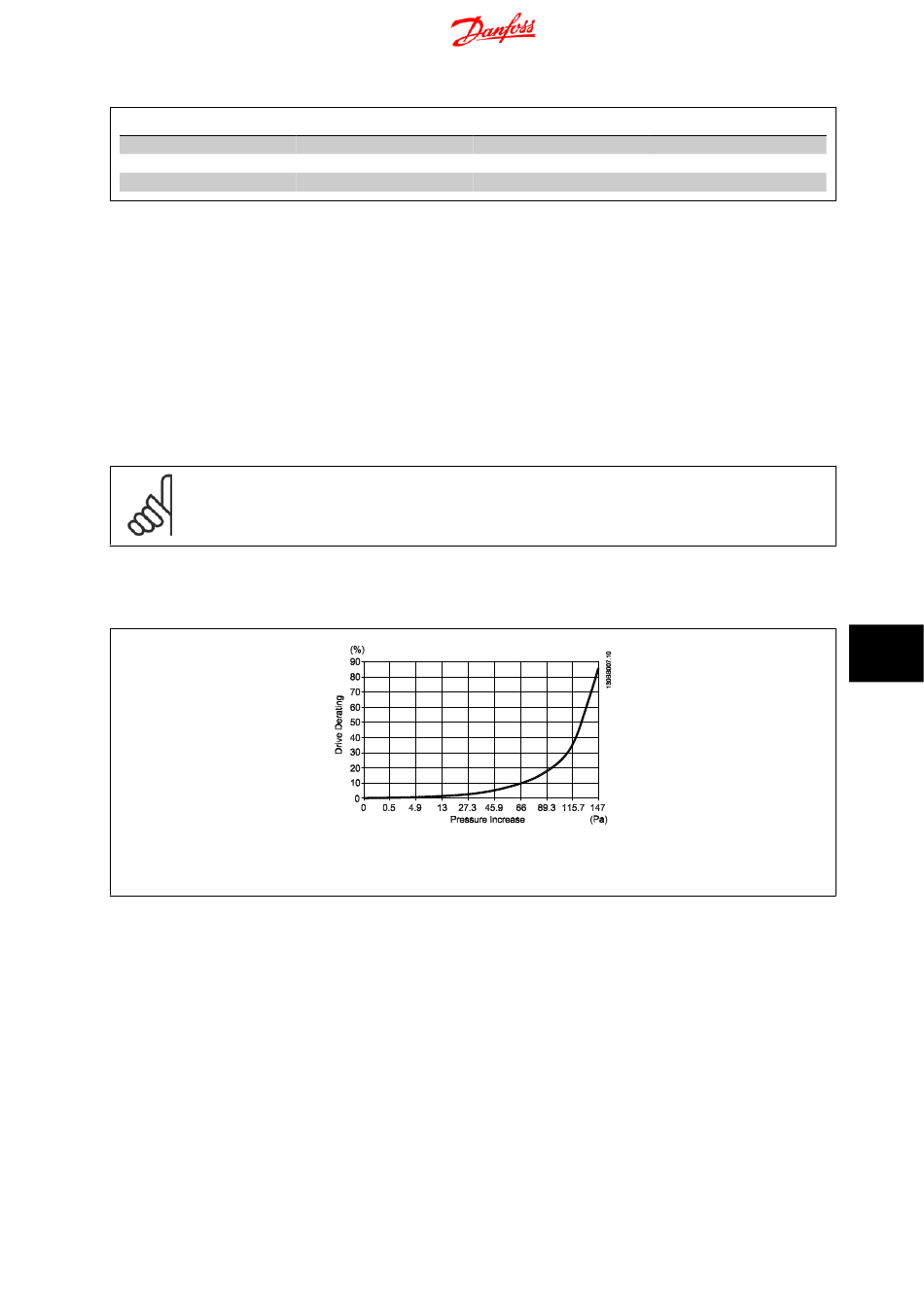

Illustration 10.9: Déclassement du châssis D en fonction du changement de pression
Débit d'air du variateur : 765 m3/h
N° de code kit châssis D3
176F1824
176F1826
Manuel d'utilisation du kit de gaine, 175R5640
MG.33.BB.04 - VLT® est une marque déposée Danfoss
N° de code kit châssis D4
176F1823
176F1825
.
10 Options et accessoires
N° de code châssis E2
Impossible
176F1850
176F0299
10
