8 Installation électrique

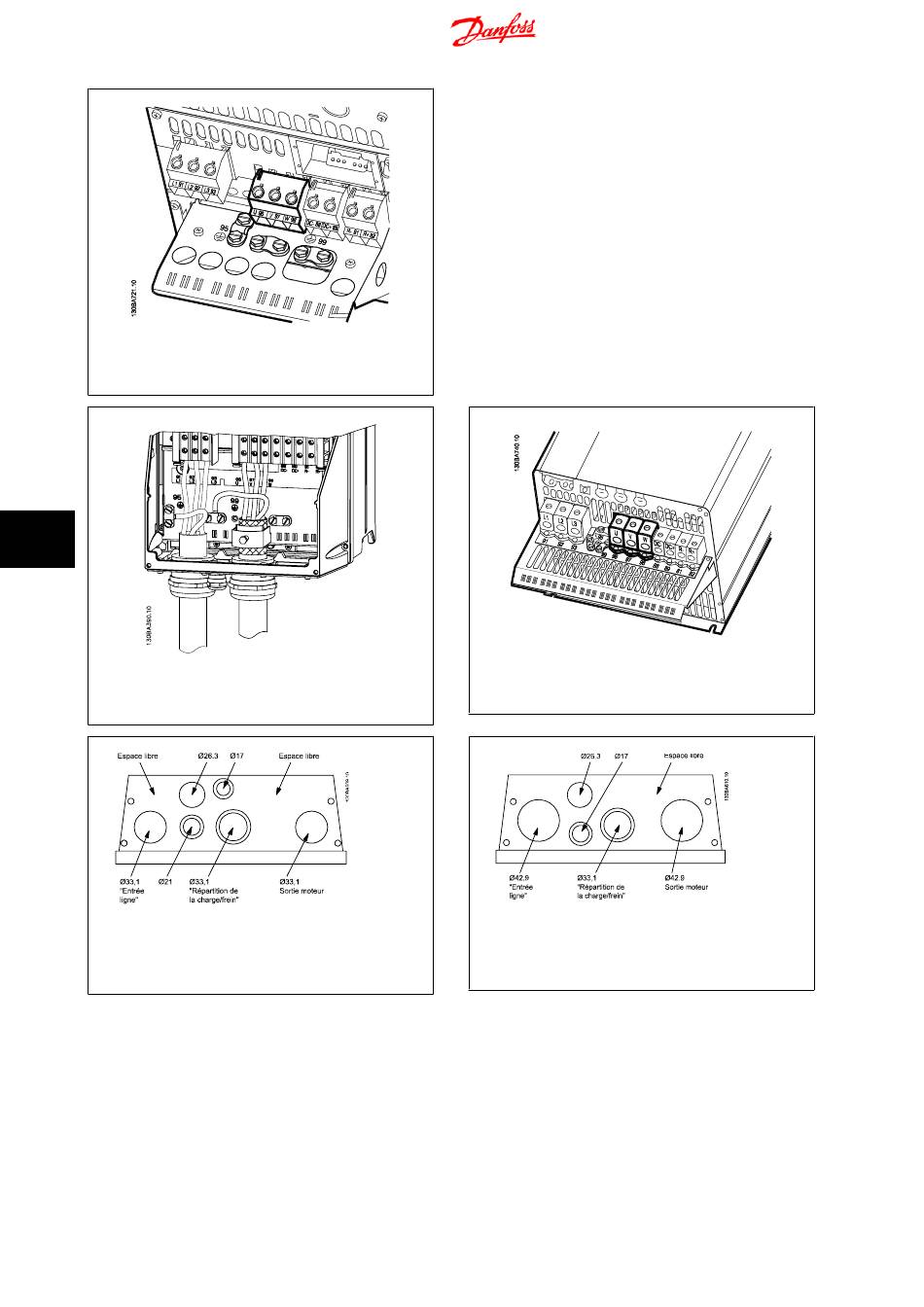

Illustration 8.11: Raccordement du moteur pour châssis de
taille B4 .
8
Illustration 8.12: Raccordement du moteur pour châssis de
taille C1 et C2 (IP21/NEMA type 1 et IP55/66/NEMA type 12)
Illustration 8.14: Orifices d'entrée de câble pour châssis de
taille B1. L'utilisation proposée des orifices n'est qu'une sug-
gestion et d'autres solutions sont possibles.
140
Illustration 8.13: Raccordement du moteur pour châssis de
taille C3 et C4.
Illustration 8.15: Orifices d'entrée de câble pour châssis de
taille B2. L'utilisation proposée des orifices n'est qu'une sug-
gestion et d'autres solutions sont possibles.
MG.33.BB.04 - VLT® est une marque déposée Danfoss
