8 Installation électrique
8.9.2 Utilisation de câbles selon critères CEM
recommande les câbles blindés tressés pour assurer aux câbles de commande une immunité conforme aux normes CEM et aux câbles moteur une émission
conforme aux normes CEM.
La capacité d'un câble de réduire le rayonnement de bruit électrique est déterminée par l'impédance de transfert (Z
ralement conçu pour réduire le transfert du bruit électrique ; cependant, un blindage avec une impédance de transfert plus faible (Z
qu'un blindage avec une impédance de transfert élevée (Z
Cette impédance (Z ) est rarement mentionnée par le fabricant du câble, mais il est souvent possible de l'estimer en évaluant la conception physique du
T
câble.
Elle peut être évaluée sur la base des facteurs suivants :
- Conductibilité du matériel blindé.
- Résistance de contact entre les différents conducteurs de blindage.
- Couverture du blindage, c'est-à-dire la surface physique du câble recouverte par le blindage, souvent indiquée en pourcentage.
- Type de blindage, c'est-à-dire tressé ou torsadé.

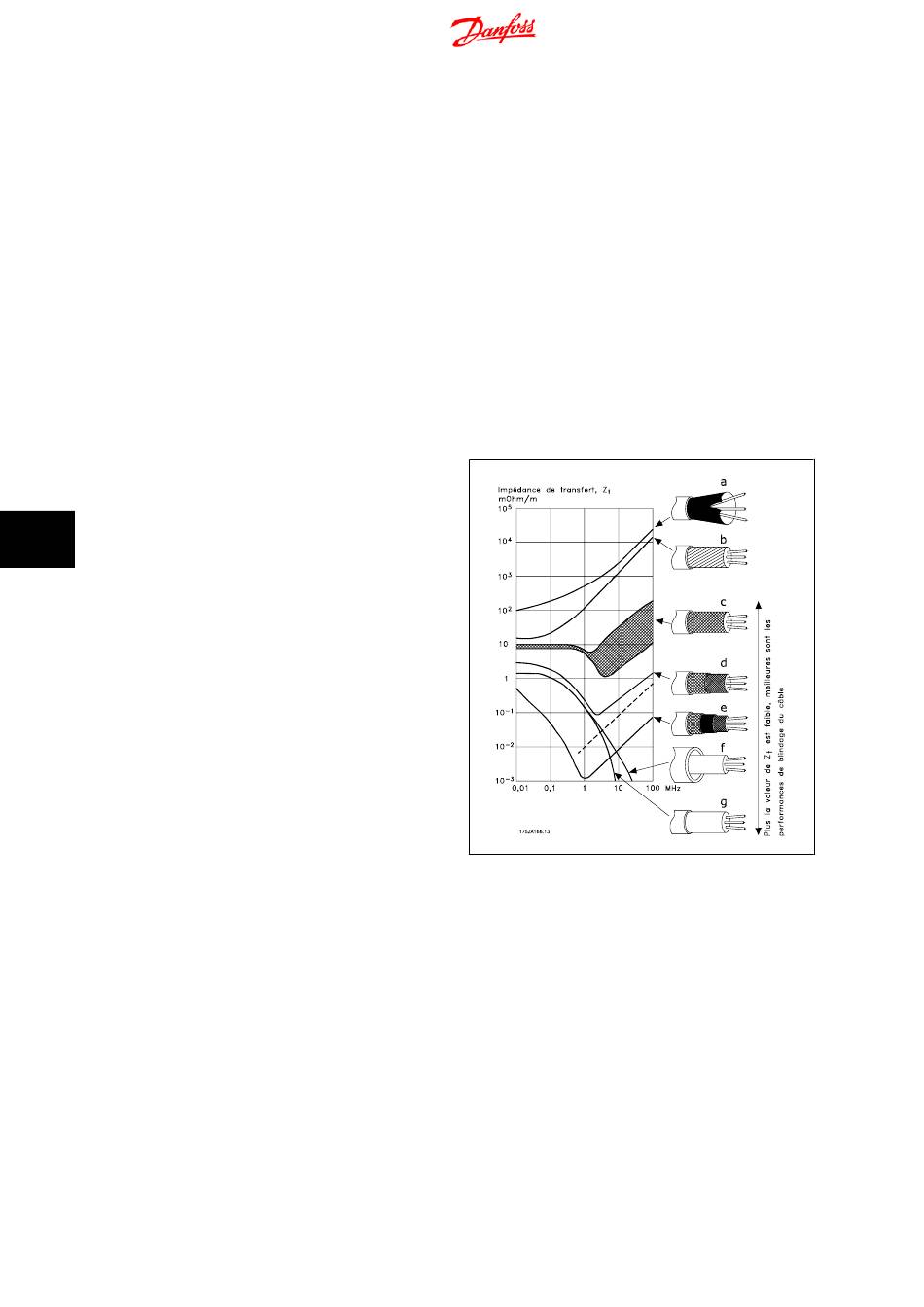

a. Blindage aluminium sur fil en cuivre.
b. Fil cuivré tressé ou fil d'acier blindé.
c. Fil d'acier tressé en une seule couche avec divers taux de cou-
8
verture de blindage.
C'est le câble de référence Danfoss.
d. Fil cuivré tressé en deux couches.
e. Deux couches de fil cuivré avec couche intermédiaire magnéti-
que, blindée.
f. Câble gainé de cuivre ou d'acier.
g. Conduite de plomb avec 1,1 mm d'épaisseur de paroi.
