N.B.!
Le courant nominal des variateurs dans les châssis D3 et D4 est déclassé de 3 % lors de l'ajout du kit NEMA 3R. Les variateurs dans
les châssis E2 ne nécessitent aucun déclassement.
N.B.!
Un ou plusieurs ventilateurs de porte sont nécessaires sur le boîtier métallique Rittal pour éliminer les déperditions de chaleur non
prises en charge par le canal de ventilation arrière du variateur. Le débit d'air minimum requis des ventilateurs de porte à la température
ambiante maximale du variateur pour les D3 et D4 est de 391 m3/h. Il est de 782 m3/h pour E2. Si la température ambiante est
inférieure au seuil maximal ou si des composants sont ajoutés dans la protection, un calcul doit être effectué pour garantir que le débit
d'air permet de refroidir l'intérieur de la protection Rittal.
Informations pour les commandes
Châssis de taille D3 : 176F4600
Châssis de taille D4 : 176F4601
Châssis de taille E2 : 176F1852
Contenu du kit :
• Composants de la gaine
• Matériel de montage
• 2 vis Torx M5 16 mm pour cache de la ventilation supérieure
• 10 mm, M5 pour fixation de la plaque de montage du variateur
sur la protection
• Écrous M10 pour fixation du variateur sur la plaque de montage
• Matériau d'étanchéité
N.B.!
Pour plus d'informations, consulter les instructions

10.13.3 Installation sur socle

Ce chapitre décrit l'installation d'une unité sur socle disponible pour les
châssis D1 et D2 de variateurs de fréquence. Il s'agit d'un socle haut de
200 mm qui permet le montage au sol de ces châssis. La façade du socle
a des ouvertures pour faciliter l'entrée d'air vers les composants de puis-
sance.
La plaque presse-étoupe du variateur de fréquence doit être installée
pour fournir un refroidissement adapté des composants de commande du
variateur via le ventilateur de porte et maintenir les degrés de protection
IP21/NEMA 1 ou IP54/NEMA 12 des armoires.
Un seul socle s'adapte aux châssis D1 et D2. Le numéro de code est 176F1827. Le socle est fourni en standard pour le châssis E1.
Exigences de couple :
1.
2.
3.
4.
175R5922
MG.33.BB.04 - VLT® est une marque déposée Danfoss
10 Options et accessoires
Couple vis/écrous M5 à 2,3 Nm
Couple vis/écrous M6 à 3,9 Nm
Couple écrous M10 à 20 Nm
Couple vis Torx T25 à 2,3 Nm

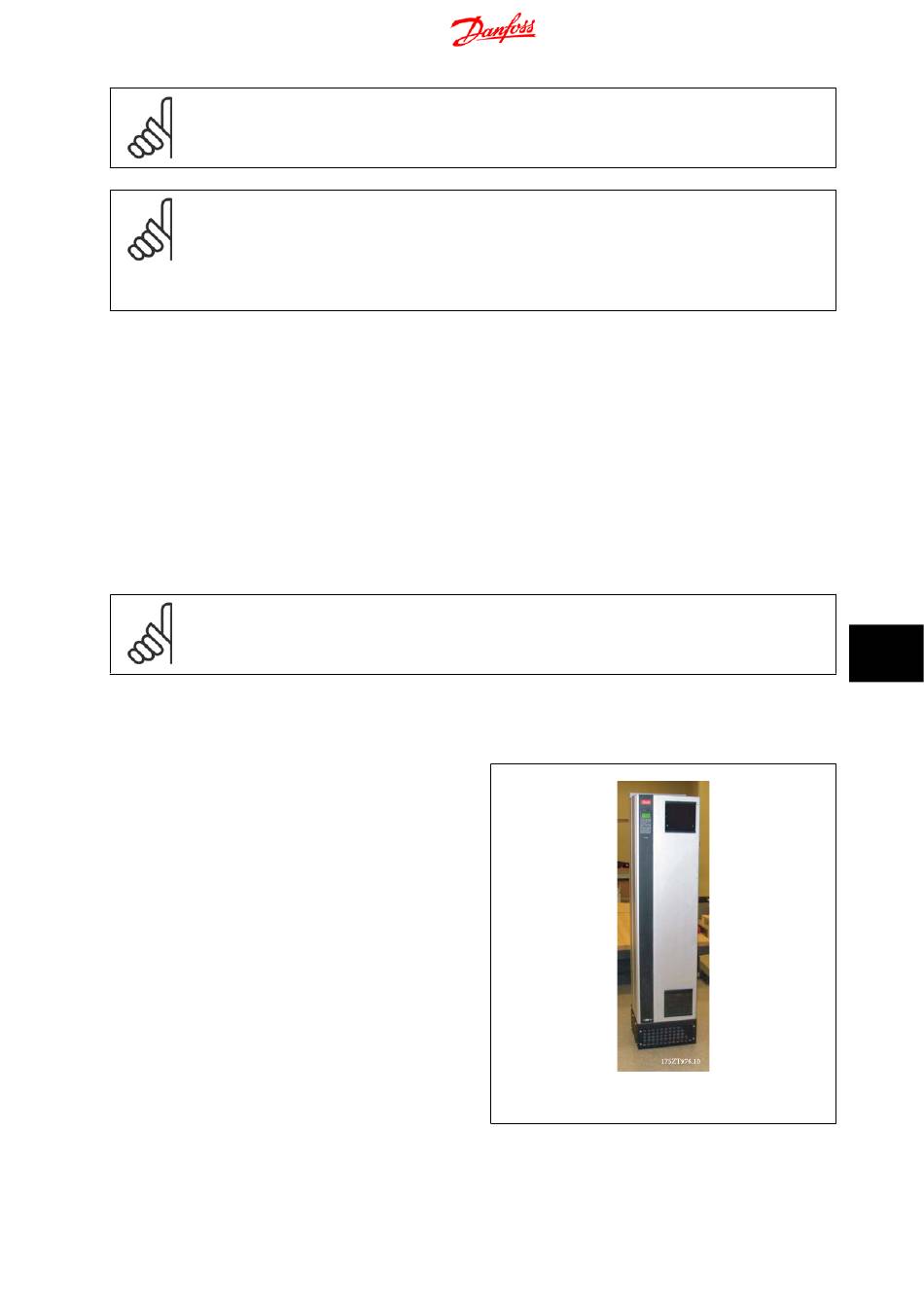

Illustration 10.12: Variateur sur socle
