9 Exemples d'application

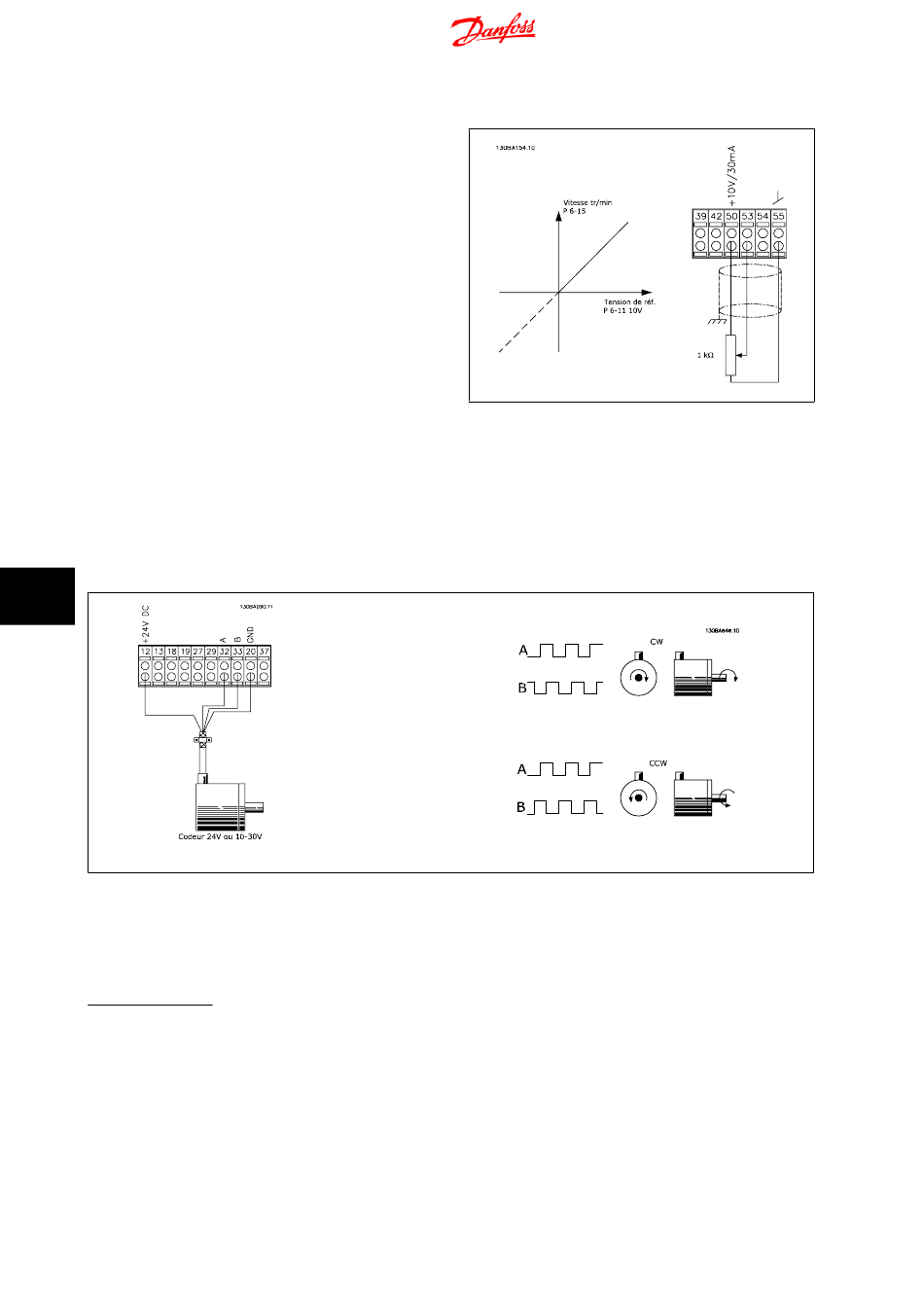

9.1.3 Référence du potentiomètre
Référence de tension via un potentiomètre :
Source de référence 1 = [1]
Borne 53, basse tension = 0 volt
Borne 53, haute tension = 10 volts
Borne 53, Réf. bas/signal de retour = 0 tr/min
Borne 53, réf.haute/signal de retour = 1 500 tr/min
Commutateur S201 = Inactif (U)

9.1.4 Raccordement du codeur

Le but de cette consigne est de faciliter le processus de raccordement du codeur au variateur de fréquence. Avant d'installer le codeur, les réglages
élémentaires pour un système de contrôle de vitesse en boucle fermée sera montré.
Connexion du codeur au variateur de fréquence.
9
Codeur incrémental 24 V. Longueur max. de câble 5 m.

9.1.5 Direction du codeur

La direction de codeur est déterminée par l'ordre des impulsions entrant dans le variateur.
La direction horaire (CW) signifie que le canal A est 90 degrés électriques avant le canal B.
La direction antihoraire (CCW) signifie que le canal B est 90 degrés électriques avant A.
La direction déterminée en examinant l'extrémité de l'arbre.
184
Entrée analogique 53
(défaut)
