7.2.5 Emplacements des bornes - châssis de taille F
N.B.!
Les châssis F ont quatre tailles différentes, F1, F2, F3 et F4. F1 et F2 se composent d'une armoire d'onduleur à droite et d'une armoire
de redresseur à gauche. F3 et F4 disposent d'une armoire d'options supplémentaire à gauche du redresseur. F3 correspond à F1 avec
une armoire d'options supplémentaire. F4 correspond à F2 avec une armoire d'options supplémentaire.
Emplacement des bornes - châssis de taille F1 et F3

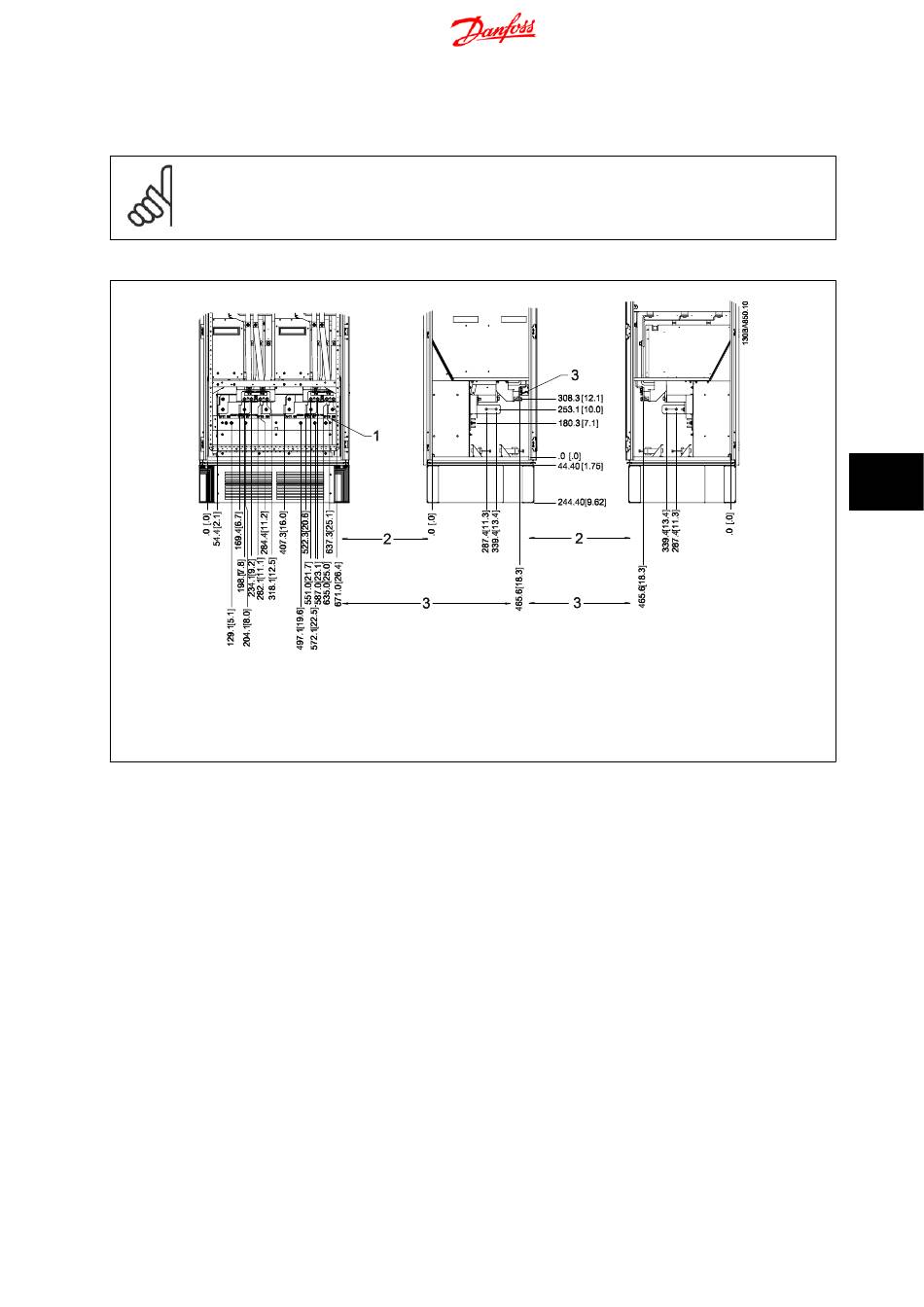

Illustration 7.22: Emplacement des bornes - Armoire d'onduleur - F1 et F3 (vues avant, gauche et droite)
1) Barre de mise à la terre
2) Bornes du moteur
3) Bornes de freinage
MG.33.BB.04 - VLT® est une marque déposée Danfoss
7 Installation mécanique - Châssis de taille D,
E et F
