Manuel de configuration du FC 300
Bloc de texte :
Un bloc de texte est utilisé pour lire ou écrire des textes via le bloc de données.

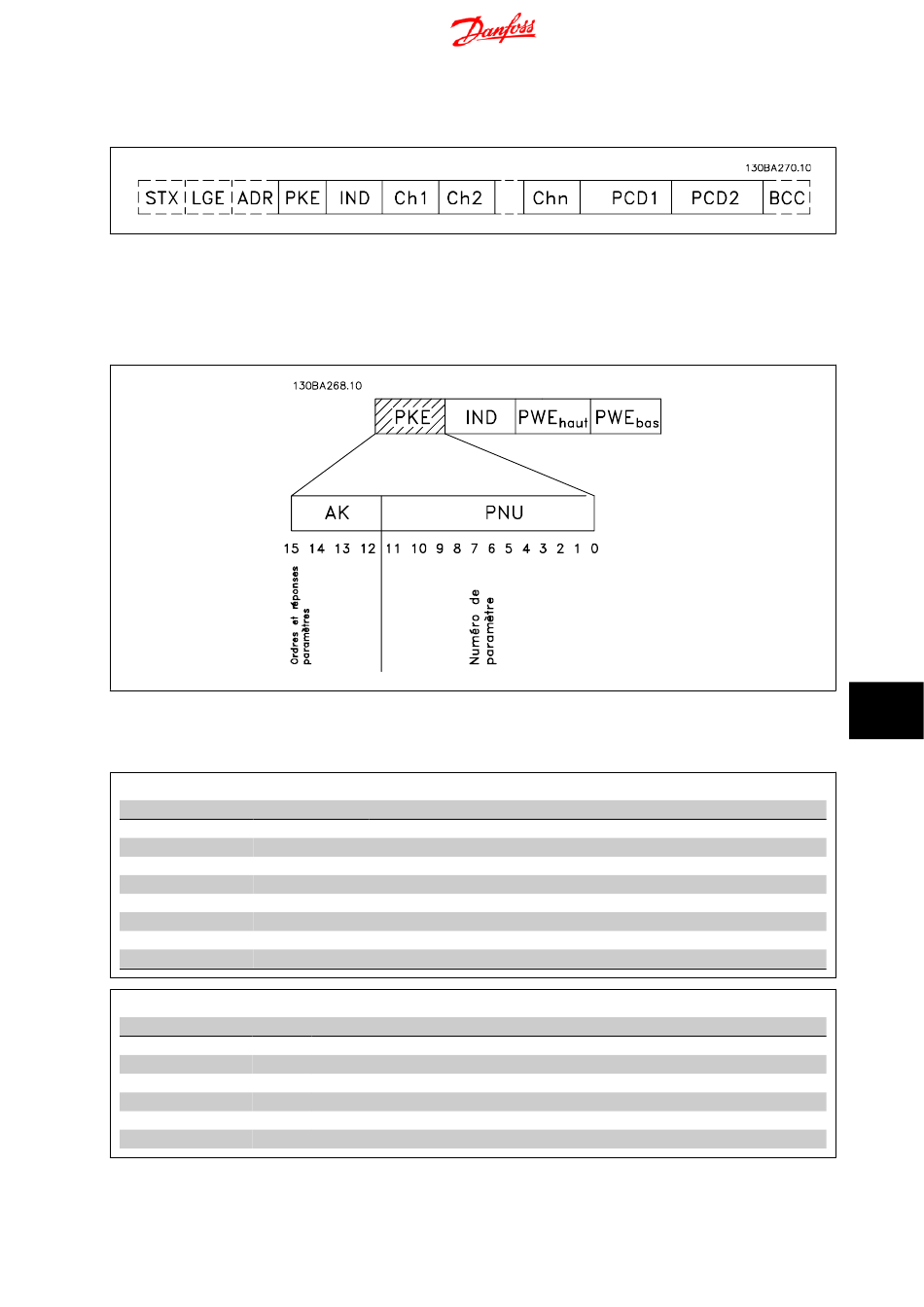

11.4.7 Champ PKE
Le champ PKE contient deux sous-champs : ordre et réponse de paramètres AK et numéro de paramètres PNU :
Les bits 12 à 15 sont utilisés pour le transfert d'ordres de paramètres du maître à l'esclave ainsi que pour la réponse traitée par l'esclave et renvoyée au
maître.
Ordres de paramètres maître ⇒ esclave
Bit n°
15 14 13
0 0 0
0 0 0
0 0 1
0 0 1
1 1 0
1 1 1
1 1 1
Réponse esclave ⇒ maître
Bit n°
15 14 13
0 0 0
0 0 0
0 0 1
0 1 1
1 1 1
Ordre de paramètre
12
0 Pas d'ordre
1 Lire valeur du paramètre
0 Écrire valeur du paramètre en RAM (mot)
1 Écrire valeur du paramètre en RAM (mot double)
1 Écrire valeur du paramètre en RAM et EEPROM (mot double)
0 Écrire valeur du paramètre en RAM et EEPROM (mot)
1 Lire/écrire texte
Réponse
12
0 Pas de réponse
1 Valeur du paramètre transmise (mot)
0 Valeur du paramètre transmise (mot double)
1 Ordre impossible à exécuter
1 Texte transmis
