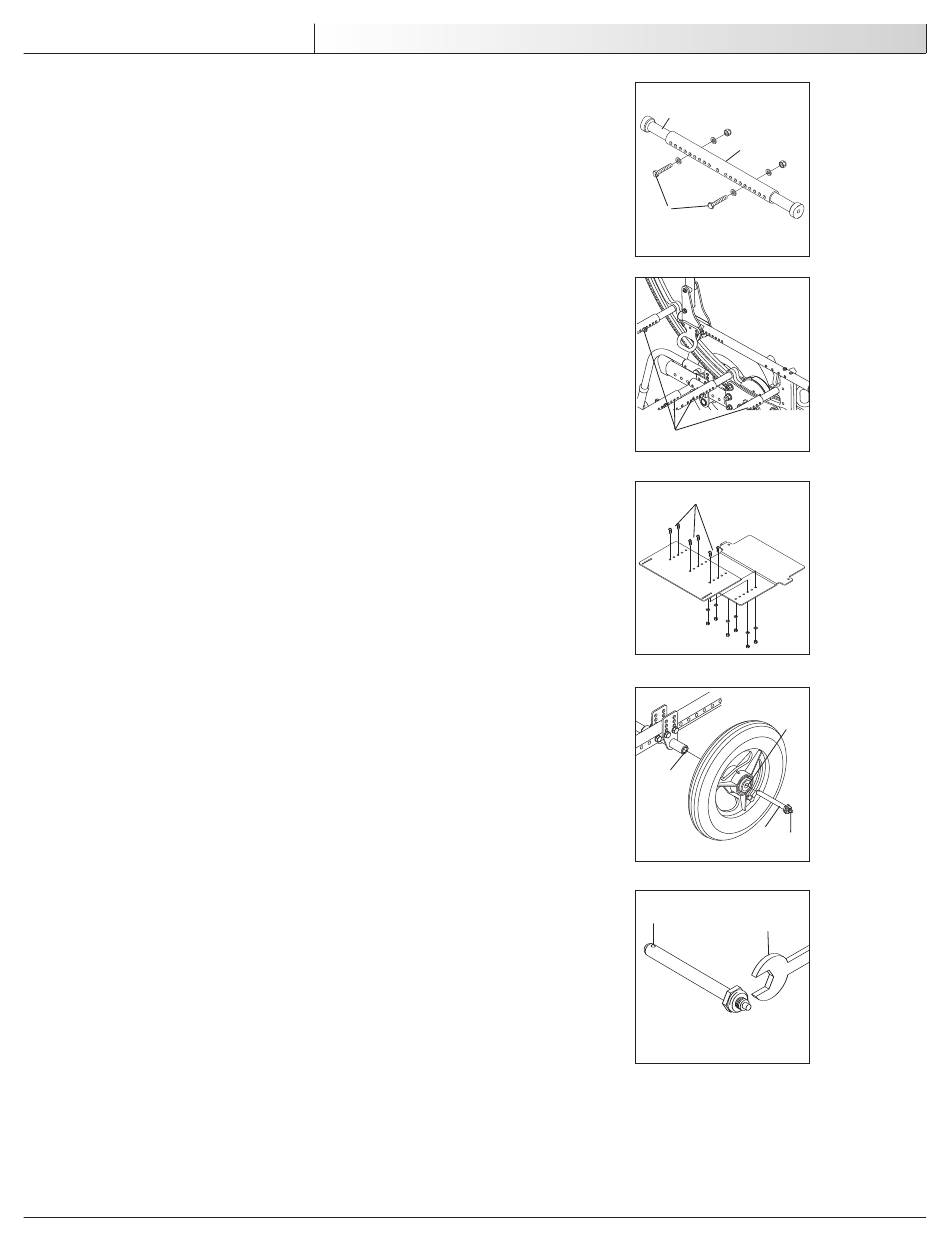

Q. LARGEUR DU CHASSIS
Le châssis du fauteuil IRIS peut passer d'une largeur de 35,5 à 56 cm tout en conservant
ses composants actuels. Chaque trou des deux côtés du montant permet de modifier la
largeur de 2,5 cm..
1. Réglage de la largeur
a. Enlevez les boulons (C) d'un côté de chacun des tubes cylindriques (D).
b. Faites glisser l'extension coulissante (E) à la largeur désirée en fonction de la matrice
du bon de commande.
c. Replacez et resserrez les boulons de tous les tubes cylindriques.
d. Répétez les étapes de l'autre roue.
REMARQUE IMPORTANTE – La largeur doit être exactement la même de chaque côté du fauteuil et
l'alignement des trous doit rester horizontal.
NOTE– Pour le réglage de la largeur du châssis, le serrage dynamométrique sera de 22,58 Nm.
R. PLATE-FORME DU SIÈGE
Vous pouvez modifier la profondeur de la plate-forme du siège du fauteuil IRIS.
Réglage de la profondeur
a. Desserrez et retirez tous les boulons (F).
b. Réglez la plate-forme à la profondeur désirée.
c. Revissez tous les boulons.
S. INSTALLATION DU COUSSIN
a. Placez le coussin sur la plate-forme avec le tissu adhérant contre le siège. Le côté
biseauté du coussin doit être à l'avant.
b. Appuyez fermement dessus pour le caler.
T. AXE ARRIÈRE
1. Montage et démontage des roues arrière (en option)
N'utilisez pas le fauteuil AVANT d'avoir vérifié que les deux axes à déverrouillage rapide
sont enclenchés. Un axe déverrouillé risque de se détacher pendant l'utilisation du fauteuil
et de faire tomber l'utilisateur.
NOTE– L'axe n'est verrouillé que si le bouton à déverrouillage rapide (A) sort complètement.
2. Pour monter la roue
a. Appuyez sur le bouton à déverrouillage rapide (A). Cela libère les roulements à billes
à l'autre extrémité.
b. Insérez l'axe dans le moyeu de la roue arrière (B).
c. Continuez à appuyer sur le bouton (A) tout en faisant glisser l'axe (C) dans le man-
chon de l'essieu (D).
d. Lâchez le bouton pour enclencher l'axe à l'intérieur du manchon. Ajustez l'axe s'il ne
s'enclenche pas.
e. Répétez les étapes pour l'autre roue.
3. Pour démonter la roue
a. Appuyez sur le bouton à déverrouillage rapide (A).
b. Retirez la roue en faisant glisser l'axe (C) hors du manchon (D).
c. Répétez les étapes pour l'autre roue.
4. Réglage de l'essieu de la roue arrière
Pour un bon fonctionnement du fauteuil, veillez à ce que les manchons d'essieu restent
toujours bien serrés.
a. Pour régler l'essieu vous aurez besoin d'une clé _" afin de tourner les écrous d'essieu
extérieurs.
b. Vous utiliserez également une clé _" (E) pour maintenir le roulement à billes (F),
situé à l'autre extrémité de l'essieu et empêcher ce dernier de tourner.
c. Tournez l'écrou extérieur de l'essieu dans le sens contraire des aiguilles d'une montre
pour serrer.
d. Il ne devrait y avoir que 0,025 cm de jeu.
5. Répartition du poids
La répartition du poids entre les roues avant et arrière s'ajuste essentiellement en faisant
tourner les axes arrière vers l'avant et l'arrière.
Déplacer les axes VERS L'ARRIÈRE assure une plus grande stabilité vers l'avant et l'arrière.
