I X . R é g l a g e e t m o n t a g e

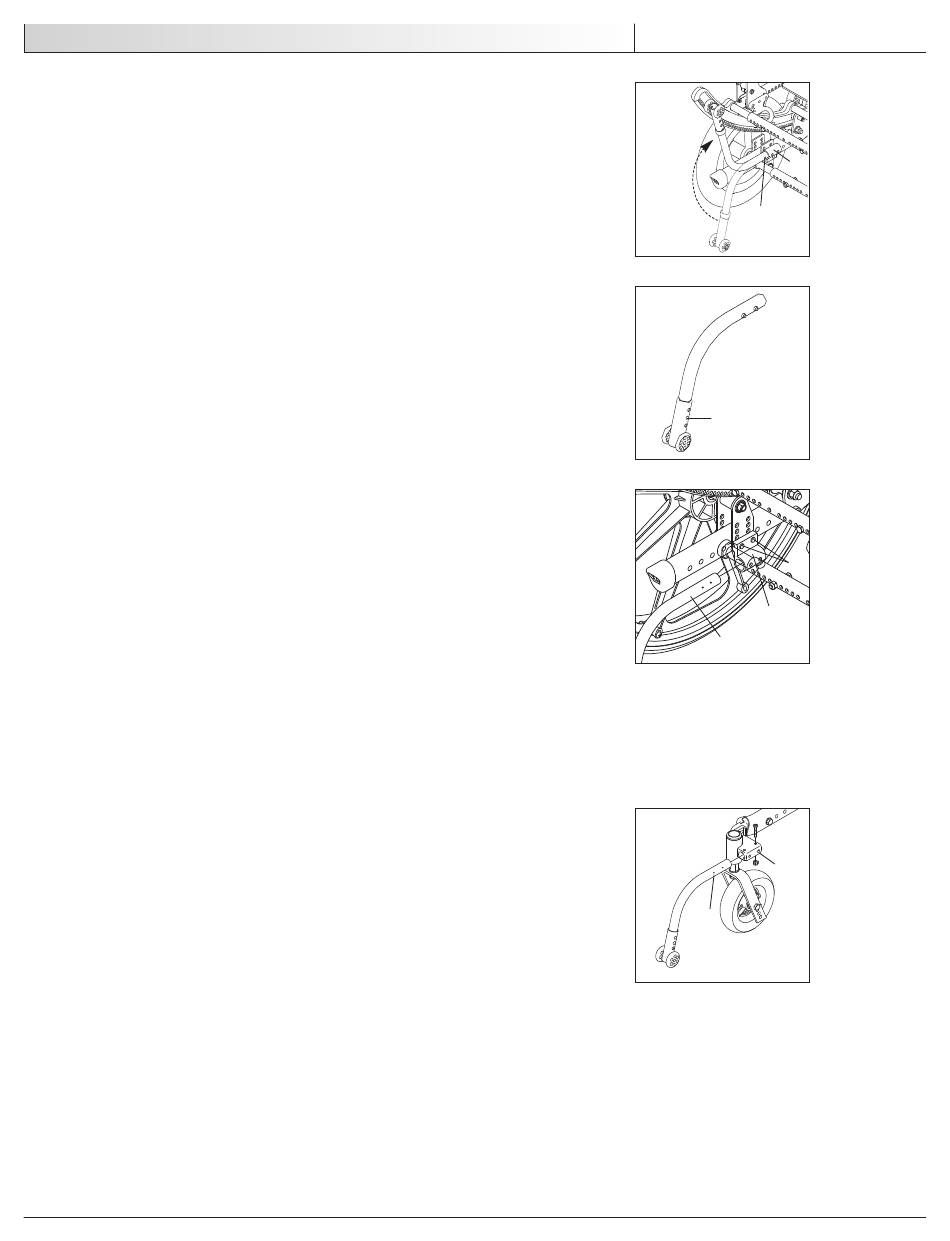

J. MONTAGE DES ROULETTES ANTI-BASCULE - ARRIERE
Il est recommandé de monter des roulettes anti-bascule sur tous les fauteuils roulants.
NOTE– Pour le montage des roulettes anti-bascule, le serrage dynamométrique sera de 39,51 Nm.
1. Insertion des montants de roulettes anti-bascule dans les tubes de logement
a. Appuyez sur la goupille de déverrouillage arrière (A) de sorte que les deux goupilles
de déverrouillage se rétractent vers l'intérieur.
b. Insérez le montant de la roulette anti-bascule dans le logement prévu à cet effet (B).
c. Faites tourner le montant de la roulette anti-bascule jusqu'à ce que la goupille de
déverrouillage apparaisse à travers le tube de logement.
d. Insérez le second montant de roulette anti-bascule de la même façon.
2. Rabattre les montants des roulettes anti-bascule vers le haut
Vous devez rabattre les montants des roulettes anti-bascule vers le haut à chaque fois qu'un
accompagnateur pousse votre fauteuil et quand vous voulez franchir des obstacles ou mon-
ter les trottoirs.
a. Appuyez sur la goupille de déverrouillage (A).
b. Maintenez la goupille enfoncée et faites pivoter le montant de la roulette anti-bas-
cule vers le haut (C).
c. Relâchez la goupille.
d. Répétez l'opération pour l'autre montant de roulette anti-bascule.
e. N'oubliez pas de redescendre les montants des roulettes anti-bascule après votre
manœuvre.
3. Réglage des roulettes anti-bascule
Vous devrez peut-être élever ou abaisser le montant des roulettes anti-bascule pour pouvoir
éviter confortablement les obstacles hauts de 4 cm à 5 cm).
a. Appuyez sur la goupille de déverrouillage (D) des roulettes anti-bascule de sorte que
la goupille de déverrouillage se rétracte vers l'intérieur.
b. Abaissez ou levez jusqu'à enclenchement dans l'un des trois ou quatre trous pré-percés.
c. Relâchez la goupille (D).
d. Réglez la seconde roulette anti-bascule de la même façon. Les deux roulettes anti-
bascule doivent être exactement à la même hauteur.
4. Réglage de la hauteur du tube de logement
a. Retirez les montants des roulettes anti-bascule (E) des tubes de logement (B).
b. Enlevez les boulons (F) du tube de logement.
c. Placez la plaque de fixation à la hauteur désirée. Vous pouvez au choix abaisser ou
relever le tube de logement.
d. Revissez les boulons (F).
e. Répétez l'opération pour l'autre tube de logement. Les deux plaques de fixation
doivent être exactement à la même hauteur.
f. Réinsérez les montants des roulettes anti-bascule.
K. MONTANTS DES ROULETTES ANTI-BASCULE - AVANT
Il est recommandé de monter des roulettes anti-bascule sur tous les fauteuils roulants.
NOTE– Pour les montants des roulettes anti-bascule, le serrage dynamométrique sera de 11,29 Nm
1. Insertion des roulettes anti-bascule dans les tubes de logement
a. Appuyez sur la goupille de déverrouillage avant (A) de sorte que les deux goupilles de
déverrouillage se rétractent vers l'intérieur.
b. Insérez le montant de la roulette anti-bascule dans le logement prévu à cet effet (B).
c. Tournez le montant de la roulette anti-bascule jusqu'à ce que la goupille de déver-
rouillage apparaisse à travers le tube de logement.
d. Insérez le second montant de roulette anti-bascule de la même façon.
2. Rabattre les montants des roulettes anti-bascule vers le haut
Voir la section J-2 Rabattre les montants des roulettes anti-bascule vers le haut.
3.Réglage des roulettes anti-bascule
Voir la section J-3 Réglage des roulettes anti-bascule.
F r a n ç a i s
B
C
A
D
F
B
E
B
A
63
931135 Rev. A
