62
F r a n ç a i s

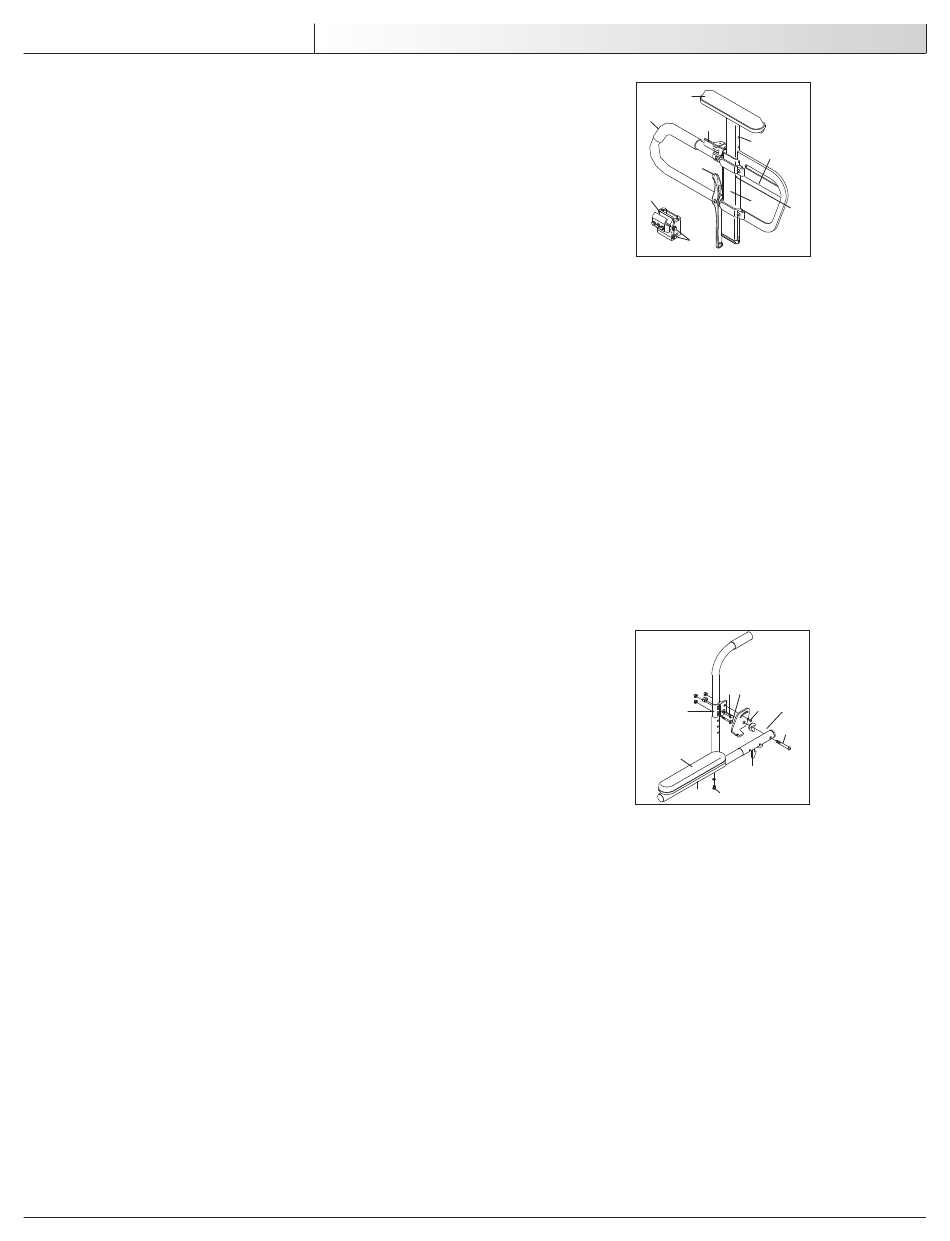

H. ACCOUDOIR A HAUTEUR REGLABLE (EN OPTION)
1. Installation
a. Faites glisser le montant extérieur (1) dans le tube de logement (2) monté sur le
châssis du fauteuil.
b. L'accoudoir s'enclenchera automatiquement.
2. Réglage de la hauteur
a. Desserrez le loquet de fixation supérieur (10).
b. Montez ou baissez l'accoudoir à la hauteur désirée.
c. Remettez le loquet en place.
d. Poussez l'accoudoir jusqu'à enclenchement du montant supérieur.
3. Retrait de l'accoudoir
a. Tirez sur le loquet de fixation (3).
b. Sortez l'accoudoir en le faisant glisser hors du tube de logement (2).
4. Installation de l'accoudoir
a. Replacez l'accoudoir dans le tube de logement (2).
b. Enfoncez-le jusqu'à enclenchement du loquet de fixation (3).
5. Réglage de l'ouverture du tube de logement de l'accoudoir
Pour réduire ou élargir la taille du montant extérieur de l'accoudoir dans le tube de logement :
a. Desserrez les quatre boulons (9) situés sur les côtés du tube de logement (2).
b. Tandis que l'accoudoir se trouve dans le tube de logement, serrez le tube à l'ouver-
ture désirée.
c. Resserrez les quatre boulons (9).
6. Réglage de l'ouverture du montant intérieur de l'accoudoir
a. Deux vis de réglage sont montées sur le montant extérieur de l'accoudoir (7).
b. Tournez les vis de réglage dans un sens ou dans l'autre en fonction de l'ouverture
désirée.
I. ACCOUDOIR RABATTABLE AVEC VERROUILLAGE
1. Rabattre l'accoudoir vers le haut et le bas
a. Desserrez le levier de fixation supérieur (B).
b. Rabattez l'accoudoir. Il reste fixé au montant arrière.
c. Placez l'accoudoir à la position désirée.
d. Le loquet (B) s'enclenche automatiquement.
2. Réglage de la hauteur
a. Desserrez les boulons (C, D) et retirez le tube rabattable.
b. Desserrez les boulons (E, F) et retirez le collier (J).
c. Abaissez ou levez le collier (J) à la position désirée.
d. Resserrez les boulons (E, F).
e. Remettez le tube rabattable en place et revissez les boulons (C, D).
f. Répétez les étapes pour l'autre accoudoir.
3. Réglage de l'inclinaison
a. Desserrez le boulon (D).
b. Réglez l'accoudoir à l'angle désiré à l'aide des trous pré-percés dans l'équerre d'incli-
naison.
c. Resserrez le boulon.
4. Réglage de la longueur (en option)
a. Enlevez la mousse ou le coussinet (A) de l'accoudoir.
b. Desserrez la vis (G) située dans le tube rabattable.
c. Placez le manchon (I) à la longueur désirée.
c. Resserrez la vis (G).
e. Replacez la mousse ou le coussinet.
931135 Rev. A
I X . R é g l a g e e t m o n t a g e
4
5
10
8
6
3
2
1
7
9
Accoudoir à hauteur réglable
1. Montant extérieur
2. Tube de logement standard
3. Loquet de déverrouillage de
l'accoudoir
4. Coussinet de l'accoudoir
5. Barre de transfert
6. Panneau latéral
7. Vis de réglage de la tension
du montant extérieur
8. Montant intérieur
9. Boulons de réglage du tube de
logement
10. Loquet de déverrouillage
supérieur
E F
H
D
J
C
A
B
G
I

Accoudoir rabattable avec verrouillage

A. Coussinet de l'accoudoir
B. Loquet de fixation supérieur
H. Tube de logement rabattable
I. Manchon
J. Collier
