I X . R é g l a g e e t m o n t a g e
IX. RÉGLAGE ET MONTAGE
NOTE – Les procédures de montage et de réglage décrites ci-après sont plus faciles à effectuer en
posant le fauteuil sur une table ou une surface plane, comme par exemple un établi.
REMARQUE SUR LE SERRAGE DYNAMOMÉTRIQUE – le serrage dynamométrique correspond au serrage
optimal devant être appliqué à une fixation particulière. Il est recommandé d'utiliser une clé
dynamométrique exprimée en Nm pour serrer les fixations des fauteuils roulants Quickie. A moins que
ce ne soit stipulé autrement utilisez un serrage dynamométrique de 60 in./Nm pour le montage de ce
fauteuil.

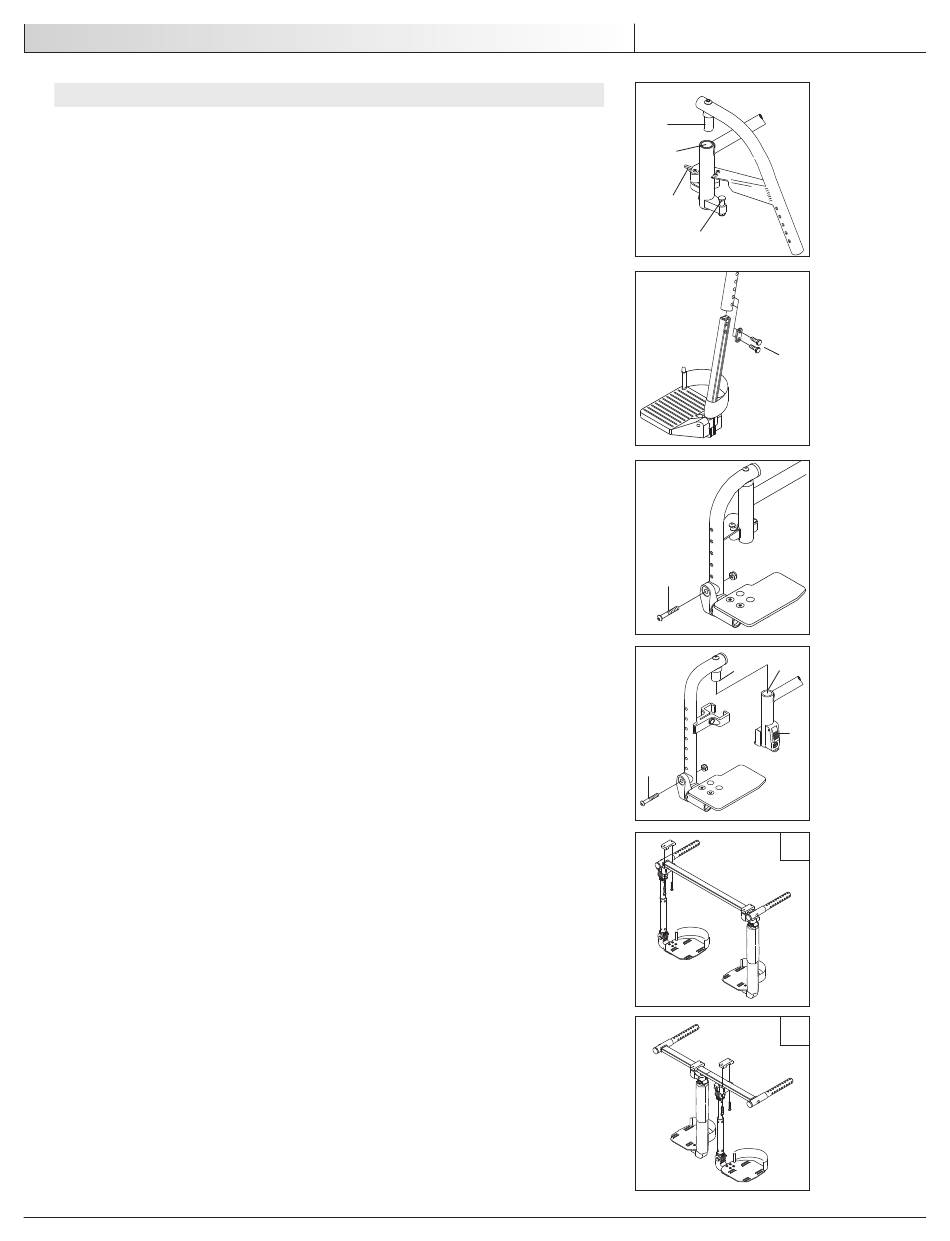

A. CROCHET DE SUSPENSION ET REPOSE-PIEDS RABATTABLES
A 60°, 70°, 70°V OU 90°
1. Installation
a. Placez le coulisseau à pivot rabattable (A) dans le logement (B) du tube avant avec
le repose-pieds orienté vers l'extérieur du châssis.
b. Faites pivoter le repose-pieds vers l'intérieur jusqu'à ce qu'il s'enclenche dans l'ergot
d'arrêt (C).
2. Retrait
a. Pour retirer le repose-pied, enfoncez le loquet de blocage (D) vers le châssis.
b. Faites pivoter le repose-pieds vers l'extérieur et levez-le.
3. Réglage de la hauteur avec le tube d'extension
a. Retirez les deux boulons (E) du tube du châssis.
b. Réglez la hauteur du repose-pieds.
c. Resserrez tous les boulons (E).
4. Réglage de la hauteur, fixation frontale
a. Desserrez et enlevez les boulons de fixation (F) du tube du châssis.
b. Levez ou abaissez les plaques d'appui du repose-pieds à la hauteur désirée, dans les
trous pré-percés du tube.
c. Revissez les boulons (F).
B. REPOSE-PIEDS AMOVIBLE HAUTE RESISTANCE (EN OPTION)
1. Installation
Faites glisser le coulisseau à pivot (A) dans le logement (B) du tube du châssis jusqu'à
enclenchement.
2. Retrait
Pour retirer le repose-pieds, enfoncez le loquet de blocage (C) tout en sortant le repose-
pieds du logement.
3. Réglage de la hauteur, fixation frontale
a. Desserrez et enlevez les boulons (D) du support de fixation du repose-pieds.
b. Levez ou abaissez les plaques d'appui du repose-pieds à la hauteur désirée, dans les
trous pré-percés du tube.
c. Revissez les boulons.
C. REPOSE-PIEDS POUR CONTRACTURES (EN OPTION)
1. Montage latéral
Peut se monter latéralement, comme le montre l'illustration (E).
2. Montage central
Peut se monter au milieu, comme le montre l'illustration (F).
F r a n ç a i s
A
B
D
C
E
F
B
A
C
D
E
F
