68
F r a n ç a i s

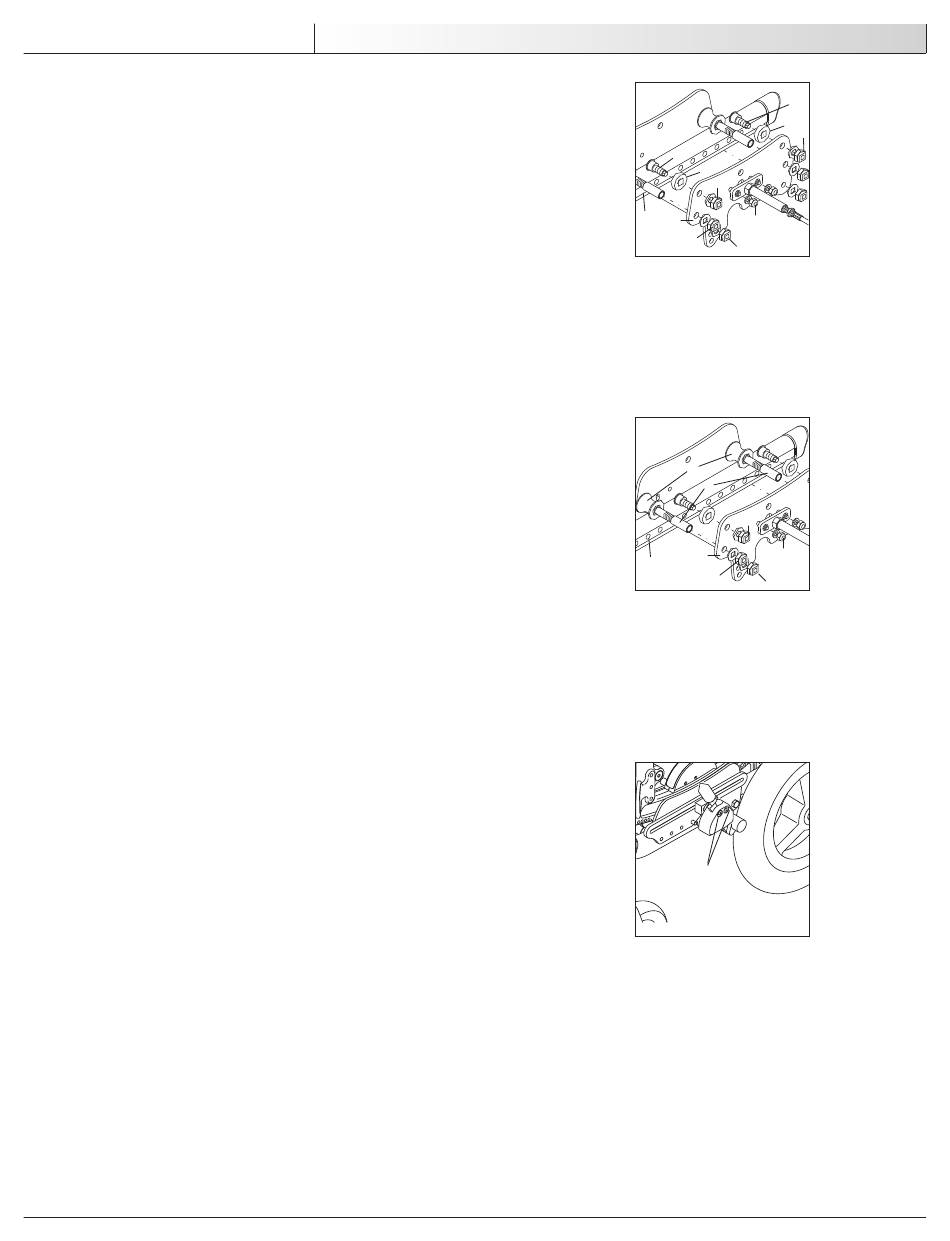

4. Remplacement du galet supérieur
NOTE– Il est fortement recommandé de remplacer en même temps les deux galets supérieurs d'un
même chariot. N'utilisez jamais de lubrifiant.
a. Desserrez les deux écrous du plongeur (J).
b. Desserrez et enlevez les deux écrous inférieurs du galet (K) et les deux écrous du
châssis (L).
c. Sortez la plaque intérieure du chariot (M) en la faisant glisser hors des attaches, vers
le centre du fauteuil.
d. Desserrez et enlevez les deux écrous de came excentrique (N).
e. Enlevez les anciens galets supérieurs (O) des boulons de came excentrique (P) et
remplacez-les par des galets neufs.
f. Replacez les boulons de came excentrique (P) sur la plaque intérieure du chariot (M)
et resserrez les écrous (N) avec vos doigts seulement.
g. Replacez la plaque du chariot (M) sur le châssis (Q). Replacez et revissez les écrous (K, L).
h. Vérifiez que le plongeur est centré et qu'il est bien inséré dans l'un des trous du bal-
ancier. Resserrez les écrous du plongeur (J).
i. Réglez le galet supérieur en suivant les instructions de l'étape 3 intitulée Réglage du
galet supérieur.
j. Répétez de l'autre côté du fauteuil, si besoin est.
NOTE– Pour le réglage du galet supérieur, le serrage dynamométrique sera de 13,55 Nm.
5. Remplacement du galet inférieur
NOTE– Il est fortement recommandé de remplacer en même temps les deux galets inférieurs d'un même
chariot. N'utilisez jamais de lubrifiant.
a. Desserrez les deux écrous du plongeur (J).
b. Desserrez les deux écrous de came excentrique (N).
c. Desserrez et enlevez les deux écrous inférieurs du galet (K) et les deux écrous du
châssis (L).
d. Sortez la plaque du chariot (M) en la faisant glisser hors des attaches, vers le centre
du fauteuil.
e. Retirez les anciens galets inférieurs (R) des douilles (S) et remplacez-les par des nou-
veaux galets.
f. Replacez la plaque du chariot (M) sur le châssis (Q). Replacez et revissez les écrous
(K, L).
g. Vérifiez que le plongeur est centré et qu'il est bien inséré dans l'un des trous du bal-
ancier. Resserrez les écrous du plongeur (J).
h. Réglez le galet supérieur en suivant les instructions de l'étape 3 intitulée Réglage du
galet supérieur.
i. Répétez de l'autre côté du fauteuil, si besoin est.
NOTE– Pour le serrage des écrous des galets inférieurs (K), le serrage dynamométrique sera de 39,51 Nm.
V. FREINS D'IMMOBILISATION
Les fauteuils Quickie IRIS sont dotés de freins d'immobilisation. Ces freins sont montés en usine
Réglage
a. Desserrez les vis (F). N'essayez pas d'enlever une vis à la fois.
b. Faites glisser l'ensemble vers la roue arrière jusqu'à ce que le collier s'enclenche dans
le pneu afin d'éviter que les roues ne tournent.
c. Resserrez les vis.
W. CONTRÔLE
Une fois que le fauteuil est assemblé et réglé, il doit avancer sans gêne. Tous les acces-
soires doivent également fonctionner correctement. Si vous détectez une anomalie, suivez
la procédure suivante :
1. Reportez-vous aux sections d'assemblage et de montage pour vous assurer d'avoir
réglé le fauteuil correctement.
2. Consultez le guide de dépannage.
3. Si le problème persiste, contactez votre revendeur agréé. Si, après avoir contacté
votre revendeur, vous avez encore des problèmes, contactez le service client de
Sunrise. Pour connaître les coordonnées de votre revendeur agréé ou du service client
de Sunrise, reportez-vous à la page d'introduction.
931135 Rev. A
I X . R é g l a g e e t m o n t a g e
P
O
P
O
N
Q
M
J
K
L
R
S
N
M
J
Q
K
L
F
N
