I X . A s s e t t o e R e g o l a z i o n e
IX. ASSETTO E REGOLAZIONE
NOTA – si consiglia di regolare la carrozzina su un tavolo o su una superficie piatta, per esempio un
banco da lavoro.
NOTA SUI VALORI DI SERRAGGIO – il valore di serraggio equivale al serraggio ottimale di un partico-
lare dispositivo di fissaggio. Usare una chiave torsiometrica in in.-lb per serrare i dispositivi di fissag-
gio sulle carrozzine Quickie. A meno che non sia specificato altrimenti, usare un valore di serraggio
pari a 60 in.-lb (6,94 Nm) quando si monta la carrozzina.

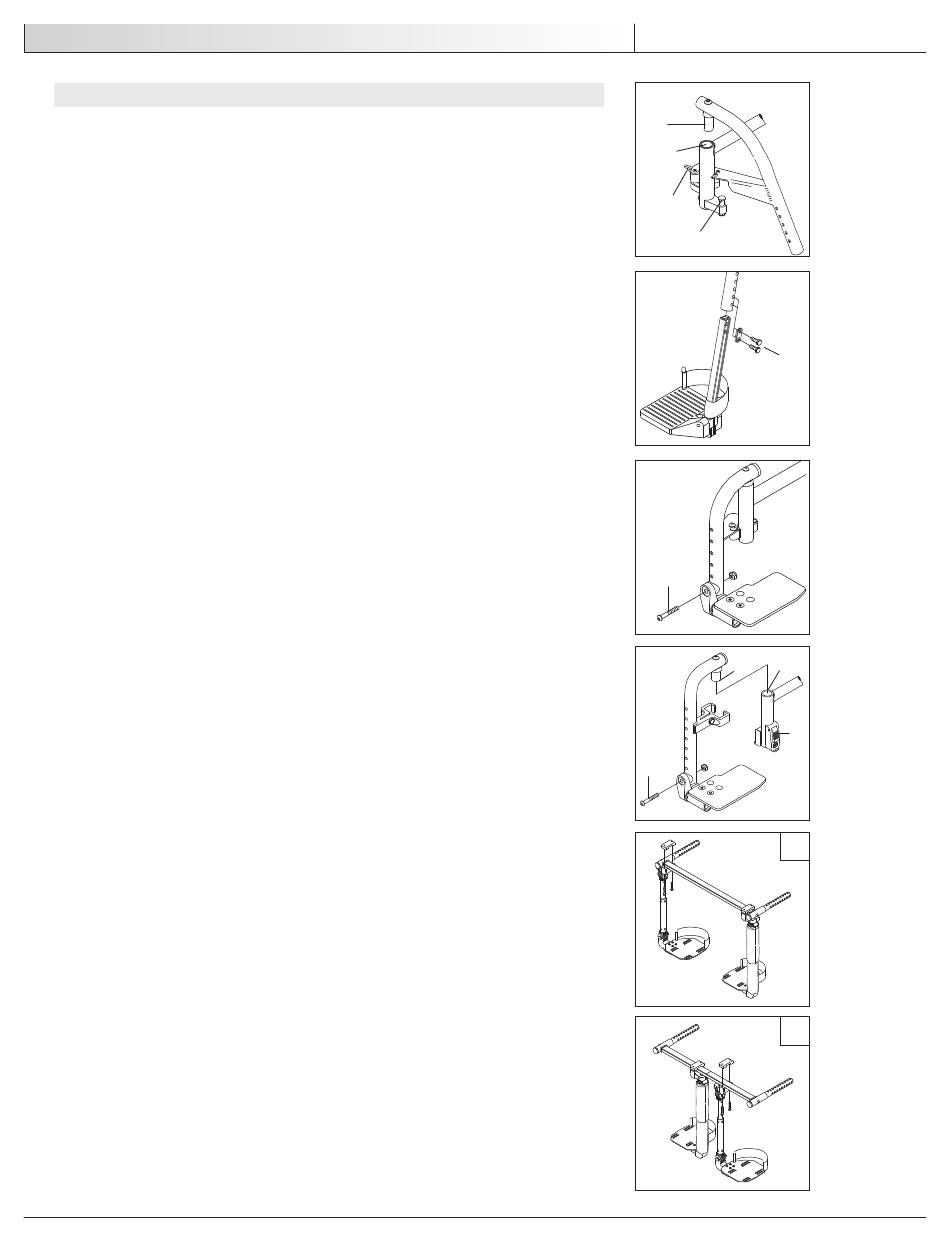

A. STAFFE E APPOGGIAPIEDI GIREVOLI A 60°, 70°, 70° V O 90°
1. Installazione
a. Inserire la staffa girevole (A) nell'apposita sede (B) sul tubo del telaio anteriore con
l'appoggiapiedi rivolto all'esterno rispetto al telaio.
b. Ruotare l'appoggiapiedi verso l'interno fino a quando non si blocca in corrispondenza
del bullone di bloccaggio (C).
2. Rimozione
a. Per rimuovere l'appoggiapiedi, spingere il paletto di sicurezza (D) verso il telaio.
b. Girare l'appoggiapiedi verso l'esterno e
sollevarlo.
3. Regolazione dell'altezza con la prolunga
a. Allentare e rimuovere entrambi i bulloni (E) del tubo del telaio della staffa.
b. Regolare l'altezza dell'appoggiapiedi.
c. Riporre entrambi i bulloni (E) e stringerli.
4. Regolazione dell'altezza, montaggio frontale
a. Allentare e rimuovere il bullone di fermo (F) del tubo del telaio.
b. Alzare o abbassare la pedana usando i fori predefiniti sul tubo della staffa.
c. Riporre il bullone di fermo (F) e stringerlo.
B. APPOGGIAPIEDI RIMOVIBILI PER USO BARIATRICO (FACOLTATIVI)
1. Installazione
Inserire la staffa girevole (A) nell'apposita sede (B) sul tubo del telaio anteriore fino a
quando non si blocca in posizione.
2. Rimozione
Per rimuovere l'appoggiapiedi, spingere la leva di sicurezza (C) e sollevare l'appoggiapiedi
dalla sede.
3. Regolazione dell'altezza, montaggio frontale
a. Allentare e rimuovere il bullone di fermo (D) della staffa di montaggio dell'appog-
giapiedi.
b. Alzare o abbassare la pedana usando i fori predefiniti sul tubo della staffa.
c. Riporre il bullone di fermo e serrarlo.
C. APPOGGIAPIEDI RETRAIBILI (FACOLTATIVI)
1. Montaggio laterale
Possono essere montati lateralmente come illustrato nella figura (E).
2. Montaggio centrale
Possono essere montati al centro come illustrato nella figura (F).
I t a l i a n o
A
B
D
C
E
F
B
A
C
D
E
F
