I t a l i a n o
H. BRACCIOLI AD ALTEZZA REGOLABILE (OPZIONALI)
1. Installazione
a. Inserire l'asta esterna del bracciolo (1) nella sede (2) montata sul telaio della car-
rozzina.
b. Il bracciolo si bloccherà automaticamente in posizione.
2. Regolazione dell'altezza
a. Sbloccare la leva di fissaggio superiore (10).
b. Alzare o abbassare l'imbottitura del bracciolo nella posizione desiderata.
c. Bloccare la leva.
d. Spingere l'imbottitura del bracciolo fino a quando l'asta superiore del bracciolo non si
blocca in posizione.
3. Rimozione dei braccioli
a. Tirare la leva di sblocco indietro (3).
b. Estrarre il bracciolo dalla sede (2).
4. Sostituzione dei braccioli
a. Inserire il bracciolo nella sede (2).
b. Spingere il bracciolo fino a quando la leva di sblocco (3) non si blocca in posizione.
5. Regolazione dell'accoppiamento della sede dei braccioli
Per serrare o allentare l'accoppiamento del tubo esterno del bracciolo nella sede, attenersi
alle istruzioni riportate di seguito:
a. Allentare i quattro bulloni (9) sui lati della sede (2).
b. Con il bracciolo inserito nella sede serrare la sede fino a raggiungere l'accoppiamento
desiderato.
c. Serrare i quattro bulloni (9).
6. Regolazione dell'accoppiamento dell'asta interna dei braccioli
a. Sull'asta esterna del bracciolo vi sono due viti di fermo (7).
b. Serrare o allentare le viti di fermo fino a raggiungere l'accoppiamento desiderato.
I. BRACCIOLI RIBALTABILI BLOCCABILI REGOLABILI
1. Ribaltamento e abbassamento
a. Sbloccare la leva di fissaggio superiore (B).
b. Ribaltare il bracciolo in modo che rimanga fissato all'asta dello schienale.
c. Abbassare il bracciolo in posizione.
d. La leva (B) si bloccherà automaticamente in posizione.
2. Regolazione dell'altezza
a. Allentare i bulloni (C, D) e rimuovere il tubo ribaltabile.
b. Allentare i bulloni (E, F) e rimuovere il morsetto (J).
c. Alzare o abbassare il morsetto (J) nella posizione desiderata.
d. Serrare i bulloni (E, F).
e. Riporre il tubo ribaltabile e serrare i bulloni (C, D).
f. Ripetere le operazioni descritte sopra per regolare l'altezza dell'altro bracciolo.
3. Regolazione dell'angolo
a. Allentare il bullone (D).
b. Regolare l'angolo del bracciolo usando i fori predefiniti sulla piastra dell'angolo del
bracciolo.
c. Serrare il bullone.
4. Regolazione della lunghezza (facoltativa)
a. Rimuovere l'impugnatura in spugna o l'imbottitura (A) del bracciolo.
b. Allentare la vite (G) del tubo ribaltabile regolabile.
c. Regolare la lunghezza del manicotto (I).
d. Serrare la vite (G).
e. Riporre l'impugnatura in spugna o l'imbottitura del bracciolo.
931135 Rev. A
I X . A s s e t t o e R e g o l a z i o n e
4
5
10
8
6
3
2
1
9

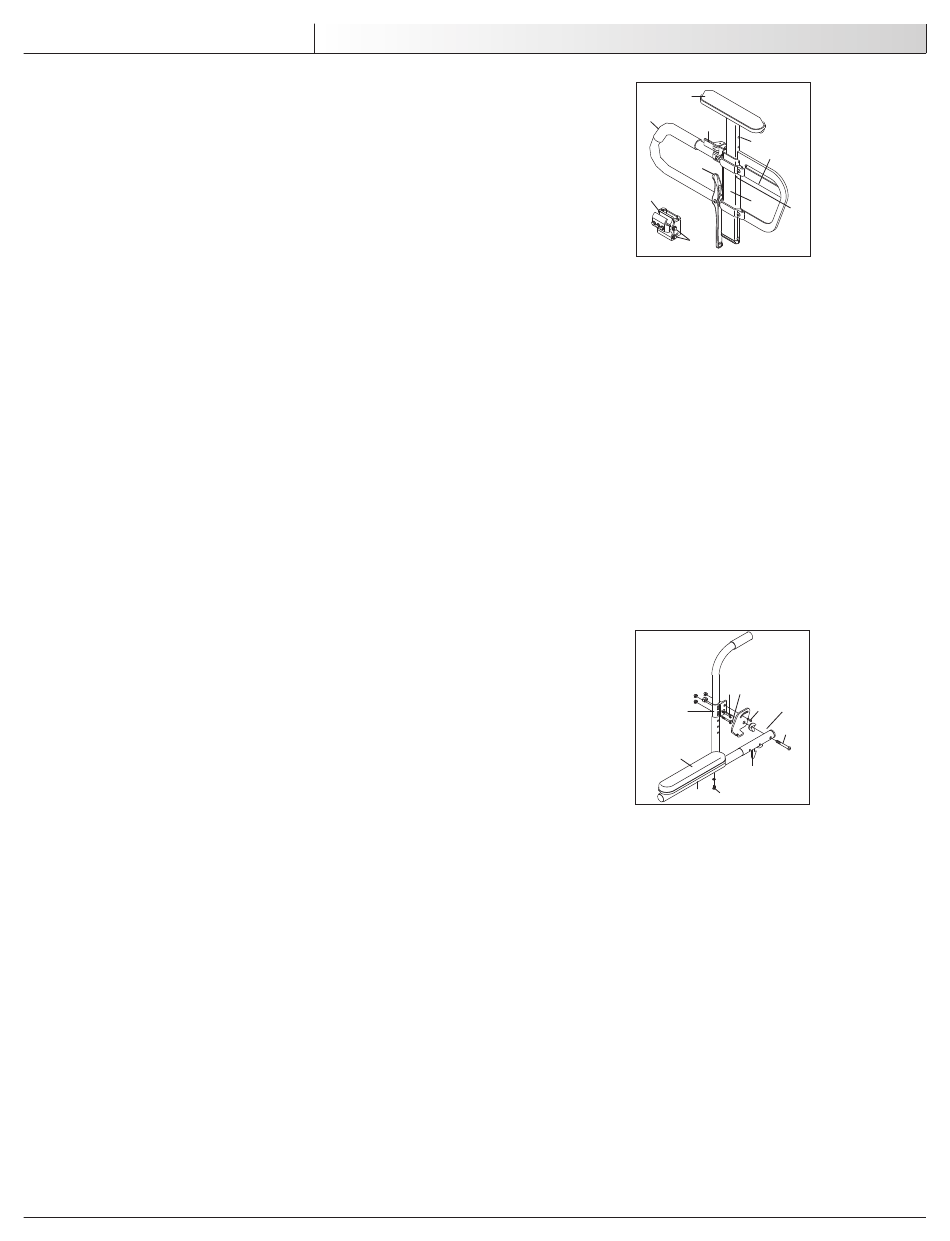

Bracciolo ad altezza regolabile
1. Tubo esterno del bracciolo
2. Sede standard
3. Leva di sblocco del bracciolo
4. Imbottitura del bracciolo
5. Barra per il trasferimento
6. Pannello laterale
7. Viti di fermo per la regolazione
della tensione dell'asta esterna
del bracciolo
8. Asta interna del bracciolo
9. Bulloni di regolazione della sede
10. Leva di sblocco superiore
E F
D
J
A
B
G
I
Bracciolo ribaltabile bloccabile
regolabile
A. Imbottitura del bracciolo
B. Leva di fissaggio superiore
H. Tubo ribaltabile
I. Manicotto
J. Morsetto
7
H
C
