I X . A s s e t t o e R e g o l a z i o n e

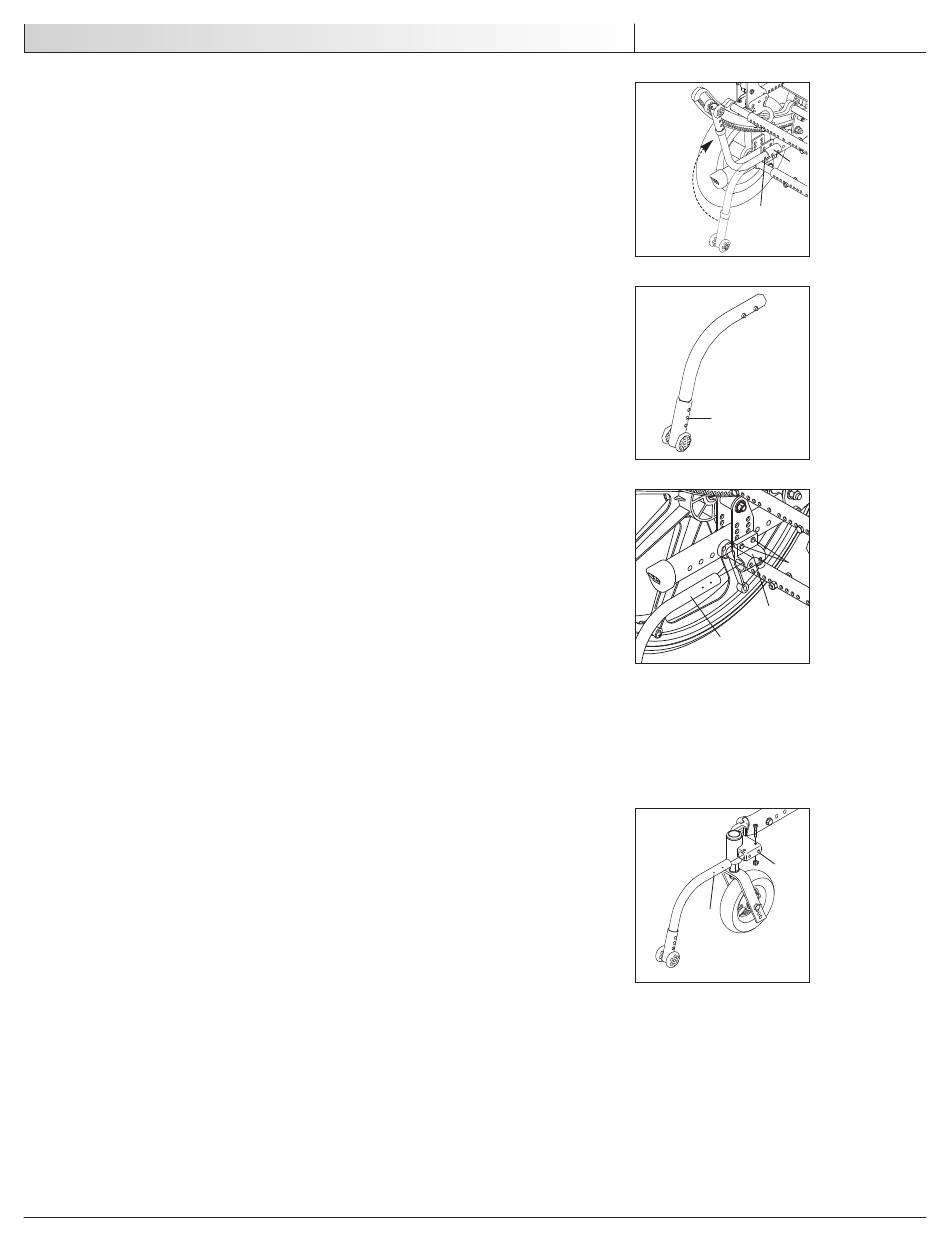

J. RUOTINE ANTIRIBALTAMENTO POSTERIORI
L'uso delle ruotine antiribaltamento è consigliato per tutte le carrozzine.
NOTA– usare un valore di serraggio pari a 350 in.-lb (40,46 Nm) quando si montano le ruotine antirib-
altamento.
1. Inserimento delle ruotine antiribaltamento nelle sedi
a. Premere il perno di sicurezza (A) sulla ruotina antiribaltamento in modo che entrambi
i perni rientrino.
b. Inserire la ruotina antiribaltamento nella sede (B).
c. Abbassare la ruotina antiribaltamento fino a quando il perno di sicurezza non fuori-
esce dal foro di montaggio della sede.
d. Ripetere le operazioni descritte sopra per inserire l'altra ruotina antiribaltamento.
2. Sollevamento delle ruotine antiribaltamento
Sollevare le ruotine antiribaltamento quando si viene spinti da un accompagnatore, si
superano degli ostacoli o si sale su un marciapiede.
a. Premere il perno di sicurezza della ruotina antiribaltamento posteriore (A).
b. Con il perno inserito sollevare la ruotina antiribaltamento (C).
c. Rilasciare il perno.
d. Ripetere le operazioni descritte sopra per sollevare l'altra ruotina antiribaltamento.
e. Ricordarsi di abbassare le ruotine antiribaltamento al termine della manovra.
3. Regolazione delle ruotine antiribaltamento
È possibile sollevare o abbassare le ruotine antiribaltamento per regolarne la distanza dal
terreno. La distanza delle ruotine antiribaltamento dal terreno deve essere compresa tra 1 _"
e 2" (3,8 e 5,1 cm).
a. Premere il perno di sicurezza della ruotina antiribaltamento (D) in modo da farlo rien-
trare.
b. Alzare o abbassare la ruotina antiribaltamento usando i tre o quattro fori predefiniti.
c. Rilasciare il perno (D).
d. Ripetere le operazioni descritte sopra per regolare l'altra ruotina antiribaltamento.
Regolare entrambe le ruotine antiribaltamento alla stessa altezza.
4. Regolazione dell'altezza delle sedi
a. Rimuovere le ruotine antiribaltamento (E) dalle apposite sedi (B).
b. Rimuovere i bulloni (F) della sede della ruotina antiribaltamento.
c. Regolare l'altezza della staffa. È possibile alzare o abbassare la sede a seconda delle
esigenze.
d. Riporre i bulloni (F) e stringerli.
e. Ripetere le operazioni descritte sopra per regolare l'altezza della sede dell'altra ruoti-
na antiribaltamento. Regolare entrambe le staffe alla stessa altezza.
f. Riporre le ruotine antiribaltamento.
K RUOTINE ANTIRIBALTAMENTO ANTERIORI
L'uso delle ruotine antiribaltamento è consigliato per tutte le carrozzine.
NOTA– usare un valore di serraggio pari a 100 in.-lb (11,56 Nm) quando si montano le ruotine antirib-
altamento.
1. Inserimento delle ruotine antiribaltamento nelle sedi
a. Premere il perno di sicurezza (A) sulla ruotina antiribaltamento in modo che entrambi
i perni rientrino.
b. Inserire la ruotina antiribaltamento nella sede (B).
c. Abbassare la ruotina antiribaltamento fino a quando il perno di sicurezza non fuori-
esce dal foro di montaggio della sede.
d. Ripetere le operazioni descritte sopra per inserire l'altra ruotina antiribaltamento.
2. Sollevamento delle ruotine antiribaltamento
Vedere il punto 2 della parte J. Ruotine antiribaltamento posteriori riportata in precedenza.
3.Regolazione delle ruotine antiribaltamento
Vedere il punto 3 della parte J. Ruotine antiribaltamento posteriori riportata in precedenza.
I t a l i a n o
B
C
A
D
F
B
E
B
A
