I X . A s s e t t o e R e g o l a z i o n e

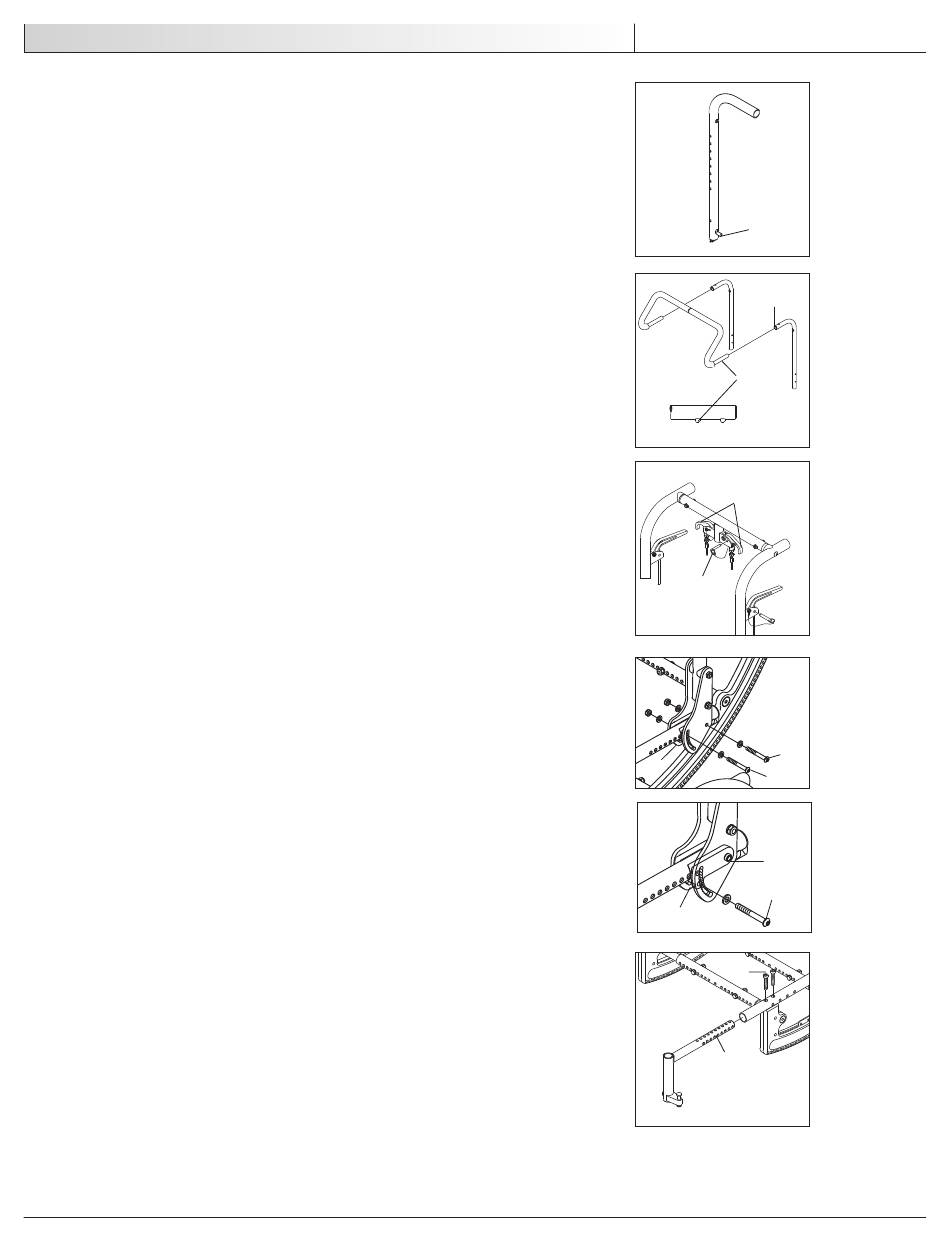

4. Come piegare lo schienale
a. Per piegare lo schienale, tirare i perni di sicurezza (A) in su e spingere lo schienale in
avanti.
b. Per sistemare lo schienale nella posizione originale, sollevarlo fino a quando non si blocca.
N. PROLUNGA DEL MANIGLIONE (OPZIONALE))
Installazione
a. Premere il pulsante (B) sul maniglione in modo che i perni di sicurezza siano retratti
nel tubo.
b. Inserire la prolunga nella sede dell'asta dello schienale (C) fino a quando il perno di
sicurezza non fuoriesce dal foro di montaggio della sede.
O. SCHIENALE RECLINABILE
Il meccanismo di reclinazione a doppia levetta è installato da Sunrise Medical.
1. Reclinazione e sollevamento dello schienale
a. Premere contemporaneamente entrambe le levette (D). Se si rilasciano le levette, lo
schienale si blocca in posizione entro un angolo di 60°.
b. Per bloccare il sistema di regolazione, inserire il perno di bloccaggio (E) nella sede
della levetta. Bloccare sempre il meccanismo di reclinazione a doppia levetta in
posizione dopo avere posizionato lo schienale.
P. PROFONDITÀ DEL TELAIO
1. Regolazione dello schienale
a. Allentare e rimuovere il bullone anteriore (F) situato sulla parte anteriore della piastra
di montaggio dello schienale e usarlo per fissare l'angolo dello schienale in corrispon-
denza della posizione G sulla staffa (sotto la guida laterale).
b. Allentare e rimuovere il bullone posteriore (H) della piastra di montaggio dello schienale.
c. Ripetere le operazioni appena descritte sull'altro lato.
d. Fare scorrere lo schienale lungo la guida del sedile nella posizione desiderata.
e. Riporre e serrare il bullone posteriore (H).
f. Rimuovere il bullone anteriore dalla posizione G e riporlo nella posizione originale.
g. Ripetere le operazioni descritte sopra sull'altro lato.
NOTA IMPORTANTE – regolare entrambi i lati della carrozzina allo stesso modo.
NOTA– usare un valore di serraggio pari a 240 in.-lb (27,74 Nm) quando si regola la profondità dello
schienale.
2 Regolazione delle sedi delle staffe
a. Allentare e rimuovere entrambe le viti esagonali (A) della guida del sedile.
b. Fare scorrere la sede della staffa (B) lungo la guida del sedile nella posizione desiderata.
c. Riporre entrambe le viti esagonali e stringerle.
d. Ripetere le operazioni descritte sopra sull'altro lato.
NOTA IMPORTANTE – queste regolazioni possono inoltre richiedere il riposizionamento del carrello sul
telaio della base. Per informazioni sulla posizione consigliata fare riferimento alla matrice nel modulo di
ordinazione.
NOTA– usare un valore di serraggio pari a 240 in.-lb (27,74 Nm) quando si regolano le sedi delle
staffe.
