D e u t s c h

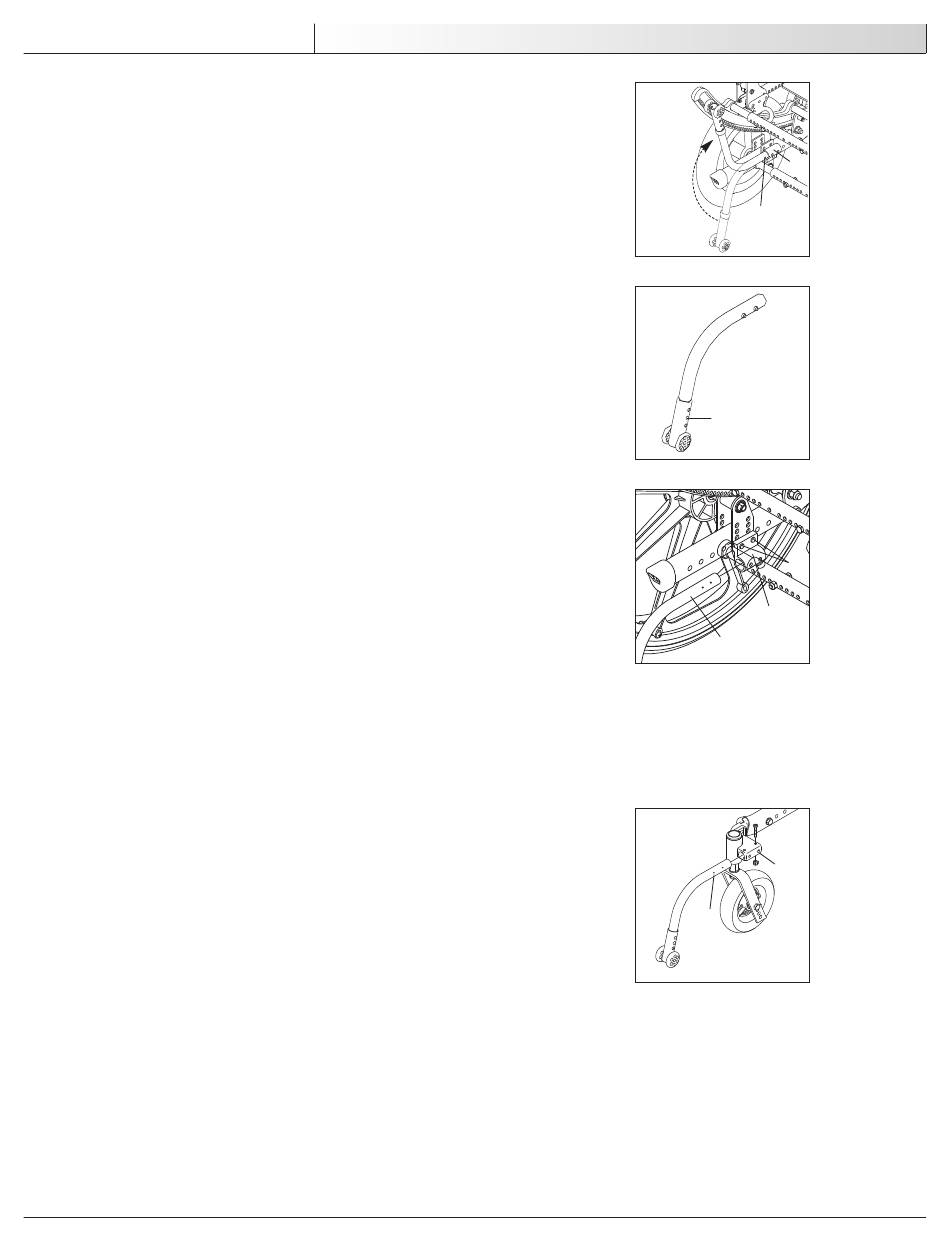

J. ANTIKIPPSTÜTZEN - HINTEN
Sunrise Medical empfiehlt Antikippstützen für alle Rollstühle.
HINWEIS– Für die Montage von Antikippstützen verwenden Sie eine Torque-Einstellung von 350 in.-
lbs (39,6 Nm).
1. Antikippstützen in die Aufnahmerohre montieren
a. Drücken Sie auf den hinteren Verschluss-Stift (A) auf der Antikippstütze, so dass
beide Stifte nach innen gezogen werden.
b. Stecken Sie die Antikippstütze in das Aufnahmerohr (B).
c. Drehen Sie die Antikippstütze nach unten, bis der Verschluss-Stift durch das
Montageloch auf dem Aufnahmerohr springt.
d. Führen Sie die gleichen Schritte mit der zweiten Antikippstütze aus.
2. Hochdrehen der Antikippstützen
Die Antikippstützen müssen nach oben gedreht werden, wenn ein Helfer den Rollstuhl
schiebt oder wenn Sie über ein Hindernis oder auf einen Bordstein fahren.
a. Drücken Sie auf den Verschlusshebel (A) hinten an der Antikippstütze .
b. Halten die den Hebel niedergedrückt, und schwenken Sie die Antikippstütze nach oben
(C).
c. Lassen Sie den Hebel wieder los.
d. Wiederholen Sie den Vorgang mit der zweiten Antikippstütze.
e. Vergessen Sie nicht, nach dem Manöver die Antikippstützen wieder nach unten zu drehen.
3. Einstellung der Kippschutzräder
Möglicherweise müssen die Räder an den Antikippstützen angehoben oder abgesenkt wer-
den, um den korrekten Bodenabstand von 3.5 bis 5 cm zu gewährleisten.
a. Drücken Sie auf den Verschlussknopf (D) der Antikippstütze, so dass der Stift nach
innen gezogen wird.
b. Schieben Sie das Rad auf ein höheres oder niedrigeres der drei oder vier vorgebohrten
Löcher.
c. Lassen sie den Knopf (D) los.
d. Justieren Sie dann das zweite Kippschutzrad auf die gleiche Weise. Beide Räder
müssen genau gleich hoch stehen.
4. Höheneinstellung der Aufnahmerohre
a. Entfernen Sie die Antikippstütze (E) aus den Aufnahmerohren (B).
b. Entfernen Sie die Schrauben (F) aus den Antikippstützen-Aufnahmerohr.
c. Bringen Sie die Halterung auf die gewünschte Höhe. Das Aufnahmerohr kann dann
wie erforderlich höher oder tiefer gestellt werden.
d. Schrauben (F) wieder einschrauben und festziehen.
e. Wiederholen Sie den Vorgang mit dem zweiten Antikippstützen-Aufnahmerohr. Beide
Halterungen müssen genau gleich hoch stehen.
f. Setzen Sie die Antikippstütze wieder ein.
K ANTIKIPPSTÜTZEN - VORNE
Antikippstützen werden für alle Rollstühle empfohlen.
ACHTUNG– Verwenden Sie eine Torque-Einstellung von 100 in.-lbs (11,3 Nm) für die Montage der
Antikippstützen.
1. Antikippstützen in die Aufnahmerohre montieren
a. Drücken Sie auf den Verschluss-Stift (A) vorne am Antikippstützenrohr, so dass beide
Stifte nach innen gezogen werden.
b. Stecken Sie die Antikippstütze in das Aufnahmerohr (B).
c. Drehen Sie die Antikippstütze nach unten, bis der Verschluss-Stift durch das
Montageloch auf dem Aufnahmerohr springt.
d. Führen Sie die gleichen Schritte mit der zweiten Antikippstütze aus.
2. Hochdrehen der Antikippstütze
Siehe unter Hochdrehen der , Antikippstütze Abschnitt J-2.
3. Einstellung der Kippschutzräder
Siehe unter Einstellung der Kippschutzräder, Abschnitt J-3.
931135 Rev. A
I X . M o n t a g e u n d E i n s t e l l u n g e n
C
B
A
D
F
B
E
B
A
