138
I t a l i a n o

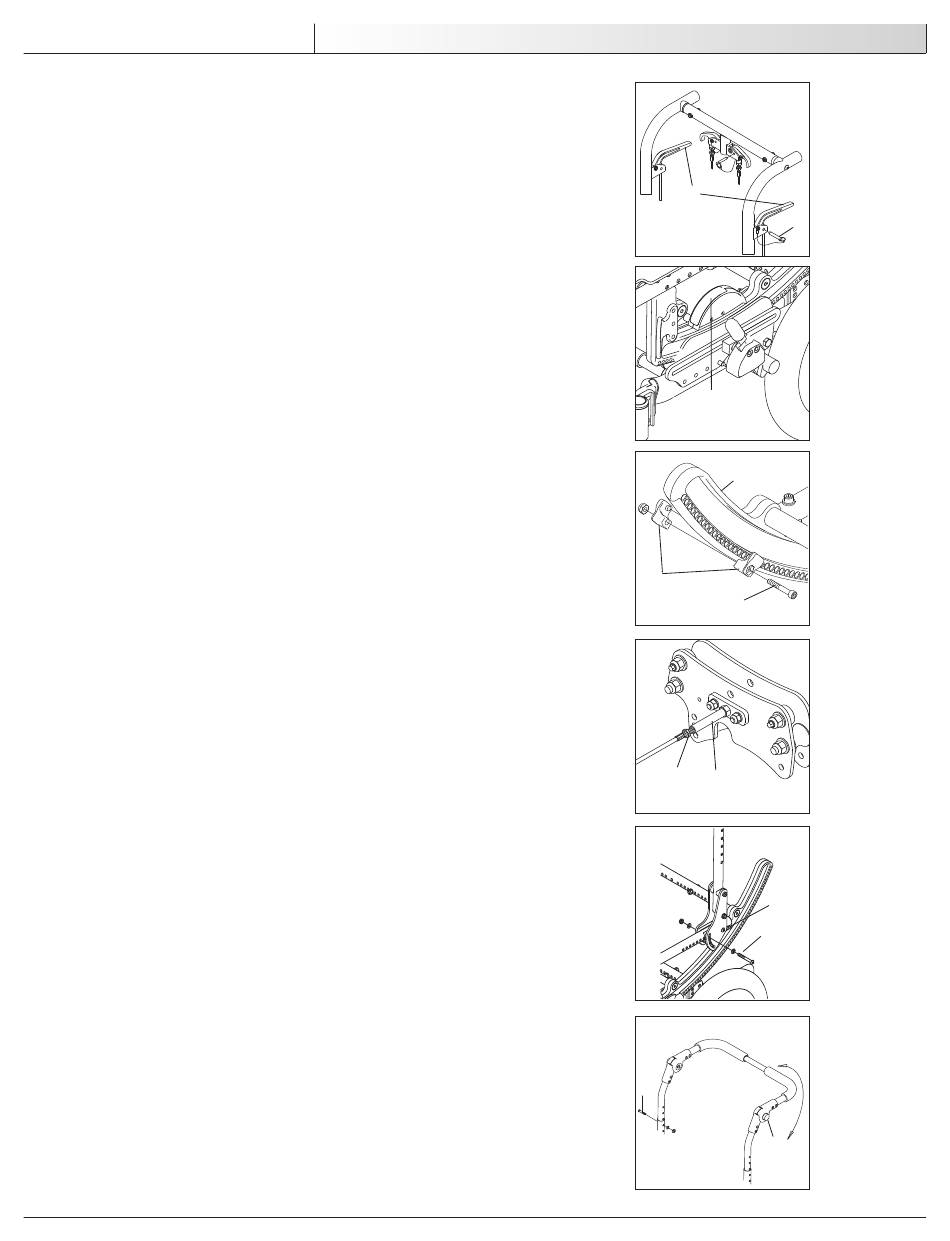

L. MECCANISMO DI BASCULAMENTO
Il meccanismo di basculamento è installato da Sunrise Medical. Due meccanismi a cavo/lev-
etta bloccano la carrozzina in posizione a un angolo compreso tra -5º e 60º a seconda del-
l'assetto. La carrozzina Quickie IRIS può essere inclinata in avanti di un angolo compreso
tra 0º e 5º. NON APPORTARE QUESTA REGOLAZIONE PERSONALMENTE. Rivolgersi a un forni-
tore autorizzato.
1. Basculamento
a. Se si premono contemporaneamente entrambe le levette (C), il meccanismo di blocco
si sblocca ed è possibile inclinare il sedile e lo schienale. Se si rilasciano le levette, i
bracci oscillanti si bloccano in posizione.
b. Il grado di basculamento approssimativo del sedile è indicato sull'indicatore di bascu-
lamento (D).
c. Per bloccare il meccanismo di basculamento, inserire il perno di bloccaggio (E) nella
sede della levetta.
2. Come regolare il grado massimo di basculamento
È possibile limitare il basculamento (rotazione) della carrozzina usando il sistemi di blocco
per il basculamento (A).
a. Allentare e rimuovere la vite di fermo (B).
b. Spostare i blocchi per il basculamento nella posizione desiderata, anteriore o posteri-
ore.
c. Inserire le due metà del gruppo di blocco per il basculamento nei fori direttamente
opposti sul braccio oscillante (C), quindi bloccarle in posizione riponendo e stringen-
do la vite di fermo (B).
3. Regolazione del cavo
NOTA– non usare lubrificanti sulle parti o sul gruppo.
a. Allentare e rimuovere i dadi (D), quindi rimuovere il gruppo della staffa (E).
b. Allentare il controdado (F).
c. Ruotare il dispositivo di regolazione del cavo (G) fino a quando il cavo non è teso.
Assicurarsi che il perno a stantuffo possa estendersi e ritrarsi completamente dopo la
regolazione.
d. Serrare il controdado (F).
e. Riporre il gruppo della staffa (E).
f. Riporre e serrare i dadi (D).
M. SCHIENALE AD ALTEZZA REGOLABILE CON MANIGLIONE REGOLABILE
(OPZIONALE)
1. Regolazione dell'angolo
a. Allentare il bullone posteriore (F).
b. Allentare e rimuovere il bullone anteriore (G).
c. Regolare l'angolo dello schienale usando i fori predefiniti.
d. Riporre e serrare il bullone anteriore (G).
e. Serrare il bullone posteriore (F).
f. Ripetere le operazioni descritte sopra sull'altro lato.
NOTA IMPORTANTE – regolare entrambi i lati della carrozzina allo stesso modo.
NOTA– usare un valore di serraggio pari a 240 in.-lb (27,74 Nm) quando si regola l'angolo del maniglione.
2. Regolazione dell'angolo del maniglione
Premere contemporaneamente entrambi i pulsanti neri (H). Il maniglione verrà sbloccato e
potrà ruotare liberamente. Se si rilasciano i pulsanti, il maniglione regolabile si blocca nella
posizione desiderata.
3. Regolazione dell'altezza
a. Allentare e rimuovere entrambi i bulloni (I) del tubo dello schienale (uno su ogni lato).
b. Regolare l'altezza dello schienale.
c. Riporre entrambi i bulloni (I) nella posizione desiderata e stringerli.
931135 Rev. A
I X . A s s e t t o e R e g o l a z i o n e
C
D
C
A
B
F
G
G
I
H
E
F
