I TA LI A NO

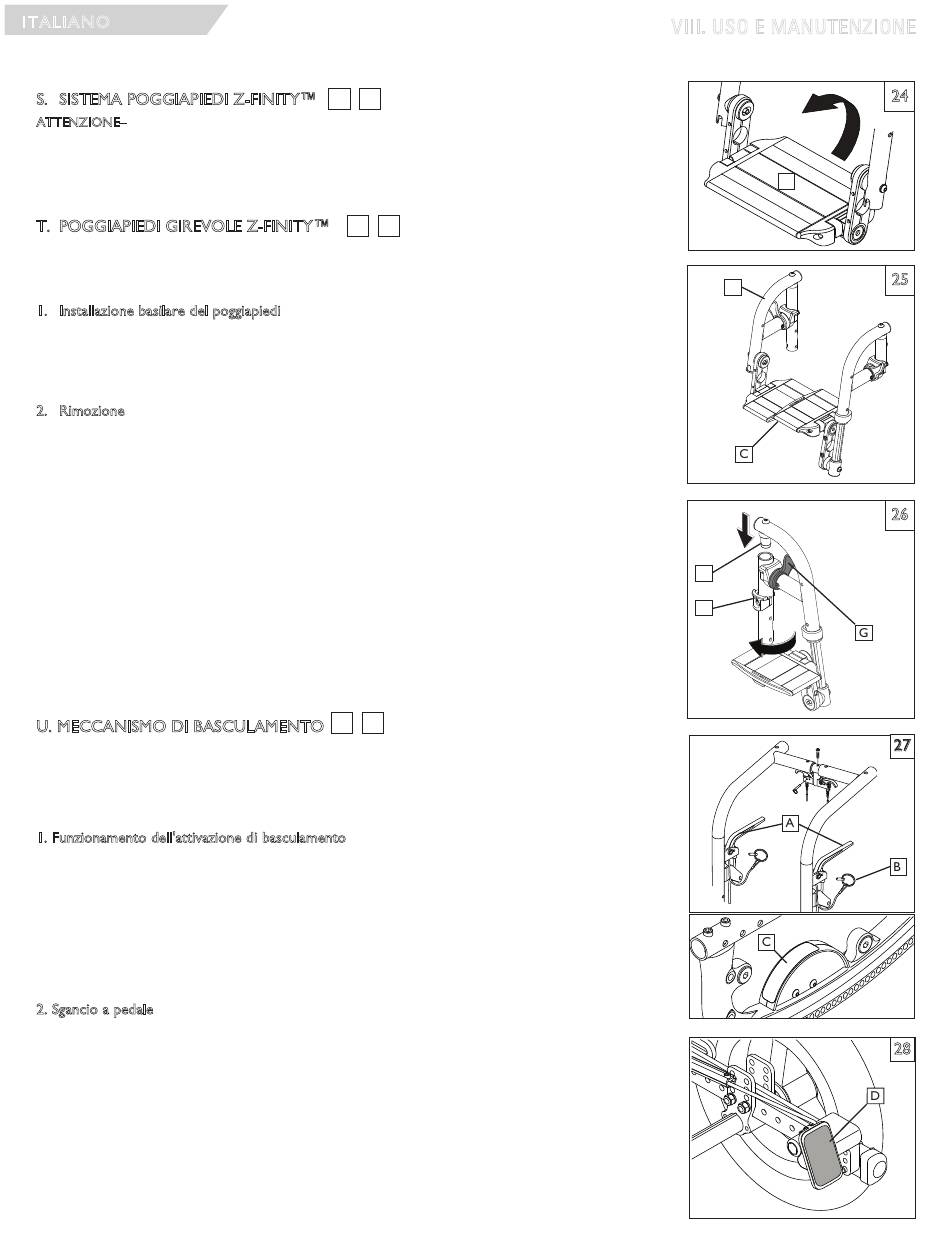

S. SISTEMA POGGIAPIEDI Z-FINITY™
ATTENZIONE– Il sistema poggiapiedi Z-finity™ sostiene fino a 165 libbre (75 kg)
Con il sistema poggiapiedi, Sunrise Medical offre un singolo Poggiapiedi ribaltabile (B) o due poggiapiedi (C) in
grado di sopperire a qualsiasi altezza e angolo di regolazione per la comodità e il sostegno dell'utente.
T. POGGIAPIEDI GIREVOLE Z-FINITY™
Il sistema poggiapiedi può anche accogliere una staffa girevole (D) con due poggiapiedi (C), entrambi regolabili
in altezza e in angolazione.
Staffe e poggiapiedi girevoli verso l'esterno e verso l'interno (80°)
1. Installazione basilare del poggiapiedi
a. Dal lato, inserire il perno (E) nella sommità del tubo del telaio che guida la staffa mantenendo il corretto
allineamento con la piastra di bloccaggio (F) sul tubo del telaio anteriore.
b. Ruotare il poggiapiedi verso la parte frontale della carrozzina finché si blocca in sede sulla piastra di
bloccaggio.
2. Rimozione
a. Per rimuovere il poggiapiedi, rilasciare il fermo (G) tirando la leva verso l'alto o spingendo la leva verso il
basso.
b. Ruotare il poggiapiedi verso l'interno o verso l'esterno e sollevare.
U. MECCANISMO DI BASCULAMENTO
Il meccanismo di basculamento è installato da Sunrise. Due meccanismi di cavo/attivazione bloccano saldamente
la carrozzina in sede da -5º a 60º a seconda della configurazione. Quickie/Zippie IRIS ha la capacità di fornire da
0º a 5º di inclinazione in avanti. NON CERCARE DI EFFETTUAR TALE REGOLAZIONE La regolazione
dev'essere effettuata da un fornitore autorizzato.
1. Funzionamento dell'attivazione di basculamento
a. Premere ambedue gli attivatori (A) al contempo disinnesta il meccanismo di blocco e consente a sedile e
schienale di ruotare nello spazio. Rilasciare gli attivatori blocca saldamente i bilancieri in sede.
b. Il grado approssimativo di basculamento del sedile è quello visualizzabile sull'indicatore di basculamento
(C).
c. Per bloccarela funzione di basculamento, inserire il perno di bloccaggio (B) nella sede dell'attivatore.
2. Sgancio a pedale
a. Premere il pedale(D) disinnesta il meccanismo di bloccaggio e consente al sedile e allo schienale di ruotare
nello spazio. Rilasciare il pedale blocca saldamente i bilancieri in sede.
b. Il grado approssimativo di basculamento del sedile è quello visualizzabile sull'indicatore di basculamento
(C).
MK-100151 Rev. D
24 25
25 26
27 28
131
VIII. USO E MANUTENZIONE
B
D
E
F
24
25
26
28
