E SP AÑ O L

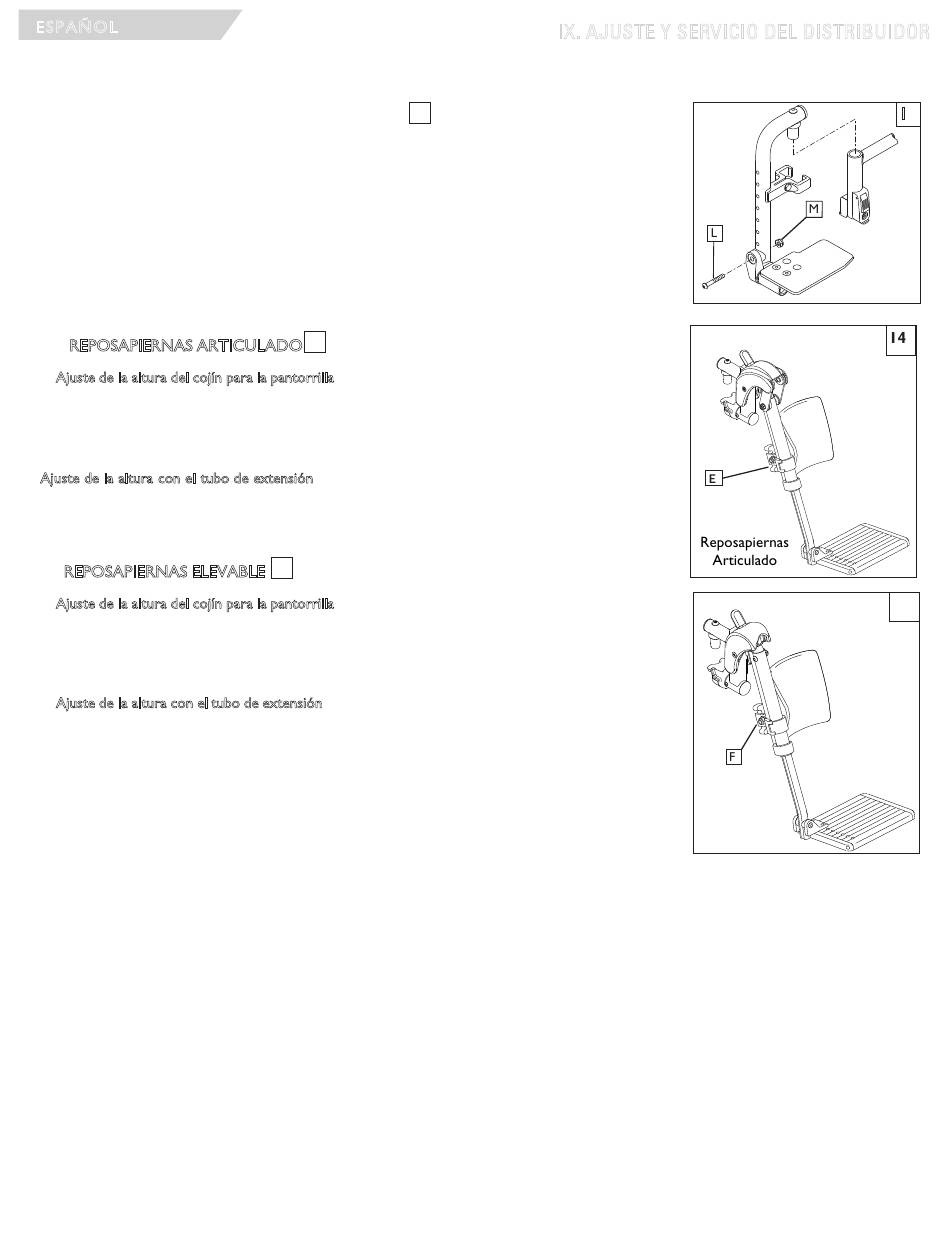

L. REPOSAPIÉS ELEVABLES DE USO PESADO
Ajuste de la altura, montaje delantero
a. Afloje y retire el perno (L) y la tuerca de retención (M) en la abrazadera de montaje del reposapiés.
b. Ubique el reposapiés hacia arriba o hacia abajo en los orificios perforados en el tubo del soporte.
c. Reinserte el perno y la tuerca, y apriételos.
M. REPOSAPIERNAS ARTICULADO
1. Ajuste de la altura del cojín para la pantorrilla
a. Afloje la tuerca de retención (E) ubicada en la parte posterior del conjunto de la abrazadera del cojín
para la pantorrilla.
b. Deslice hacia arriba o hacia abajo la abrazadera del cojín para la pantorrilla.
c. Ajuste la tuerca de retención (E) una vez que la almohadilla esté en la posición deseada.
Ajuste de la altura con el tubo de extensión
a. ( "Ajuste giratorio de altura" Section I)
N. REPOSAPIERNAS ELEVABLE
1. Ajuste de la altura del cojín para la pantorrilla
a. Afloje la tuerca de retención (F) ubicada en la parte posterior del conjunto de la abrazadera del cojín
para la pantorrilla.
b. Deslice hacia arriba o hacia abajo la abrazadera del cojín para la pantorrilla.
c. Ajuste la tuerca de retención (F) una vez que la almohadilla esté en la posición deseada.
2. Ajuste de la altura con el tubo de extensión
a. ("Ajuste giratorio de altura" Section I)
13
14
15
IX. AJUSTE Y SERVICIO DEL DISTRIBUIDOR
61
Reposapiernas
Elevable
MK-100151 Rev. D
13
15
