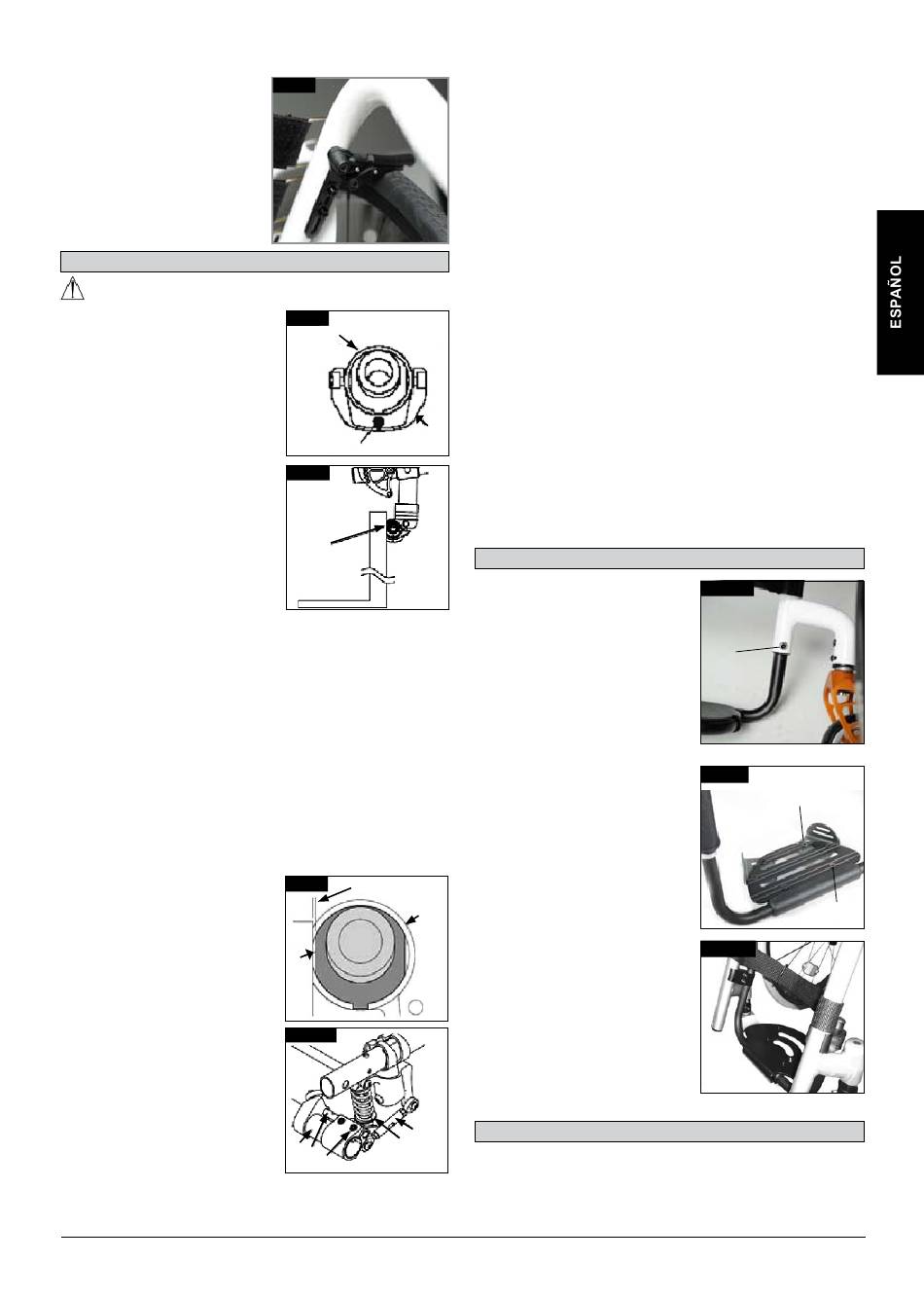

Frenos compactos
Los frenos compactos se
encuentran ubicados debajo de la
tapicería del asiento y se operan
tirando de los frenos hacia atrás,
en la dirección del neumático.
Para que los frenos funcionen
correctamente, deben tirar de ellos
hasta que hagan tope.
Suspensión trasera
ADVERTENCIA
La suspensión trasera puede afectar
la estabilidad de la silla de ruedas.
Para evitar caídas, utilice una correa
sujetadora y/o tubos anti-vuelco
cuando esté familiarizándose con
equipos nuevos.
1. Giro de la suspensión trasera de
4 enganches
a. Para endurecer la suspensión, gire
el ajuste con muelle (A) en el sentido
del reloj (hacia arriba en el sistema
de suspensión si se lo mira desde
debajo de la silla de ruedas).
b. Para suavizar la suspensión, gire
el ajuste con muelle (A) en el sentido
contrario al del reloj (hacia arriba
en el sistema de suspensión, si se
lo mira desde debajo de la silla de
ruedas).
2. Alineación de los brazos de
enganche de la suspensión
No ajuste los brazos de enganche (B). Ya están establecidos en
fábrica para garantizar precisión
y rendimiento del sistema de suspensión de 4 enganches.
Ajuste del ángulo de inclinación a cero
Afloje los tornillos de cabeza hexagonal hueca (A) (3 por lado; si
tiene instalados tubos anti-vuelco, habrá 4 por lado) que sujetan
la abrazadera de los tubos de inclinación. Compruebe que la
bola esté a nivel (B) y rote el tubo de inclinación (C) hasta que la
bola esté centrada y a nivel. el ángulo de inclinación ya está en
cero (Fig. 5.7, 5.8).
Antes de ajustar los tornillos (A), compruebe que el tubo de
inclinación esté centrado de izquierda y derecha en relación
con el armazón de la silla de ruedas, y que las porciones
planas debajo, en la cara exterior del tubo de inclinación están
paralelas de lado a lado. el extremo del tubo de inclinación tiene
que estar empotrado con la porción más sobresaliente de la
abrazadera del tubo de inclinación.
Ajuste las piezas de sujeción (A) a
62 pulg-lbs. (7 Nm).
Ajuste del ángulo de inclinación a
cero - Método alternativo
Coloque la silla de ruedas entera
sobre una superficie plana horizontal
o en el piso. Afloje los tornillos de
cabeza hexagonal hueca (A) (3
por lado; si tiene instalados tubos
anti-vuelco, habrá 4 por lado) que
sujetan la abrazadera de los tubos
de inclinación. Ubique las superficies
planas en la parte anterior y
posterior de las tomas del cámber
(D). Coloque un objeto que tenga
un ángulo de 90° grados preciso
(como un ángulo de carpintero, una
escuadra, etc.) sobre la superficie
horizontal, contra la parte plana de la
toma del cámber.
Rote el tubo de inclinación y el conjunto de la toma hasta que
la superficie plana de la toma del cámber esté paralela a la
Fig. 5.6
Fig. 5.7
C
B
BALL
Fig. 5.8
D
Fig. 5.9 PARALLEL
C
D
Fig. 5.10
F
E
H
I G
herramienta de medición (Fig 5.7, 5.8, 5.9, 5.10).
Antes de ajustar los tornillos (A), compruebe que el tubo de
inclinación esté centrado de izquierda y derecha en relación
con el armazón de la silla de ruedas, y que las porciones
planas debajo, en la cara exterior del tubo de inclinación están
paralelas de lado a lado. el extremo del tubo de inclinación tiene
que estar empotrado con la porción más sobresaliente de la
abrazadera del tubo de inclinación. Ajuste las piezas de sujeción
a 62 pulg-lbs. (7 Nm).
NOTA: Al girar la suspensión trasera de 4 enganches, realice
siempre un cambio por vez y tome nota de ese
cambio. este proceso requiere paciencia, pero le permitirá
comprender cómo afecta cada cambio el andar en la
silla de ruedas junto con la suspensión trasera.
NOTA: el diseño del montaje inferior de la suspensión tiene
soltura; de este modo el diseño brinda una suspensión
apropiada al andar.
NOTA: No extraiga nunca la tuerca tambor (C) que conecta
la abrazadera del cámber a la abrazadera del cámber de la
suspensión.
3. Mantenimiento
Los requisitos de mantenimiento citados debajo deben ser
respetados junto con el mantenimiento general de la silla de
ruedas especificado en la Sección XI. a. No aplique lubricante a
los cojinetes o muelles del tope de amortiguación.
b. Puede aplicar lubricante a los extremos de los enganches tras
limpiarlos con un cepillo de cerda suave con jabón neutro.
c. utilice un cepillo de cerda suave para limpiar toda suciedad
del sistema de muelles.
d. no utilice nunca una lavadora de gran potencia para la
limpieza del sistema de suspensión trasero de 4 enganches.
Ajuste de la plataforma del reposapiés
Ajuste del reposapiés
PRECAUCIÓN – ¡No se ponga
de pie sobre la plataforma del
reposapiés! Aun si el usuario
está sentado en la silla, corre
el riesgo de volcar y provocar
lesiones.
PRECAUCIÓN – Cuando esté
acomodándose o saliendo de
la silla, no se pare sobre la
plataforma del reposapiés; corre
el riesgo de volcar y provocar
lesiones.Si quita el tornillo (1),
podrá ajustar la plataforma en
función de su longitud de pierna.
una vez hecho esto, vuelva a
montar el reposapiés. el ángulo de
la plataforma puede ser regulado
individualmente aflojando las
tuercas (2). El soporte lateral
(3) impide que los pies resbalen
involuntariamente fuera de la
plataforma. Después de cualquier
modificación, compruebe que
todos los tornillos estén ajustados
correctamente (consulte la sección
Presión) (Fig. 5.12).
Plataforma montada alta
el reposapiés de montaje alto está
instalado en la parte interna del
armazón
y permite colocar la plataforma en
una posición más elevada (Fig.
5.13).

Opciones - Snoll on

Consulte el manual adicional para información sobre Snoll
on
Fig. 5.11
1
Fig. 5.12
3
2
Fig. 5.13
65
