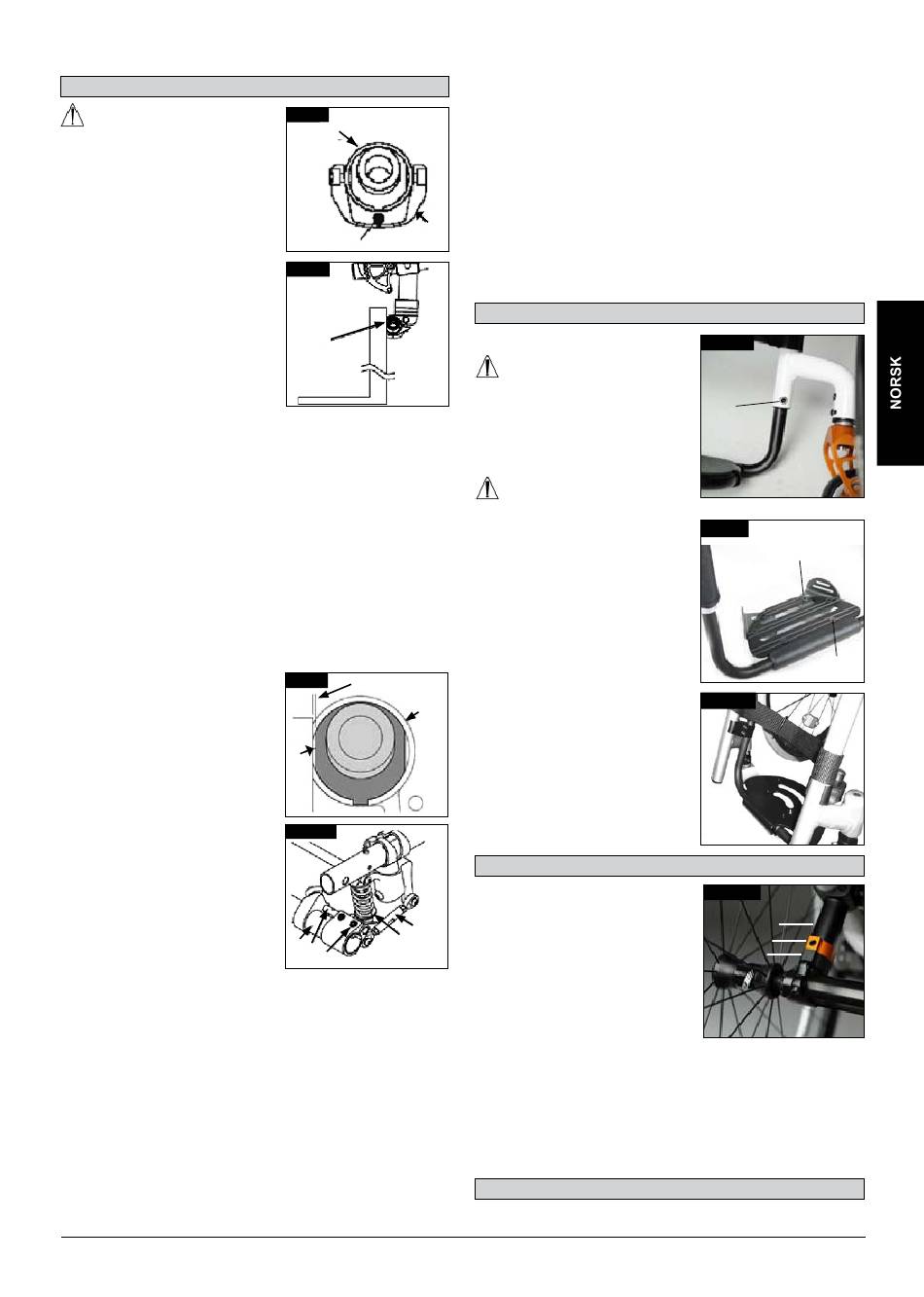

-leddete bakre fjæringssystemet

ADVARSEL

Den bakre fjæringen kan påvirke
rullestolens stabilitet. For å unngå
å velte, bruk en spotter og/eller tip-
pesikringer til du er kjent med det nye
utstyret.
1. Justere det fire-leddete bakre
fjæringssystemet
a. For å stramme fjæringen, skru jus-
teringsmekanismen (A) med klokken
(når du ser på fjæringssystemet fra
rullestolens underside).
b. For å gjøre fjæringen mykere, skru
justeringsmekanismen (A) mot klok-
ken (når du ser på fjæringssystemet
fra rullestolens underside).
2. Regulere leddene i fjæringssys-
temet
Du må ikke regulere leddene (B).
Disse er stilt inn fra fabrikanten for å
forsikre om
at det fire-leddete bakre fjæringssystemet kan kontrolleres og
brukes på riktig måte.
Stille spissing til null
Skru opp hodeskruene (A) (3 på hver side, med mindre stolen
er utstyrt med tippesikringer hvor det da vil være 4 skruer) som
fester klemmen på cambringsrøret. Se hvor kulen er plassert i
nivellerkikkerten (B), og drei cambringsrøret (C) til kulen er plas-
sert i midten av nivellerkikkert. Spissingen er nå stilt til null (Fig.
5.7, 5.8).
Før du strammer til skruene (A), pass på at cambringsrøret er
sentrert fra venstre mot høyre i forhold til rullestolrammen, og
at den flate delen på det utvendige cambringsrørets klemme er
parallell på hver side. Enden på cambringsrøret skal være i flukt
med den ytterste delen på cambringsrørets klemme. Stram til
skruene (A) med et dreiningsmoment på 7 Nm.
Stille spissingen til null - alternativ
metode
Plasser rullestolen på et flatt, ho-
risontalt bord eller gulv. Skru opp
hodeskruene (A) (3 på hver side,
med mindre stolen er utstyrt med
tippesikringer hvor det da vil være 4
skruer) som fester klemmen på cam-
bringsrøret. Finn de flate overflatene
foran og bak på cambringspluggene
(D). Plasser en gjenstand du vet har
en 90° vinkel (slik som en rettvinklet
trekant, o.l.) ned langs den flate, hori-
sontale overflaten og opp mot den
flate delen på cambringspluggen.
Drei cambringsrøret og pluggen
til den flate overflaten på cam-
bringspluggen er parallell med den
rettvinklede trekanten (Fig. 5.7, 5.8,
5.9, 5.10).
Før du strammer til skruene (A),
pass på at cambringsrøret er sentrert fra venstre mot høyre i
forhold til rullestolrammen, og at den flate delen på det utven-
dige cambringsrørets klemme er parallell på hver side. enden
på cambringsrøret skal være i flukt med den ytterste delen på
cambringsrørets klemme. Stram til skruene (A) med et drenings-
moment på 7 nm.
MERK – Når du dreier den fire-leddete bakre fjæringen må du
alltid foreta én endring av gangen, og skrive ned endringen du
har
gjort. Dette krever litt tålmodighet, men gjør at du forstår hvordan
hver endring av det bakre fjæringssystemet
vil påvirke bruken av rullestolen.
MERK – monteringen av den nedre støtdemperen vil føles løs.
Systemet er konstruert slik for gi fjæringen tilstrekkelig
bevegelse.
MERK – Ta aldri av hylsemutteren (C) som fester cambrings-
Fig. 5.7
C
B
BALL
Fig. 5.8
D
Fig. 5.9 PARALLEL
C
D
Fig. 5.10
F
E
H
I G
klemmen til klemmen på støtdemperen.
3. Vedlikehold
Vedlikeholdet som er oppgitt nedenfor skal gjøres sammen med
det generelle
vedlikeholdet av rullestolen beskrevet i avsnitt XI.
a. Ikke bruk smøremiddel på hylsene eller fjærene på endene av
støtdemperen.
b. Du kan bruke smøremiddel på endene av leddene når de er
rengjort med et mildt vaskemiddel og en myk
børste.
c. bruk en myk børste til å fjerne eventuell smuss og støv fra
fjæringssystemet.
d. Bruk aldri en høytrykkspyler til å rengjøre det fire-leddete
bakre fjæringssystemet.
Justere fotplaten
Justere benstøtten
ADVARSEL
Ikke stå på fotplaten! Selv om
brukeren
sitter i rullestolen, kan stolen
fortsatt velte og forårsake per-
sonskade.
ADVARSEL:
Ikke stå på fotplaten når du for-
flytter deg. Rullestolen kan velte
og forårsake personskade.
Ved å skru opp skruen (1), kan du
justere lengden på benstøtten slik
at den passer lengden på leggene
dine. Stramt til etter justering.
Vinkelen på benstøtten kan
justeres individuelt ved å løsen på
skruene (2). Sidekanten (3) på
benstøtten forhindrer at føttene
dine sklir av benstøtten. kontroller at
alle skruer er strammet som de skal
etter enhver justering (se avsnittet
om Tiltrekkingsmoment) (Fig. 5.12).
Høyt monterte benstøtter
Høyt monterte benstøtter er festet til
den indre delen på rammen,
slik at benstøtten kan heves høyere
(Fig. 5.13).

Sete

Justere setehøyden
For å justere setehøyden bak, skru
opp
sekskantskruene (1) (en på hver
side) som fester klemmen til
akselrøret (2). Ta av
avstandsstykket (3) for å justere
setehøyden +/- 1 cm. For større
justeringer, kan du redusere
lengden på akselrøret etter behov.
Stram de to sekskantskruene med et tiltrekkingsmoment på 7
Nm. (Fig. 5.14).
MERK:
Det kan være nødvendig å justere vinkelen på svinghjulene når
du justerer setehøyden bak.
Sete
For å stramme setet, bruker du stroppene under setetrekket.
Alternativer - Snoll on
Se ekstra brukerveiledning for Snoll on
Fig. 5.11
1
Fig. 5.12
3
2
Fig. 5.13
Fig. 5.14
2
1
3
