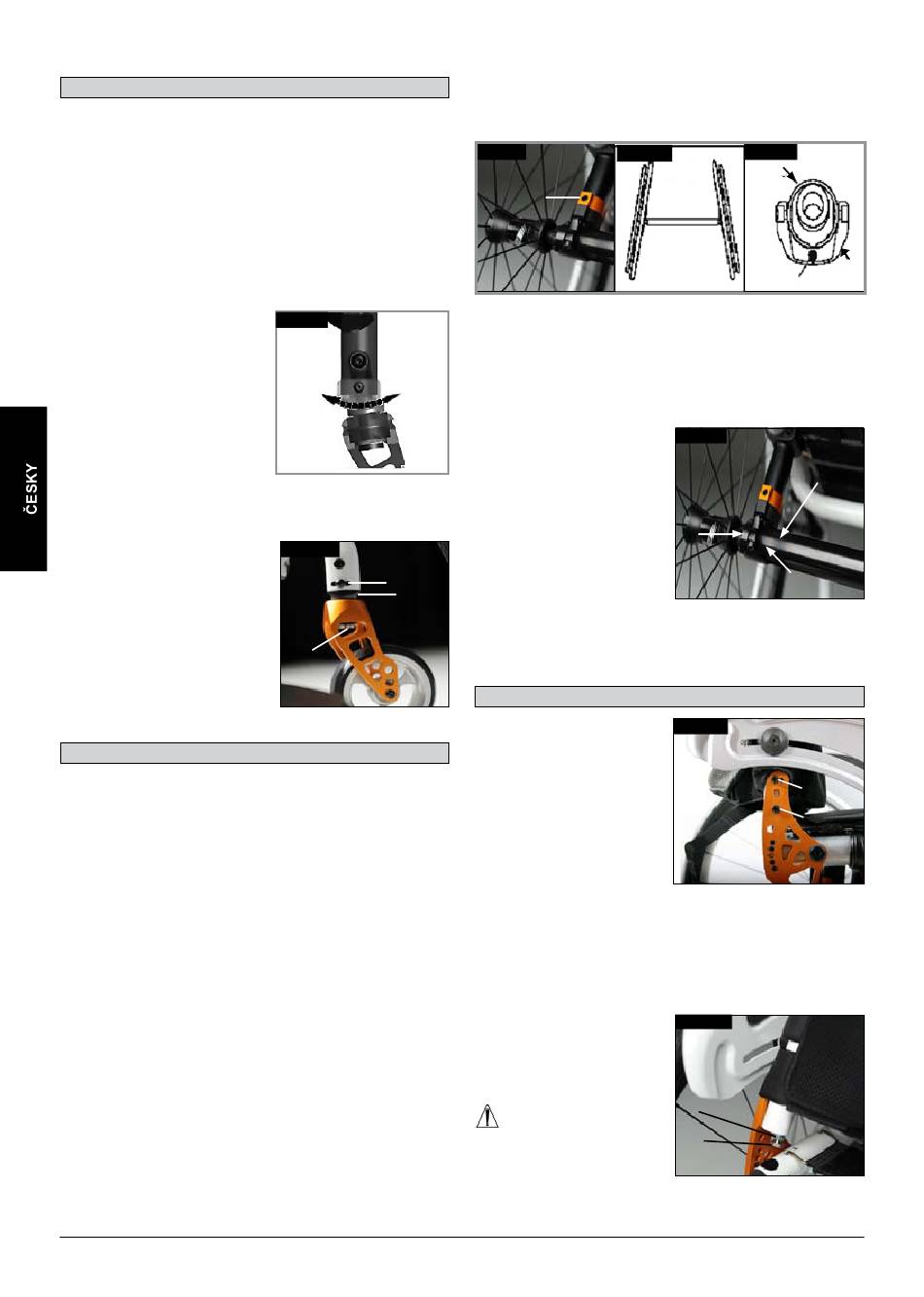

Kolečka
Přední kolečka, adaptér kolečka, vidlice
Po čase může invalidní vozík táhnout mírně doprava nebo
doleva nebo se jeho kolečka mohou chvět. Může to být
způsobeno následujícími příčinami:
• Pohyb kola dopředu nebo dozadu nebyl nastaven správně.
• Úhel koleček nebyl nastaven správně.
• Tlak vzduchu v kolečku a/nebo zadním kole je nesprávný, kola
se neotáčí hladce.
K tomu, aby jel vozík přímo, je potřebné optimální nastavení
koleček.
Kolečka by měl vždy nastavovat autorizovaný prodejce. Po
každé změně polohy zadního kola je nutno znovu nastavit
adaptér předních koleček a zkontrolovat brzdy.
Nastavení kolečka
Pro dosažení paralelního nastavení
obou vidlic prostě spočítejte zuby
viditelné po obou stranách. Po
nastavení vidlice kolečka zaručují
zuby bezpečnou polohu a umožňují
nastavení 16° v krocích po 2°.
Použijte plochou stranu na přední
straně vidlice kolečka pro kontrolu
kolmé polohy vzhledem k zemi
(Obr. 5.15)
Patentovaná konstrukce umožňuje otáčení vidlice kolečka tak,
že ji lze nastavit zpět do kolmé polohy vzhledem k zemi při
změně úhlu sedadla.
Nastavení směrové stability
Povolte imbusové šrouby (1) na
spodní straně vidlice. Pak můžete
šroub vyšroubovat (2). Nyní
můžete otočit černou objímku (3)
doleva nebo doprava.
Doleva – vozík táhne doleva
Doprava – vozík táhne doprava
Pak opět dotáhněte šrouby (2).
nastavte úhel 90° mezi vidlicí a
podlahou.
Nyní šroub (1) opět dotáhněte. (Obr. 5.16).
Nastavení kola
Nastavení uspořádání kol
Upozornění: Pro dosažení nejlepšího možného pohybu je třeba
nastavit zadní kola do jejich optimální polohy, což znamená, že
je třeba správně nastavit vyrovnání kol.
Provádí se to tak, že změříte vzdálenost obou kol vpředu a
vzadu, která musí být stejná. Tím bude zajištěno, že jsou
navzájem v rovnoběžné poloze.
Rozdíl mezi oběma měřeními by neměl být větší než
5 mm.
Pro nastavení kol do rovnoběžné polohy povolte šrouby a
příslušným způsobem otočte objímku osy. Po každém
nastavování zkontrolujte, zda jsou šrouby správně dotaženy (viz
stránka s hodnotami krouticího momentu).
Nastavení paralelního chodu vozíku HELIUM
nastavení sbíhavosti na nulu
UPOZORNěNí: Na invalidním vozíku se zešikmenými válci 0°
nelze nastavit sbíhavost. Toto nastavení je nutné pouze v
případě zešikmených válců 3° a 6°.
Pojem sbíhavost pouze definuje, jak dobře jsou zadní kola
vozíku vyrovnána vzhledem k zemi. To určuje, jak dobře vozík
pojede. Když je sbíhavost nulová, existuje normální odpor nebo
valivý odpor.
Postup nastavení sbíhavosti: Povolte po obou stranách
imbusovým klíčem šrouby (1) (1 na každé straně), kterými je
upevněn upínací prvek šikmé trubky. Zkontrolujte kuličku ve
vodorovné (2) rovině a otáčejte šikmou trubkou (3) tak, aby se
kulička dostala do středu. Sbíhavost je nyní na nule.
174
Fig. 5.15
+8
-8
Fig. 5.16
2
3
1
Před dotažením šroubů (1) zkontrolujte, zda je zešikmená trubka
vycentrována v pravolevém směru. Mezera má být po obou
stranách stejná nebo zde nemá být žádná mezera. Dotáhněte
šrouby na 7 Nm. (Obr. 5.17 - 5.19).
Fig. 5.17
Fig. 5.18
1
Nastavení šířky zadní základny kol
zadní základna kol je definována jako vzdálenost mezi horní
stranou zadních kol a trubkami opěradla a představuje ji
nastavení od výrobce (1,25 cm). Toto nastavení je třeba zvýšit,
pokud má být vytvořena větší mezera mezi pneumatikami a
výškově nastavitelnými područkami, dodávanými na přání
zákazníka za příplatek (Obr. 5.20).
UPOZORNěNÍ: Při
nastavování zadní základny
kol nastavte nejprve jedno kolo
a pak druhé. Pokud povolíte
obě strany současně, změní se
nastavení sbíhavosti. Pro
nastavení zadní základny kol
posuňte zešikmené díly (4)
teleskopicky do zešikmené
trubky (5) a zablokujte na
místě, až dosáhnou konce.
Povolte šroub (6) (umístěný
nejblíže od zešikmené trubky) na levé straně vozíku. Posuňte
rychloupínací osu dovnitř nebo ven pro dosažení požadované
zadní základny kol. Dotáhněte šrouby na 7 Nm. Opakujte
tento postup na pravé straně vozíku a nastavte mezeru tak, aby
byla stejně velká jako na levé straně.
Opěradlo
Úhlově nastavitelná zádová
opěrka
Úhel opěradla se nastavuje
změnou polohy čepu na
konzole opěradla. čep (1)
musí být zcela zapadlý na
svém místě v otvorech po
obou stranách, tím dosáhnete
nastavení úhlu 8,5°.
Do nepoužitých otvorů
nasaďte červené plastové
čepy. Pro dosažení menšího
přírůstku úhlu (3,5°) vyšroubujte imbusový šroub (2) a nasaďte
jej do druhého otvoru. K dotažení šroubu (2) použijte vhodný
krouticí moment (viz tabulku).
Tím dosáhnete změnu úhlu opěradla o 12°. Pak přemístěte čep
(1) v opačném směru do následujícího otvoru, čímž dosáhnete
změnu úhlu o 12° - 8°= 3,5°. (Obr. 5.21)
Pro snížení vůle opěradla lze
povolit matici (1) a pak lze
nastavit optimální polohu
stavěcím šroubem (2). Pak
opět dotáhněte matici (1). (Obr.
5.22).
POZOR:
Šrouby je nutno dotáhnout.
Jinak bude nastavení sklonu
ztraceno.
Fig. 5.19
3
2
BALL
Fig. 5.20
5
4
6
Fig. 5.21
2
1
Fig. 5.22
1
2
