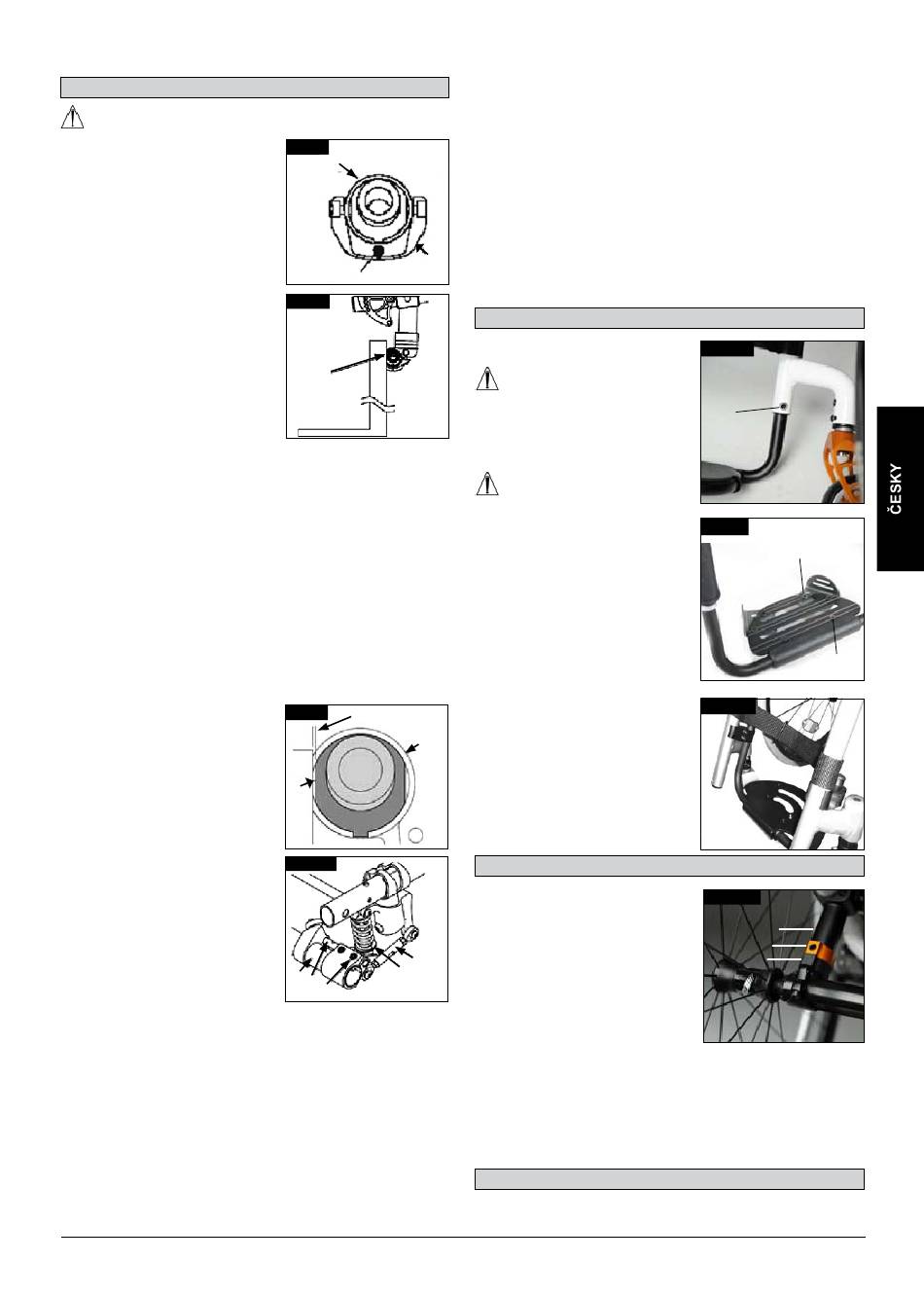

bodového zadního zavěšení
VAROVáNí
Zadní zavěšení může ovlivnit stabilitu
invalidního vozíku. Aby nedošlo k
pádu, použijte omezovač a/nebo
jistící kolečka, než se seznámíte s
novým zařízením.
1. Nastavení 4-bodového zadního
zavěšení
a. Pro upevnění zavěšení otočte
pružinový stavěcí prvek pro
předběžné zatížení (A) ve směru
hodinových ručiček (při pohledu na
systém zavěšení odspodu invalidního
vozíku).
b. Pro uvolnění zavěšení otočte
pružinový stavěcí prvek pro
předběžné zatížení (A) proti směru
hodinových ručiček (při pohledu
na systém zavěšení od spodu
invalidního vozíku).
2. Uspořádání spojovacích ramen
zavěšení
Nenastavujte spojovací ramena (B). Jsou nastaveny z výrobního
závodu a zajišťují správné sledování
a výkon systému zadního zavěšení se 4 spoji.
Nastavení geometrie na nulu
Povolte šrouby krytu (A) (3 na každé straně, v případě
vybavení jistícími kolečky 4 na každé straně), které zajišťují
upnutí středové trubky. Sledujte kuličku na úrovni (B) a
otáčejte středovou trubkou (C) až do vycentrování kuličky na
požadované úrovni. Geometrie je nyní nastavena na nulu (Obr.
5.7, 5.8).
Před dotažením šroubů (A) se ujistěte, že je středová trubka
vycentrovaná v oblasti zleva doprava vzhledem k rámu
invalidního vozíku a ploché části středové trubky jsou vzájemně
rovnoběžné. Konec zakřivené trubky by měl lícovat s vnějším
okrajem upnutí středové trubky. Krouticí upevňovací prvky (A) na
62 in-lb. (7 Nm).
Nastavení geometrie na nulu -
alternativní metoda
Umístěte celý invalidní vozík na
rovný vodorovný stůl nebo na zem.
Povolte šrouby krytu (A) (3 na každé
straně, v případě vybavení jistícími
kolečky 4 na každé straně), které
zajišťují upnutí středové trubky.
Najděte rovný povrch na zátkách
vpředu a vzadu (D). Umístěte
předmět, o němž je známo, že má
úhel přesně 90° (např. úhelník,
pravítko - trojúhelník, atd.) dolů na
rovný vodorovný povrch a nahoru
proti rovné ploše zátky.
Otáčejte zakřivenou trubkou a zátkou
s příslušenstvím, dokud nebude
rovný povrch zátky rovnoběžný s
měřicím nástrojem (Obr. 5.7, 5.8, 5.9,
5,10).
Před dotažením šroubů (A) se
ujistěte, že je středová trubka vycentrovaná v oblasti zleva
doprava vzhledem k rámu invalidního vozíku a ploché části pod
středové trubky jsou vzájemně rovnoběžné. Konec středové
trubky by měl lícovat s vnějším okrajem upnutí trubky. Krouticí
upevňovací prvky na 62 in-lb. (7 Nm).
UPOZORNěNÍ – Při otáčení zadního zavěšení se 4 spoji vždy
proveďte jednu změnu azapište ji. Chce to trochu trpělivosti,
ale pomůže Vám to porozumět, jak každá změna ovlivní jízdu
invalidního vozíku
ve spojení se zadním zavěšením.
UPOZORNěNÍ – Spodní nárazník by měl být volný, aby
umožňoval správný pohyb
zavěšení.
Fig. 5.7
C
B
BALL
Fig. 5.8
D
Fig. 5.9 PARALLEL
C
D
Fig. 5.10
F
E
H
I G
UPOZORNěNÍ – Nikdy neodstraňujte válcovou matici (C)
kterou je připojen zakřivený upínací prvek k upínacímu prvku
nárazníku.
3. Údržba
Je třeba dodržovat níže uvedené požadavky na údržbu společně
s všeobecnými požadavky na údržbu invalidního
vozíku, uvedenými v kapitole XI.
a. nenanášejte mazivo na nárazový konec objímek nebo cívek.
b. Můžete nanést mazivo na konce spoje po očištění jemným
mýdlem a
kartáčkem.
c. K odstranění veškerých nečistot a zbytků ze systému cívky
použijte měkký kartáček.
d. K čištění zadního zavěšení se 4 spoji nikdy nepoužívejte
vysokotlakou myčku.
Nastavení stupátka
Nastavení stupačky
POZOR:
Nestoupejte na stupátko!
Existuje zde
riziko převrácení a úrazu, i když
uživatel sedí na vozíku.
POZOR:
Při přepravě si nestoupejte na
stupátko, existuje zde nebezpečí
převrácení a úrazu.
Povolení šroubu (1) Vám umožní
nastavit podnožku tak, aby
odpovídala délce Vaší nohy od
kolena dolů a opětovně podnožku
nasadit. Úhel podnožky lze
individuálně nastavit povolením
šroubů (2). Boční kryt (3) na
podnožce brání tomu, aby z
podnožky nedopatřením sklouzla
noha. Po každém nastavování
zkontrolujte, zda jsou šrouby správně
dotaženy (viz stránku s hodnotami
krouticího momentu) (Obr. 5.12).
Stupátko pro krátkou holeň
Stupátko pro krátkou holeň: se
montuje na vnitřní část rámu
a umožňuje vyšší polohu stupačky
(Obr. 5.13).

Sed

Nastavení výšky sedadla
Pro nastavení výšky zadní strany
sedadla
povolte imbusové šrouby (1) (jeden
na každé straně), kterými je
připevněn upínací prvek k dříku osy
(2). Odstraňte distanční konzolu (3)
pro nastavení výšky sedadla +/- 1
cm. Pro velká nastavení snižte
délku dříku osy podle potřeby.
Dotáhněte 2 imbusové šrouby na 7 Nm. (Obr. 5.14).
UPOZORNěNÍ:
Při úpravě nastavení výšky zadní strany sedadla je někdy nutné
upravit nastavení úhlu kolečka.
Potah sedadla
K vypnutí čalounění použijte pásky pod čalouněním.
Varianty - Snoll-on
Viz zvláštní příručku pro Snoll on
Fig. 5.11
1
Fig. 5.12
3
2
Fig. 5.13
Fig. 5.14
2
1
3
