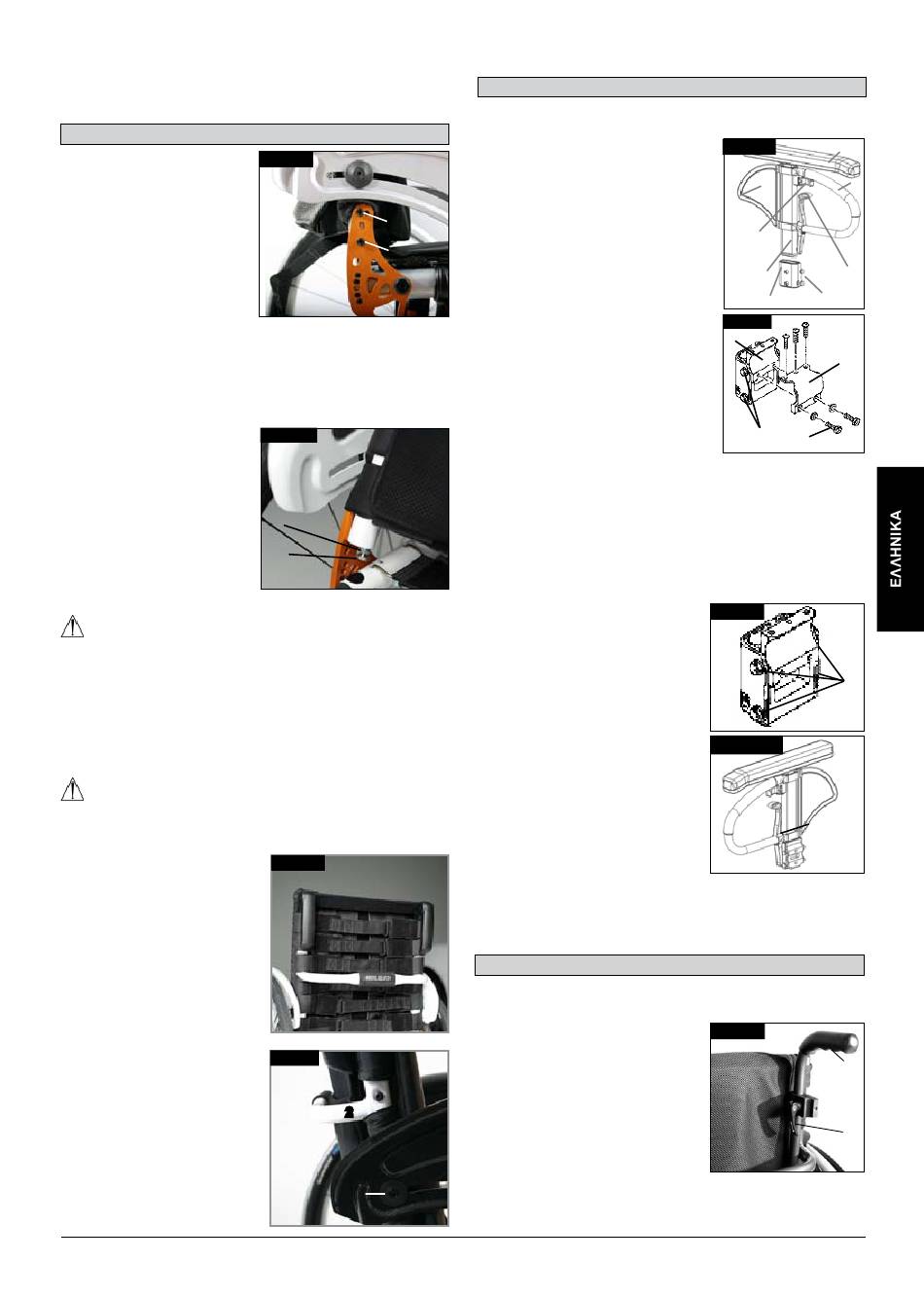

αυτή τη διαδικασία στη δεξιά πλευρά της πολυθρόνας και
ρυθμίστε το διάκενο ώστε να είναι το ίδιο με την αριστερή
πλευρά.
πλάτη
πλάτη με ρυθμιζόμενη γωνία
μπορείτε να ρυθμίσετε τη
γωνία της πλάτης αν αλλάξετε
τη θέση του πείρου στη
στερέωση πλάτης. ο πείρος
(1) πρέπει να τοποθετηθεί
πλήρως στη θέση του, και να
ασφαλίσει, στο διάγραμμα
οπών και στις δύο πλευρές.
αυτό σας παρέχει ρύθμιση
γωνίας των 8,5°.
τοποθετήστε τους κόκκινους
πλαστικούς πείρους στις αχρησιμοποίητες οπές. για μικρότερο
βήμα γωνίας (3,5°), ανοίξτε τη βίδα allen (2) και ρυθμίστε ξανά
τη βίδα στη δεύτερη οπή. χρησιμοποιήστε την ανάλογη δύναμη
ροπής (βλ. πίνακα) για να σφίξετε τη βίδα (2).
αυτό σας παράσχει αλλαγή 12° στην πίσω γωνία. ςτη συνέχεια,
μετακινήστε τον πείρο (1) προς την αντίθετη κατεύθυνση στην
επόμενη οπή, για να
αποκτήσετε αλλαγή 12° - 8°=
3,5°. (Εικ. 5.21)
για να μειώσετε το «παίξιμο»
στην πλάτη, μπορείτε να
αποδεσμεύσετε το παξιμάδι
(1). ςτη συνέχεια, μπορείτε να
ρυθμίσετε τη βέλτιστη θέση
χρησιμοποιώντας τη βίδα
ρύθμισης (2). ςτη συνέχεια,
σφίξτε ξανά το παξιμάδι (1).
(Εικ. 5.22).
προΣοΧΗ
πρέπει να σφίξετε ξανά τις βίδες. διαφορετικά, θα χαθεί η
ρύθμιση γωνίας.
Αναδίπλωση πλάτης
τραβήξτε το καλώδιο για να απασφαλίσετε την πλάτη.
ταυτόχρονα, σπρώξτε την προς τα εμπρός για να την
αναδιπλώσετε προς τα κάτω. για να επιστρέψετε την πλάτη στην
αρχική θέση της, πρέπει να την τραβήξετε όσο το δυνατό πιο
πίσω, μέχρι να κλειδώσει στη θέση της και στις δύο πλευρές.
προΣοΧΗ
Όταν αναδιπλώνετε την πλάτη προς τα κάτω, βεβαιωθείτε
να μην πιαστούν τα δάκτυλά σας.
ρυθμιζόμενος αναρτήρας
πλάτης
μπορείτε να ρυθμίσετε το τέντωμα
του ρυθμιζόμενου αναρτήρα
πλάτης με τη χρήση ορισμένων
ιμάντων.
μπορείτε να αποκτήσετε
πρόσβαση στην επένδυση του
αναρτήρα πλάτης από το
εσωτερικό μέσω ενός ανοίγματος
και μπορείτε να προσθέσετε
μαξιλάρια ανάλογα με τις ατομικές
ανάγκες σας (Εικ. 5.23).
πλάτη με ρυθμιζόμενο ύψος
μπορείτε να ρυθμίσετε την πλάτη
σε διάφορα ύψη πλάτης σε
βήματα των 2,5 εκ. τα εύρη
ρύθμισης είναι 25 - 30 εκ., 30 - 35
εκ., 35 - 40 εκ. και 40 - 45 εκ.
αποδεσμεύστε τις βίδες (1+2) και
ρυθμίστε την πλάτη στο επιθυμητό
ύψος. ςφίξτε ξανά τις βίδες (βλ. τη
σελίδα για τη ροπή). (Εικ. 5.24).
Fig. 5.21
2
1
Fig. 5.22
1
2
Fig. 5.23
Fig. 5.24
2
1
πλευρικό προστατευτικό
υποΣΤΗρΙΓμΑΤΑ βρΑΧΙοΝώΝ μΕ ρυθμΙζομΕΝο υΨοΣ
μοΝου ΣΤυΛου
1. Εξωτερικός στύλος του υποστηρίγμα-
τος βραχιόνων
2. μοχλός απασφάλισης ύψους
3. μοχλός απασφάλισης
4. βάση του υποστηρίγματος βραχιόνων
5. ράβδος μεταφοράς
6. πλαϊνός πίνακας
7. δέκτης
8. ςφιγκτήρας
9. υλικό ρύθμισης υποδοχής
10. μπουλόνια σύσφιξης
1. τοποθέτηση
a. ολισθήστε τον εξωτερικό στύλο του
υποστηρίγματος βραχιόνων στην υποδο-
χή που είναι στερεωμένη στο πλαίσιο της
αναπηρικής πολυθρόνας.
b. το υποστήριγμα βραχιόνων θα ασφα-
λίσει αυτόματα στη θέση του.
2. ρύθμιση ύψους a. περιστρέψτε το
μοχλό απασφάλισης ύψους (2) έως το
δεύτερο αναστολέα. b. ολισθήστε τη βάση του υποστηρίγματος
βραχιόνων προς τα επάνω ή προς τα κάτω στο επιθυμητό ύψος.
c. Επαναφέρετε το μοχλό στη θέση ασφάλισης δίπλα στο στύλο
του υποστηρίγματος βραχιόνων. d. ςπρώξτε τη βάση του υπο-
στηρίγματος βραχιόνων (4) έως ότου ο άνω στύλος του υποστη-
ρίγματος βραχιόνων ασφαλίσει καλά στη θέση του. 3. αφαίρεση
του υποστηρίγματος βραχιόνων a. τραβήξτε στο μοχλό 3 και
ανυψώστε ολόκληρο το βραχίονα. 4. Επανατοποθέτηση υποστη-
ρίγματος βραχιόνων a. ολισθήστε το υποστήριγμα βραχιόνων
πίσω στην υποδοχή μέχρι ο βραχίονας
να ασφαλίσει στη θέση του.
προΣδΕΣΗ υποδοΧΗΣ υποΣΤΗ-
ρΙΓμΑΤοΣ βρΑΧΙοΝώΝ
ρύθμιση της εφαρμογής της υποδοχής
του υποστηρίγματος βραχιόνων
για να σφίξετε ή να χαλαρώσετε την
εφαρμογή του εξωτερικού στύλου
του υποστηρίγματος βραχιόνων στην
υποδοχή:
1. χαλαρώστε τα τέσσερα μπουλόνια
ρύθμισης της υποδοχής (D) στις πλευ-
ρές της υποδοχής. 2. με το υποστή-
ριγμα βραχιόνων στην υποδοχή (E),
σφίξτε την υποδοχή για να πετύχετε
την επιθυμητή εφαρμογή. 3. ςφίξτε τα
τέσσερα μπουλόνια (D). (144 in-lbs,
16,3 Nm)
ρύθμιση θέσης 1. χαλαρώστε τα δύο
μπουλόνια σύσφιξης (10) μέχρι να χαλαρώσει ο σφιγκτήρας.
2. ολισθήστε την υποδοχή του υποστηρίγματος βραχιόνων στην
επιθυμητή θέση.
3. ςφίξτε.
Λαβές ώθησης
Λαβές ώθησης με ρυθμιζόμενο ύψος
οι λαβές αυτές είναι ασφαλισμένες
με πείρους για την αποφυγή της
ακούσιας ολίσθησής τους προς τα
έξω. αν ανοίξετε το λεβιέ ταχείας
απασφάλισης (1) καθίσταται δυνατή
η ρύθμιση του ύψους των λαβών
ώθησης (2) ανάλογα με τις ατομικές
ανάγκες σας. Καθώς μετακινείται ο
λεβιές, θα ακούσετε ένα μηχανισμό
ασφάλισης. τώρα μπορείτε εύκολα
να τοποθετήσετε τη λαβή ώθησης
όπως επιθυμείτε. το παξιμάδι στο λεβιέ καθορίζει πόσο σφικτά
στερεωμένες είναι οι λαβές ώθησης στη θέση τους. αν το
4
Fig. 5.25
5
6
2
1
3
9
7
Fig. 5.26
7
8
9
10
9
10
Fig. 5.27
D
Fig.5.28
E
Fig. 5.29
2
1
