D EUTS CH

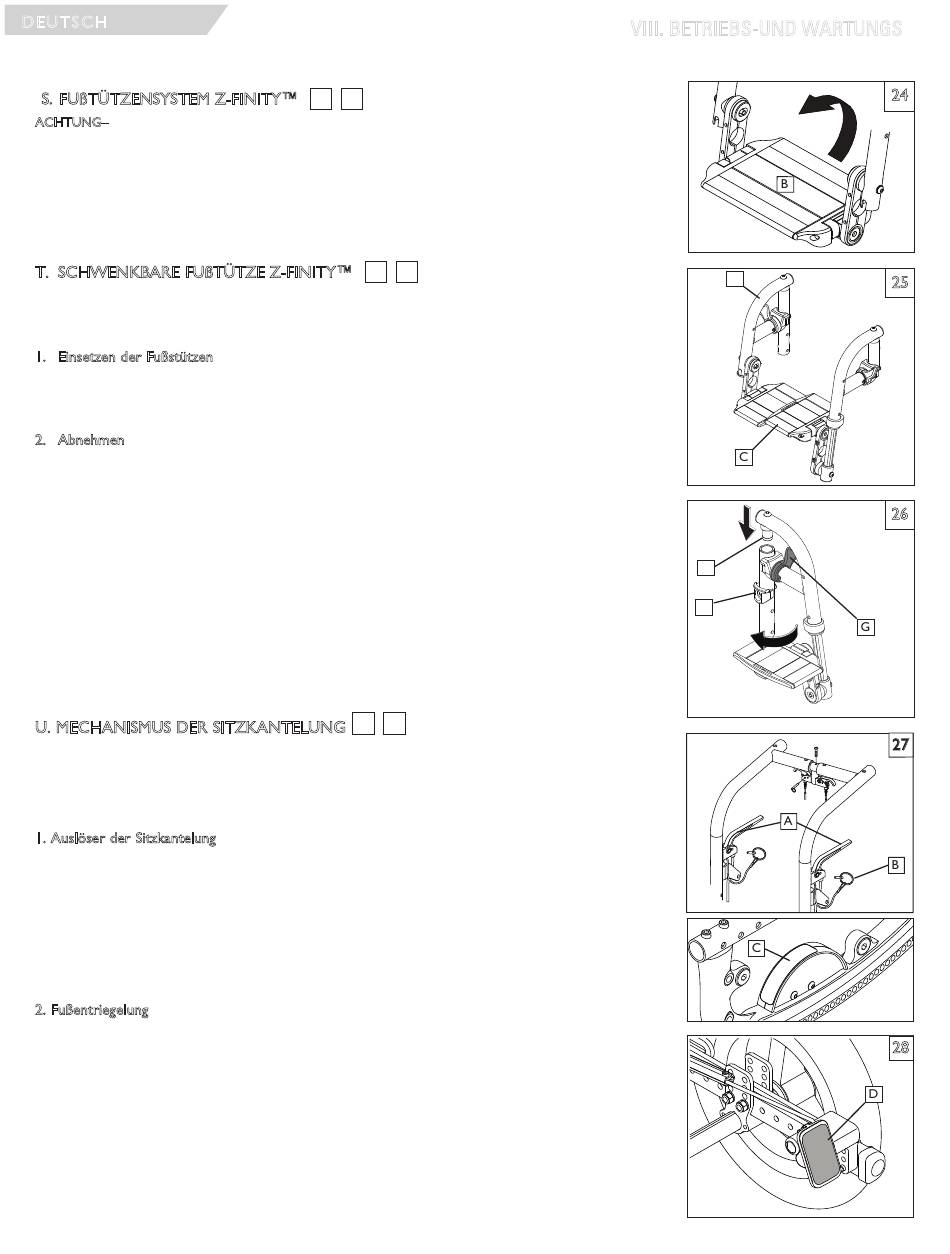

S. FUßTÜTZENSYSTEM Z-FINITY™
ACHTUNG– Das Fußstützensystem Z-Finity™ ist bis 75 kg belastbar
Mit diesem Fußstützensystem bietet Sunrise Medical entweder eine einzelne klappbare Trittfläche (B) oder
duale Trittflächen (C) an, die auf alle möglichen Höhen und Winkel eingestellt werden können, die der
Fahrer zu seinem Komfort und zur Abstützung benötigt.
T. SCHWENKBARE FUßTÜTZE Z-FINITY™
Das Fußstützensystem kann auch mit einer wegschwenkbaren Aufhängung (D) mit dualen Trittflächen (C)
versehen werden, die beide in Höhe und Winkel verstellbar sind.
Ein- und ausschwenkbare Fussrasten und -stützen (80°)
1. Einsetzen der Fußstützen
a. Setzen Sie den Drehzapfen (E) von der Seite oben auf das Rahmenrohr, welches die Hängehalterung in
die richtige Ausrichtung mit der Feststellplatte (F) am vorderen Rahmenrohr bringt.
b. Drehen Sie die Fußstütze zur Vorderseite des Stuhls, bis sie an der Feststellplatte sicher einrastet.
2. Abnehmen
a. Zum Herausnehmen der Fußstütze entriegeln Sie den Verschluss (G), indem Sie den Hebel nach oben
oder nach unten ziehen.
b. Drehen Sie die Fußstütze nach innen oder außen und heben Sie sie an.
U. MECHANISMUS DER SITZKANTELUNG
Die Sitzkantelung ist von Sunrise eingebaut. Durch zwei Kabel/Auslöse-Mechanismen rastet der Rollstuhl je
nach Einstellung zwischen -5° und 60° sicher ein. Der Quickie/Zippie IRIS bietet die Möglichkeit einer
Sitzneigung nach vorne von 0° bis 5°. VERSUCHEN SIE NICHT, DIESE EINSTELLUNG VORZUNEHMEN.
Diese Einstellung muss von einem autorisierten Händler durchgeführt werden.
1. Auslöser der Sitzkantelung
a. Wenn Sie beide Auslöser (A) gleichzeitig drücken, wird der Feststellmechanismus gelöst, wodurch der
Sitz und die Rückenlehne sich an der Stelle drehen. Wenn Sie die Auslöser loslassen, rasten die
Kipphebel sicher ein.
b. Der ungefähre Neigungsgrad des Sitzes ist auf der Neigungsanzeige zu sehen (C).
c. Um die Kippfunktion zu entriegeln, schieben Sie den Feststellstift (B) in die Halterung des Auslösers.
2. Fußentriegelung
a. Wenn Sie das Fußpedal (D) hinunter drücken, wird der Feststellmechanismus gelöst, wodurch der Sitz
und die Rückenlehne sich an der Stelle drehen. Wenn Sie das Fußpedal loslassen, rasten die Kipphebel
sicher ein.
b. Der ungefähre Neigungsgrad des Sitzes ist auf der Neigungsanzeige zu sehen (C).
MK-100151 Rev. D
24 25
25 26
27 28
170
