F RA NÇA I S

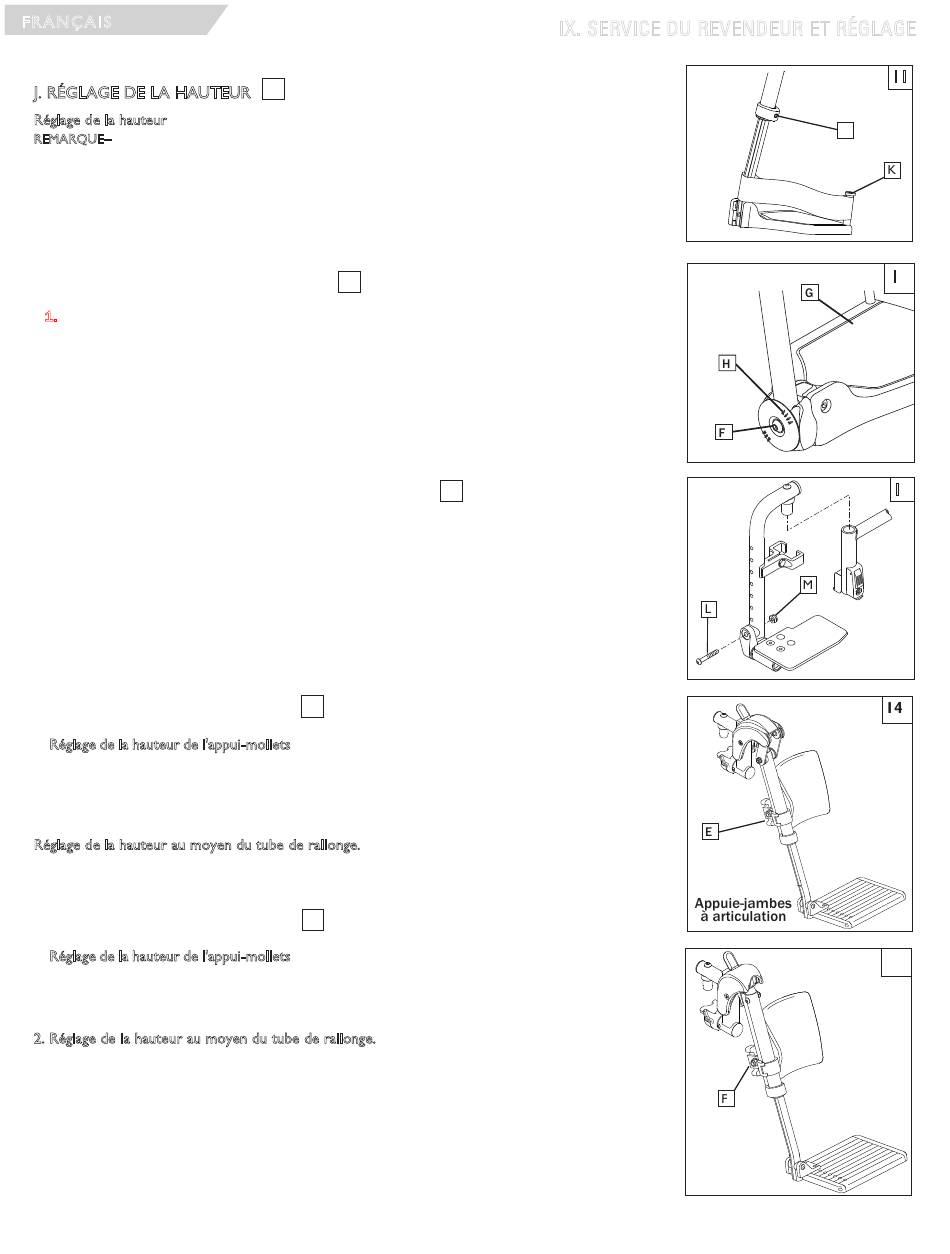

J. RÉGLAGE DE LA HAUTEUR
Réglage de la hauteur
REMARQUE– Il est recommandé de maintenir une hauteur minimale de 5 cm (2 pouces) entre le point le plus
bas du repose-pied et le sol.
a. Dévissez la vis de pression (J) au moyen d'une clé hexagonale de 3/16 po.
b. Glissez la rallonge du repose-pieds (K) vers le haut ou vers le bas à l'intérieur du tube jusqu'à la hauteur
désirée.
c. Vissez la vis de pression (J). Appliquez un couple de serrage de 144 pouces-livres (16,27 Nm).
K. SEMELLE À ANGLE RÉGLABLE
1. Semelles composites à angle réglable
a. Retirez le boulon (F).
b. Tirez la semelle (G) pour l'éloigner de la rallonge.
c. Repositionnez la semelle dans la rallonge, dans la nouvelle position angulaire.
Utilisez le couplage de rallonge prémarqué (H) comme guide.
L. REPOSE-PIEDS ROBUSTES ET AMOVIBLES
Réglage de la hauteur - Montage avant
a. Dévissez et retirez le boulon (L) et l'écrou de retenue (M) du support de fixation du repose-pieds.
b. Placer la palette du repose-pieds dans les trous prépercés sur le tube.
c. Remettre le boulon et l'écrou puis vissez.
M. REPOSE-JAMBE ARTICULÉ
1. Réglage de la hauteur de l'appui-mollets
a. Dévisser l'écrou de retenue (E) situé à l'arrière du support de l'appui-mollets.
b. Glissez l'appui-mollets de haut en bas.
c. Vissez l'écrou de retenue (E) lorsque l'appui-mollets est à la position désirée.
Réglage de la hauteur au moyen du tube de rallonge.
a. (Voir « Reglage de la hauteur, » Section I)
N. REPOSE-JAMBE ARTICULÉ
1. Réglage de la hauteur de l'appui-mollets
a. Dévisser l'écrou de retenue (F) situé à l'arrière du support de l'appui-mollets.
b. Glissez l'appui-mollets de haut en bas.
c. Vissez l'écrou de retenue (F) lorsque l'appui-mollets est à la position désirée.
2. Réglage de la hauteur au moyen du tube de rallonge.
a. (Voir « Reglage de la hauteur, » Section I)
MK-100151 Rev. D
11
12
13
14
15
IX. SERVICE DU REVENDEUR ET RÉGLAGE
99
11
J
12
13
15
L'appuie-jambe
à surélévation
