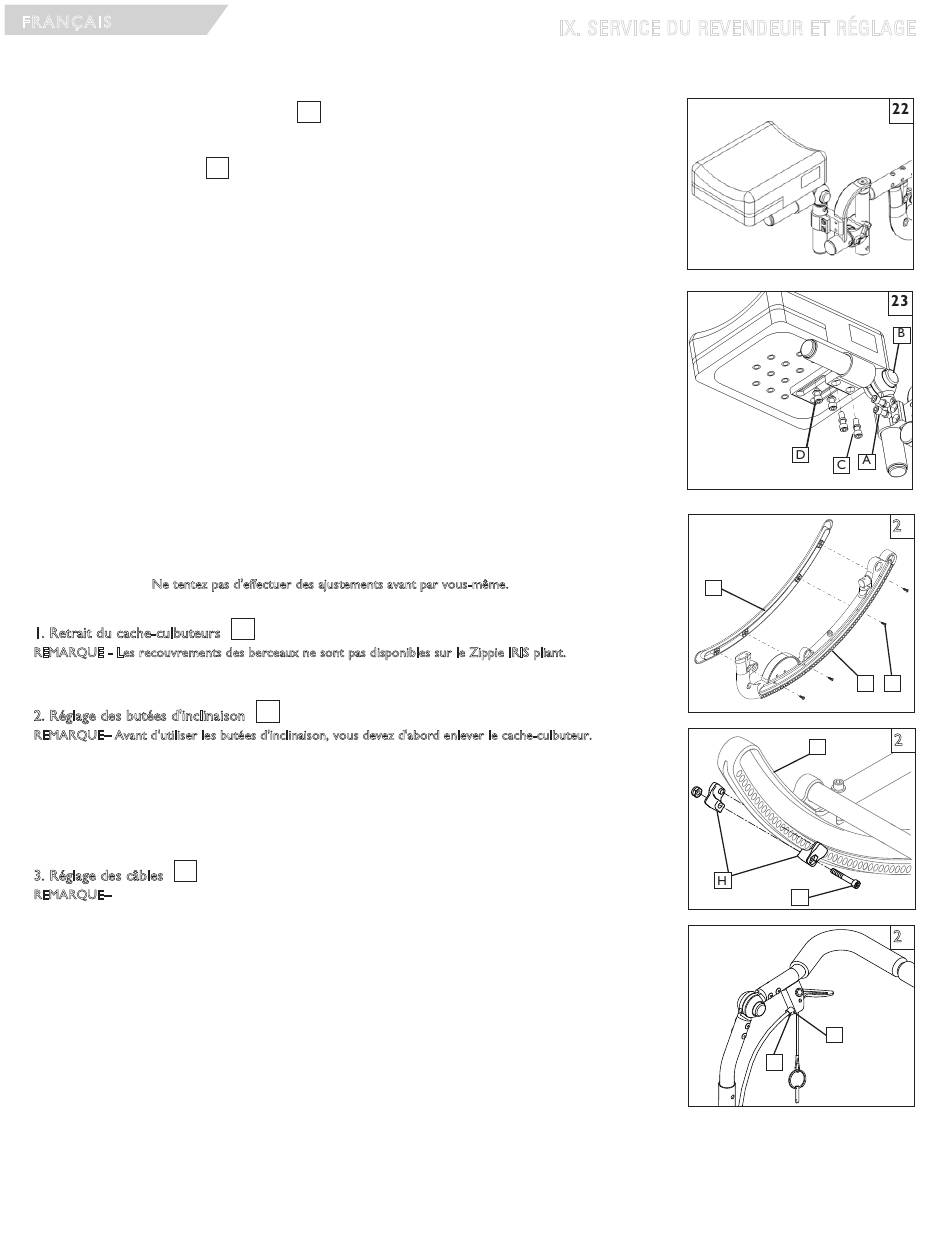

Q. SUPPORT POUR MEMBRE
Reportez-vous à la section Supports/repose-pieds pivotants (page 16) pour l'installation/la dépose du fauteuil.
1. Réglage de la hauteur
a. Déserrez les 2 vis (A), ne les enlevez pas, faites glisser le montant vers le haut ou le bas à la hauteur désirée.
b. Resserrez les vis.
2. Réglage de l'angle
a. Appuyez sur le bouton (B), réglez vers le haut ou le bas à l'angle désiré, relâchez le bouton.
3. Réglage de la longueur
a. Déserrez les 2 vis (C), ne les enlevez pas, faites glisser la fixation vers l'avant ou l'arrière à la longueur
désirée,
b. Resserrez les vis.
4. Réglage de la longueur ou de la largeur supplémentaire
a. Enlevez les 2 vis (D), repositionnez à la configuration désirée, remettez les vis en place.
b. Resserrez fermement les vis.
R. MÉCANISME D'INCLINAISON
Le double mécanisme d'inclinaison est installé en usine. Deux câbles/déclencheurs verrouillent le fauteuil en
place dans une position de -5º à 60º tout dépendant du montage. Le Quickie/Zippie IRIS peut offrir une inclinai-
son avant de 0º à 5º. Ne tentez pas d'effectuer des ajustements avant par vous-même. Ce réglage doit être fait
par un revendeur agréé.
1. Retrait du cache-culbuteurs
REMARQUE - Les recouvrements des berceaux ne sont pas disponibles sur le Zippie IRIS pliant.
a. Retirez les quatre ou cinq vis (D) qui maintiennent le cache-culbuteur sur le châssis du culbuteur (E).
b. Retirez le cache-culbuteur (F) et mettez-le à rangez-le avec des vis au cas ou ils seraient nécessaires plus tard.
2. Réglage des butées d'inclinaison
REMARQUE– Avant d'utiliser les butées d'inclinaison, vous devez d'abord enlever le cache-culbuteur.
Des réglages peuvent être faits afin de limiter le degré d'inclinaison (rotation) dont le fauteuil peut offrir en util-
isant les butées d'inclinaison (H).
a. Dévissez et retirez la vis de retenue (G).
b. Placez les butées pour obtenir le degré d'inclinaison avant ou arrière voulu.
c. Chacune des deux parties des butées d'inclinaison doit s'enclencher dans les trous correspondants du
culbuteur (E) pour ensuite être fixés en place en serrant la vis (G).
26
3. Réglage des câbles
REMARQUE– N'utilisez pas de lubrifiants sur les composants ou sur l'assemblage.
a. Desserrez le contre-écrou (l).
b. Tournez le tendeur de câbles (J) pour éliminer le lâche du câble. Assurez-vous que le bouton du piston
peut s'étendre et se rétracter pleinement après le réglage et que les pistons engagent la bascule lorsque
les déclencheurs sont relâchés.
c. Resserrez le contre-écrou (l)
