I X . A s s e t t o e R e g o l a z i o n e
5. Distribuzione del peso
Per distribuire il peso tra le ruote anteriori e posteriori, spostare gli assi posteriori in avanti
o indietro sul telaio.
Se si spostano gli assi INDIETRO, si ottiene una migliore stabilità contro il ribaltamento in
avanti o indietro.
Quando si spostano gli assi IN AVANTI, un parte maggiore del peso dell'utente viene sposta-
ta sulle ruote POSTERIORI. Ciò significa che l'estremità anteriore della carrozzina diventa
più leggera e, di conseguenza, è più facile svoltare. Inoltre, con un interasse più corto, il
raggio di svolta risulta ridotto.

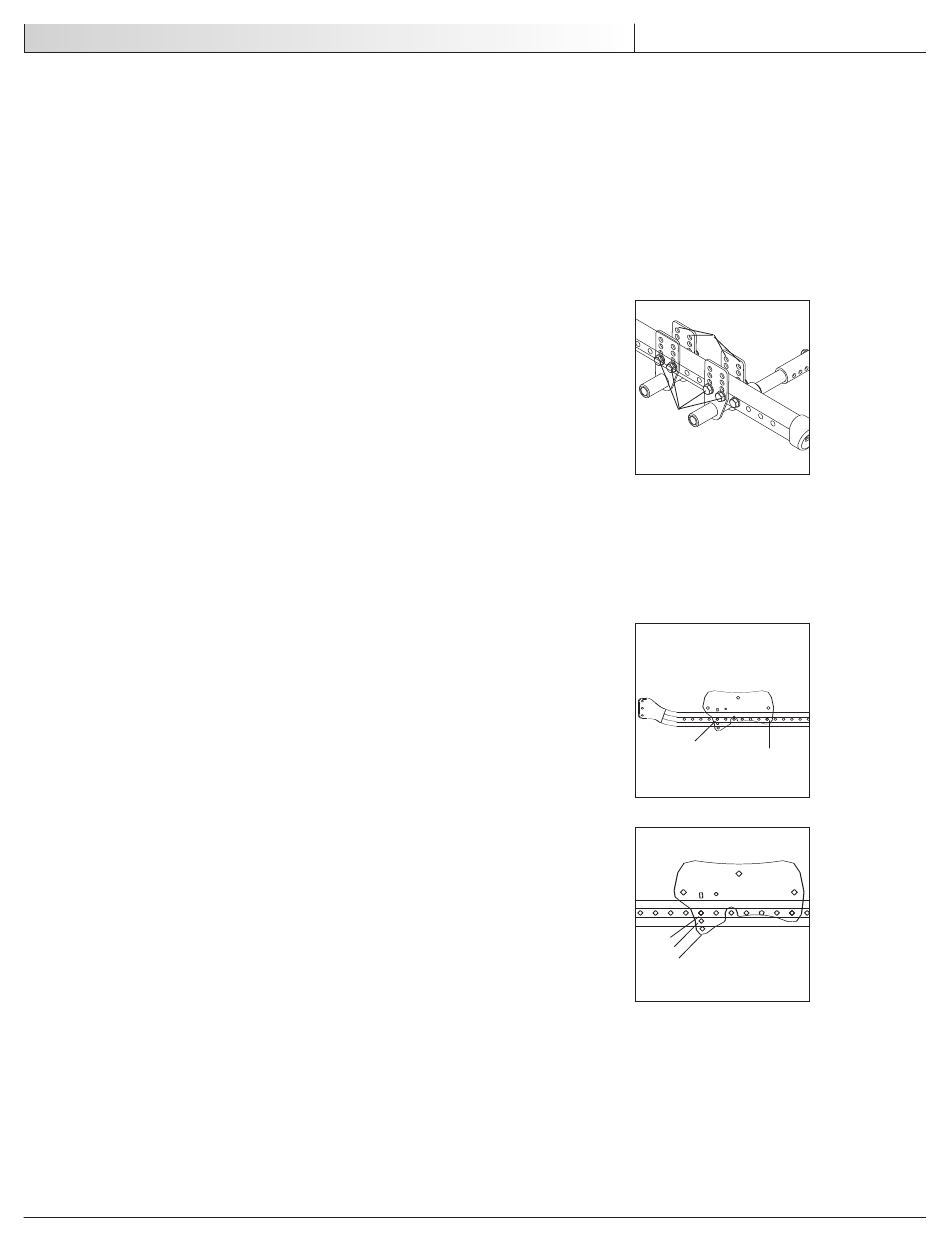

6. Regolazione delle piastre degli assi
a. Rimuovere entrambe le ruote della carrozzina.
b. Rimuovere i bulloni (A) della piastra dell'assale (B).
c. Spostare la piastra dell'assale nella posizione desiderata.
d. Riporre i bulloni (A) e serrarli.
e. Ripetere le operazioni descritte sopra per regolare la piastra dell'altro assale.
NOTA IMPORTANTE – regolare entrambi i lati della carrozzina allo stesso modo.
NOTA IMPORTANTE – non apportare questa regolazione personalmente. Rivolgersi a un fornitore autor-
izzato.
NOTA– usare un valore di serraggio pari a 350 in.-lb (40,46 Nm) quando si regolano le piastre degli assi.
7.Regolazione dell'altezza degli assi
a. Allentare e rimuovere i bulloni (A).
b. Regolare l'altezza dell'assale usando i fori predefiniti sulla piastra dell'assale (B).
c. Riporre i bulloni e stringerli.
d. Ripetere le operazioni descritte sopra per regolare l'altezza dell'altro assale.
NOTA IMPORTANTE– regolare entrambi i lati della carrozzina allo stesso modo.
NOTA IMPORTANTE– non apportare questa regolazione personalmente. Rivolgersi a un fornitore autorizzato.
NOTA– usare un valore di serraggio pari a 350 in.-lb (40,46 Nm) quando si regola l'altezza degli assi.
NOTA– il telaio deve essere in posizione orizzontale quando si regola l'altezza. Fare riferimento alla
matrice nel modulo di ordinazione per l'impostazione corretta.
U. CARRELLO
È possibile regolare il carrello della carrozzina IRIS standard per predefinire l'ampiezza di
basculamento da –5° a 50°, da 0° a 55° o da 5° a 60°.
NOTA IMPORTANTE – non apportare questa regolazione personalmente. Rivolgersi a un fornitore
autorizzato.
1. Regolazione
a. Allentare il bullone posteriore (B).
b. Allentare e rimuovere il bullone anteriore (A) del carrello su ogni lato.
c. Impostare la gamma desiderata per il carrello usando uno dei tre fori.
d. Riporre e serrare tutti i bulloni.
NOTA IMPORTANTE – regolare entrambi i lati della carrozzina allo stesso modo.
NOTA– usare un valore di serraggio pari a 350 in.lb (40,46 Nm) quando si regola il carrello.
2. Gamma e impostazione
a. Posizione C: da -5° a 50°
b. Posizione D: da 0° a 55°
c. Posizione E: da 5° a 60°
3. Regolazione dei rulli superiori
Di seguito sono riportati gli strumenti consigliati: una chiave fissa doppia da _" (6 mm) e
una chiave fissa doppia da 9/16" (14 mm).
NOTA IMPORTANTE – spostare l'utente dalla carrozzina prima di eseguire questa operazione di
manutenzione.
NOTA– si consiglia di regolare contemporaneamente tutti e quattro i rulli superiori.
I t a l i a n o
B
A
A
B
C
D
E
141
931135 Rev. A
