Assiste Basculante; Dossier À Hauteur Reglable Avec Poignée Poussette Réglable (En Option) - Sunrise Medical Quickie Iris Manuel D'utilisation Et Garantie

64
F r a n ç a i s

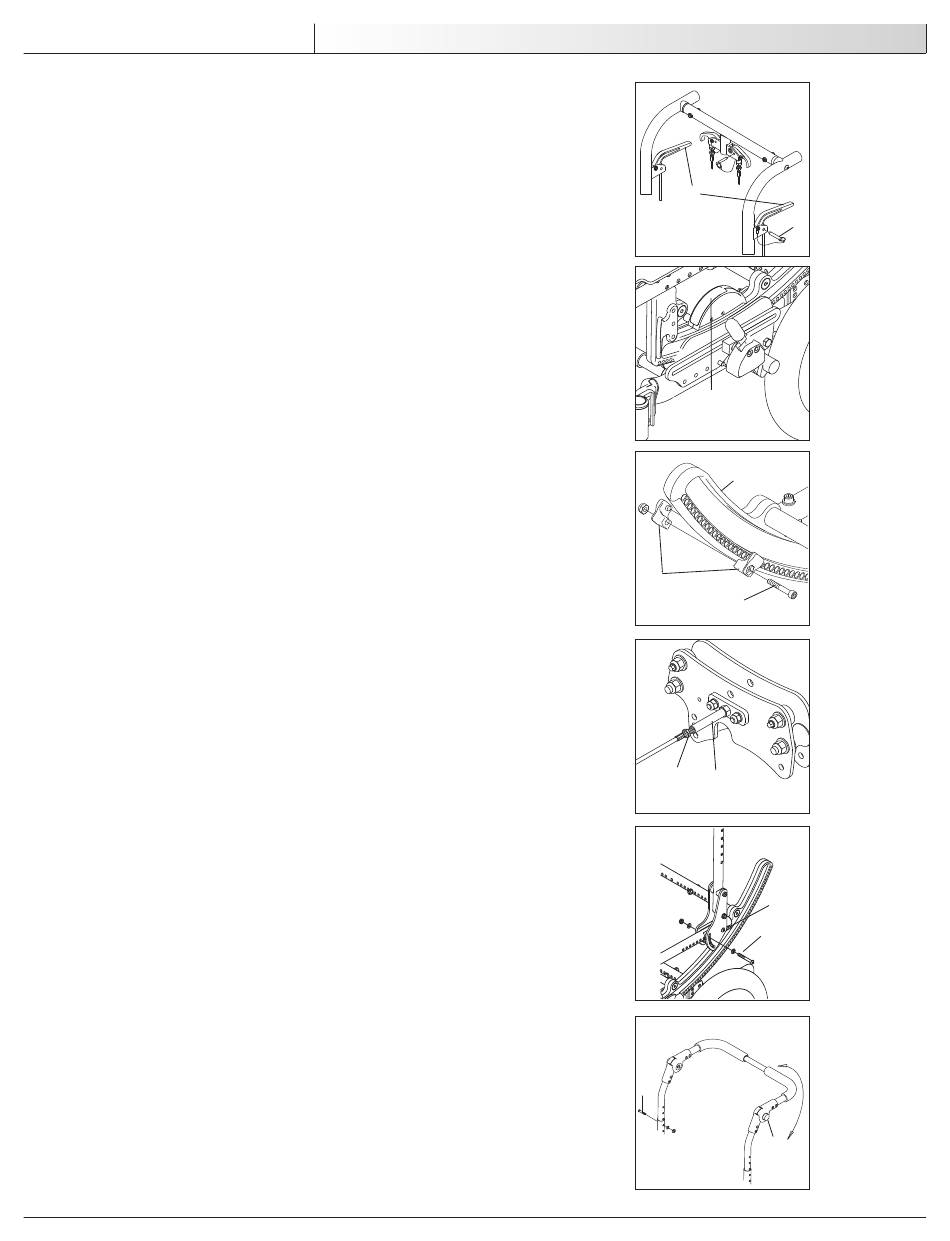

L. ASSISE BASCULANTE
Le mécanisme d'inclinaison est installé par Sunrise. Deux mécanismes à câble et gâchette
permettent d'incliner le fauteuil dans une fourchette allant de -5º à 60º, selon le réglage
sélectionné. Le Quickie IRIS peut être incliné vers l'avant de 0º à 5º. N'ESSAYEZ PAS D'EF-
FECTUER CETTE OPÉRATION VOUS-MÊME. Seul un revendeur agréé doit effectuer ce réglage.
1.Inclinaison
a. Appuyez simultanément sur les deux gâchettes (C) pour libérer le mécanisme de ver-
rouillage et permettre au siège et au dossier de pivoter. Une fois la position
souhaitée obtenue, relâchez les deux gâchettes pour immobiliser le balancier.
b. Le degré approximatif de l'inclinaison est affiché sur l'indicateur de basculement (D).
c. Pour désactiver la fonction de basculement, insérez la goupille de verrouillage (E)
dans le support de la gâchette.
2. Réglage des limiteurs d'inclinaison
Vous pouvez régler le fauteuil de manière à en limiter l'inclinaison (rotation) grâce aux lim-
iteurs d'inclinaison (A).
a. Devissez et retirez la vis de fixation (B).
b. Placez les limiteurs aux limites antérieure et postérieure du fauteuil.
c. Chaque moitié d'un limiteur d'inclinaison doit s'insérer dans les trous opposés du bal-
ancier (C). Vissez-les à l'aide de la vis de fixation (B).
3. Réglage du câble
NOTE– N'appliquez aucun lubrifiant sur les composants du fauteuil.
a. Desserrez et enlevez les écrous (D) puis retirez la plaque de fixation (E).
b. Desserrez le contre-écrou (F).
c. Faites tourner le tendeur de câble (G) jusqu'à ce que le câble soit complètement
tendu. Vérifiez que le plongeur peut s'étirer et se rétracter complètement après le
réglage.
d. Revissez le contre-écrou (F).
e. Replacez la plaque de fixation (E).
f. Revissez les écrous (D).
M. DOSSIER À HAUTEUR REGLABLE AVEC POIGNÉE POUSSETTE RÉGLABLE (EN
OPTION)
1. Réglage de l'inclinaison
a. Desserrez le boulon arrière (F).
b. Desserrez et enlevez le boulon avant (G).
c. Inclinez le dossier à l'angle désiré à l'aide des trous pré-percés.
d. Replacez et revissez le boulon avant (G).
e. Resserrez le boulon arrière (F).
f. Répétez de l'autre côté.
NOTE IMPORTANTE – Le réglage doit être exactement le même des deux côtés du fauteuil.
NOTE– Pour le réglage de l'inclinaison de la poignée poussette, le serrage dynamométrique sera de 27,09
Nm
2. Réglage de l'inclinaison de la poignée poussette
Appuyez simultanément sur les deux boutons poussoirs noirs (H). Cela permet de débloquer la
poignée poussette et de la faire pivoter librement. Relâchez les boutons poussoirs pour immo-
biliser la poignée poussette à la position souhaitée.
3. Réglage de la hauteur
a. Retirez les deux boulons (I) des montants du dossier (un de chaque côté).
b. Réglez la hauteur du dossier.
c. Revissez les deux boulons (I) à la hauteur désirée.
931135 Rev. A
I X . R é g l a g e e t m o n t a g e
C
E
D
C
A
B
F
G
F
G
I
H
